De turbinealternatorpatroon 257147 (34e) kan
worden vervangen in alternator 262579 (34).
1. Zet de luchttoevoer uit.
2. Sluit de kogelklep (22).
3. Verwijder de kap van de kast (30).

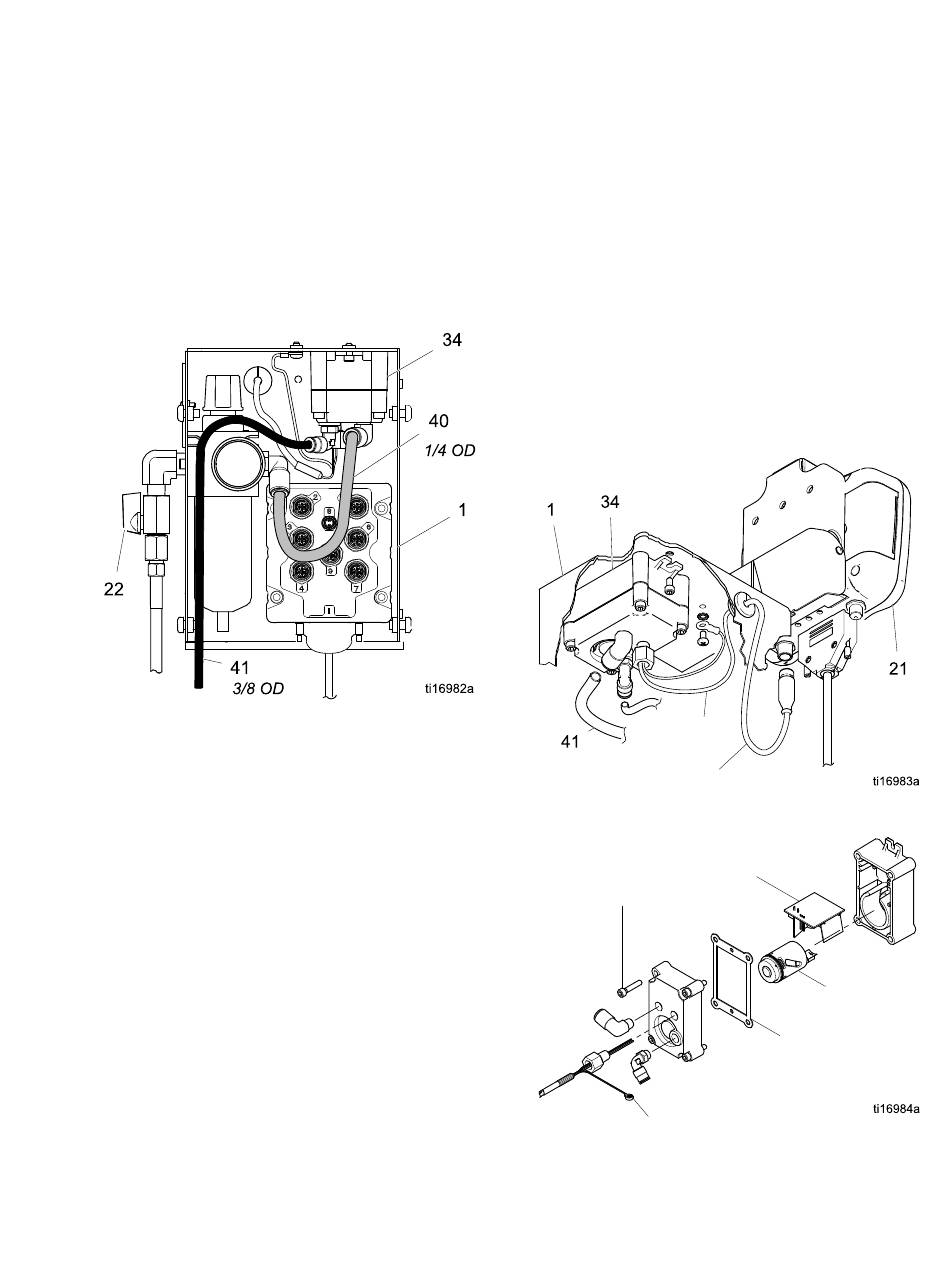

Figure 15
4. Koppel de stroomtoevoerkabel (A) van de
alternator los van de LCM (21). Koppel de
aardingsdraad (Z) los.
5. Koppel de luchtbuis (40) los van de alternator
(34).
6. Verwijder de twee schroeven (15) om de
alternator uit de kast (1) te verwijderen.
7. Verwijder de vier schroeven (34d) om de
alternatorbehuizing van elkaar te halen.
8. Koppel de lintconnector (34e) van de
turbinepatroon los van de plaat (AB).
9. Vervang de pakking (34a) indien beschadigd.
Breng hem aan tussen de behuizingen voordat u
hem met schroeven (34d) vast zet.
3A2140G
de alternator
alternator of of of
de
alternator
10. Opnieuw monteren.
Note
• Smeer de O-ring van de turbine licht
in voor u de turbine in de behuizing
installeert.
• Richt de lintconnector en druk
de patroon stevig in de bovenste
behuizing.
• Sluit de turbine aan op de 3–pins
aansluitplug op de hoofdprintplaat.
• Draai de behuizingsschroeven
gelijkmatig aan met een koppel van 2
N•m (18 in.-lbs).
• Monteer opnieuw in de bedieningskast
(1).
Figure 16
34d
Z
Figure 17
Reparatie
Z
A
AB
34e
34a
