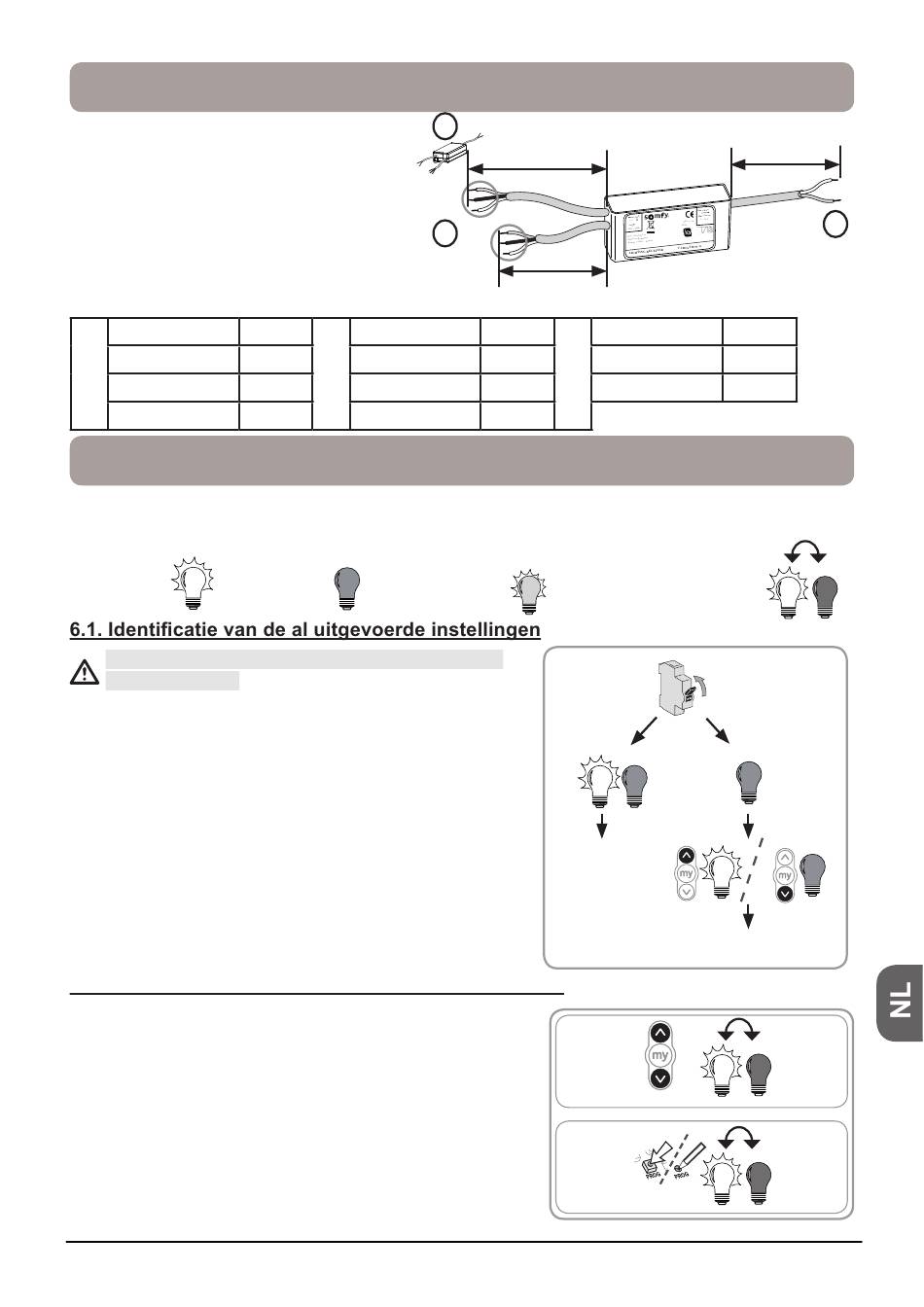

5. AANSLUITING
- Schakel de netvoeding uit.
- Sluit de Lighting receiver Variation io op de
netvoeding aan volgens het aansluitschema:
- Voedingszijde 230V/50 Hz (A)
- Voeding (AC/DC) (B)
- Stuurspanning (1-10V) (C)
Blauw
Bruin
A
Geel/groen
Lengte van kabel
6. INGEBRUIKNAME
In deze handleiding wordt alleen de ingebruikname beschreven met een lokale Somfy io-bediening
van het type Smoove io. Raadpleeg de betreffende handleiding voor ingebruikname met een andere
io-bediening.
Verlichting
aan
Er mag slechts één ontvanger tegelijk van voeding
voorzien worden.
Schakel de voeding in en volg de procedure "a" of "b"
afhankelijk van de reactie van de verlichting:
a) De verlichting gaat aan en weer uit.
Er is geen Somfy io-bediening geprogrammeerd. Ga naar
"Eerste lokale Somfy io-bediening programmeren".
b) De verlichting gaat niet branden
Druk op de op- of neer-toets. Als de verlichting aan of uit
gaat, is de Somfy io-bediening geprogrammeerd.
Ga naar "Bediening".
6.2. Eerste lokale Somfy io-bediening programmeren
1) Druk de op- en neer-toetsen van de lokale Somfy
io-bediening tegelijkertijd in: de verlichting gaat aan
en weer uit.
2) Druk kort op de PROG-toets van de lokale Somfy
io-bediening: de verlichting gaat aan en weer uit om aan
te geven dat de lokale Somfy io-bediening in de Lighting
receiver Variation io geprogrammeerd is.
© 2013 Somfy SAS. All rights reserved. 12/2013
Nul
Blauw
Fase
Bruin
B
Aarding
Geel/groen
30 cm
Lengte van kabel
Verlichting
Verlichtings-
uit
positie «my»
B
50 cm
A
230V ~
50Hz
30 cm
Nul
Blauw
Fase
Bruin
C
Aarding
Lengte van kabel
50 cm
6.2.
50 cm
Dim +
Dim -
50 cm
Statusmelding
AAN
a
b
7.
1
2
PROG.
+
-
C
17
