VERBINDEN/INSTALLEREN

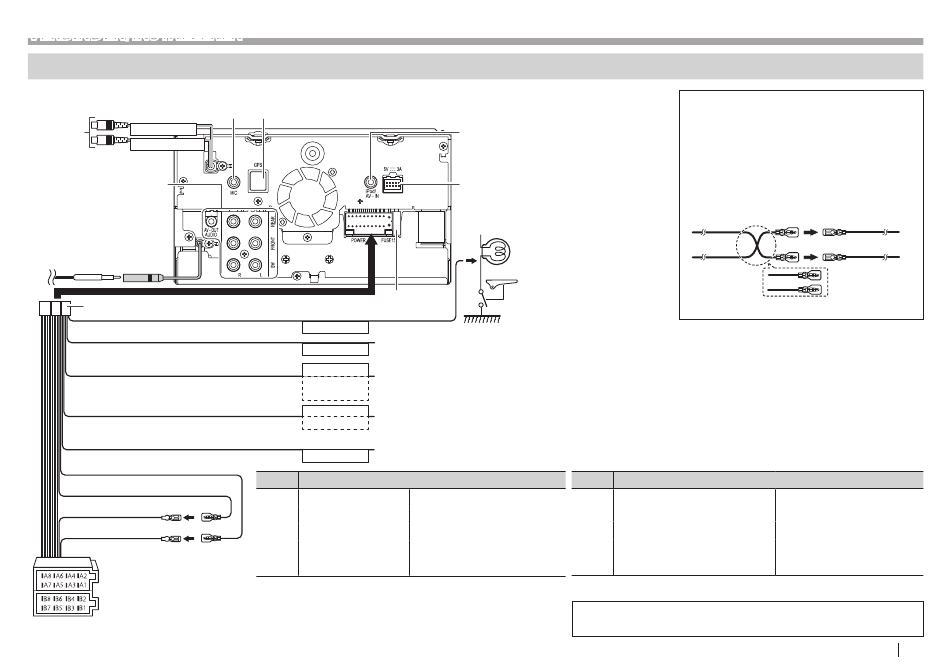

Verbinden
❏ Verbinden van draden met aansluitingen
Bladzijde 61
VIDEO OUT
Bladzijde 61
REAR VIEW CAMERA
Bladzijde 61
Verbind de antenne met
de antenne-aansluiting.
1
Lichtgroen (Handremsensor-draad)
Paars met witte streep (achteruit-sensordraad)
Lichtblauw met gele streep (stuurafstandsbediening
uitgangsdraad)
Blauw met witte streep (draad voor stroom/
antenneregeling)
Bruin (draad voor dempingsfunctie)
Geel (accudraad)
Rood (ontstekingsdraad)
Rood (A7)
Geel (A4)
Aansluiting A
Aansluiting B
Verbind de GPS-antenne (5). (Bladzijde 62)
15 A zekering
PRK SW
Verbind met de achterlichtbundel van de auto indien u een los verkrijgbare achterzichtcamera
gebruikt.
REVERSE
Als u de functie voor stuur-afstandsbediening wilt gebruiken, moet u een exclusieve externe
REMOTE CONT
adapter (niet bijgeleverd) voor uw auto hebben.
STEERING WHEEL
REMOTE INPUT
Naar de stroomaansluiting wanneer u een los verkrijgbare eindversterker gebruikt, of naar de
P.CONT
antenne-aansluiting van de auto.
ANT CONT
Functioneert niet voor dit toestel.
MUTE
Pen
Kleur en functies van aansluiting A
A4
Geel
Accu
A5
Blauw/Wit
Stroomregeling
A6
Oranje/Wit
Dimmer
A7
Rood
Contact (ACC)
A8
Zwart
Aardeverbinding
Bladzijde 61
Verbind de USB-verlengkabel (4).
(Bladzijde 60)
Verbind met de
handremdetectiebundel
van de auto.
• Voor de veiligheid moet
u de handremsensor
verbinden.
Pen
Kleur en functies van aansluiting B
B1/B2 Paars ' / Paars/zwart "
B3/B4 Grijs ' / Grijs/zwart "
B5/B6 Wit ' / Wit/zwart "
B7/B8 Groen ' / Groen/zwart "
Zorg dat de kabel niet uit het lipje komt wanneer u geen
verbindingen heeft gemaakt.
Verbinden van de ISO-stekkers met
bepaalde VW/Audi en Opel (Vauxhall)
auto's
U moet de bedrading van de bijgeleverde
draadbundel mogelijk als afgebeeld
veranderen.
Rood
(Ontstekingsdraad)
Rood (A7)
Toestel
Voertuig
Geel
Geel (A4)
(Accudraad)
Fabrieksbedrading
Rechterluidspreker
(achter)
Rechterluidspreker (voor)
Linkerluidspreker (voor)
Linkerluidspreker (achter)
