Ethernetkabel
1. Knip de tip van de snijnippel aan de achterzijde van
het laadstation (#3).
2. Voer de ethernetkabel door de
snijnippel.
3. Knijp de

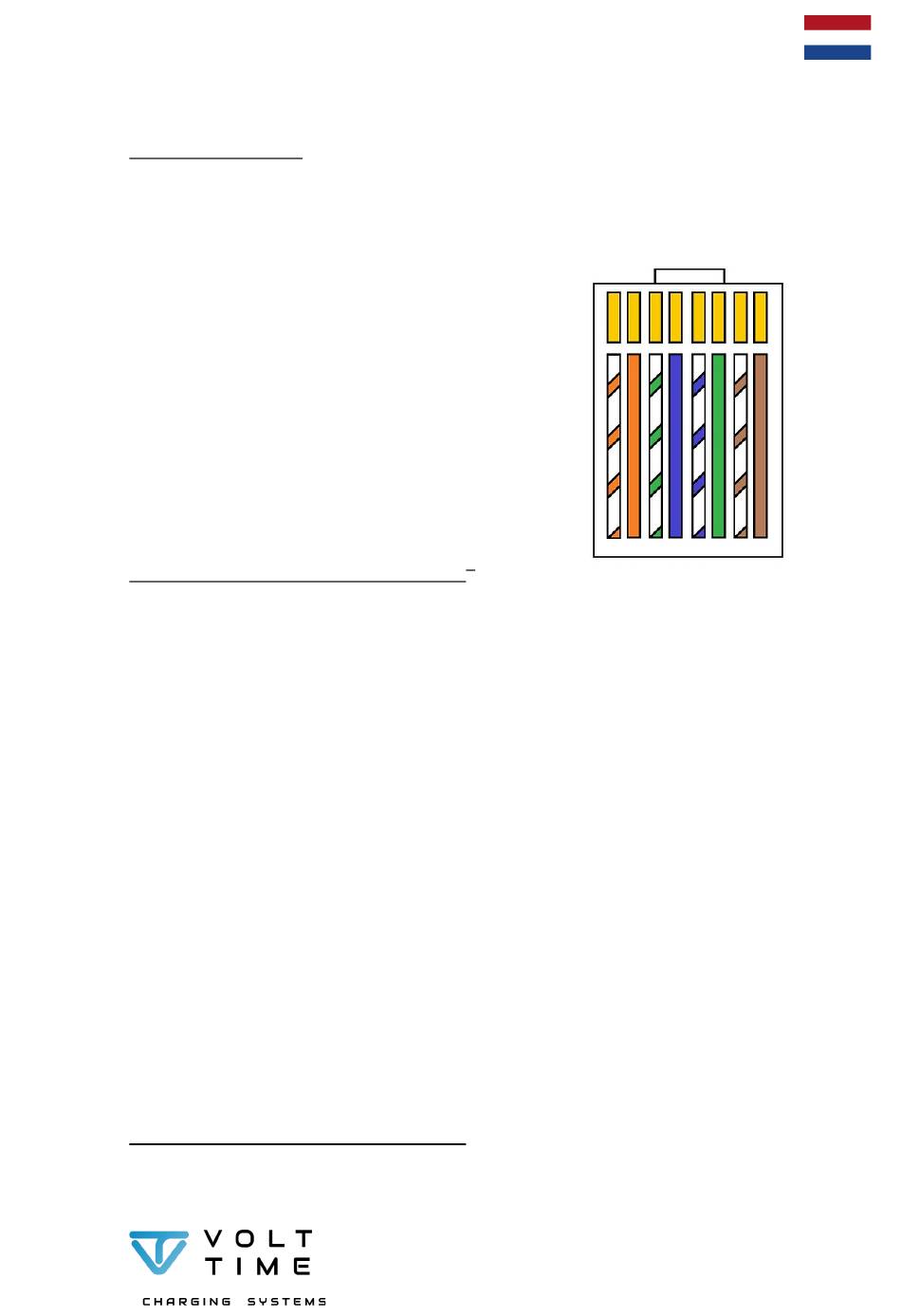

ethernetkabel. Zie kleurcode
hiernaast.
4. Sluit de ethernetkabel aan op de
RJ45 poort van het bovenste
moederbord (#1).
Dynamic Source Balancing
1. Sluit de
CT klemmen
a. Optioneel: Verleng de CT klem kabel met een
CAT5(e) data kabel door middel van één
lasklem per ader. Zie schema op de volgende
pagina.
2. Sluit de CT terminal op CT1 aan voor 1-fase Dynamic
Source Balancing. Zie schema op volgende pagina.
3. Sluit de CT terminals op CT1, CT2 en CT3 aan voor
3-fasen Dynamic Source Balancing. Zie schema op
volgende pagina.
4. Wanneer faserotatie toegepast wordt, zie de volledige
installatie- en gebruikshandleiding voor meer
informatie.
2
Dynamic Source Balancing is Dynamic Load + Solar Balancing.
RJ45 connector
aan de
2
aan op de
CT terminals
(blauw).
V1.1.2 - NL
