11 Beveiliging
11.1 Temperatuurbegrenzer
Bij overhitting of overtemperaturen
schakelt de temperatuurbegrenzer
automatisch de elektrische voeding
van de gaswandketel uit. De tempera-
tuurbegrenzer mag alleen ontgrendeld
worden na afkoeling van de gas-
wandketel en na herstelling van het
euvel. Bij een nieuwe installatie en de
eerste inbedrijfstelling van de gas-
wandketel is het mogelijk dat door
luchtbellen de ketel éénmalig in over-
temperatuur gaat. De wandketel kan
pas in bedrijf genomen worden door
de temperatuurbegrenzer manueel te
ontgrendelen.

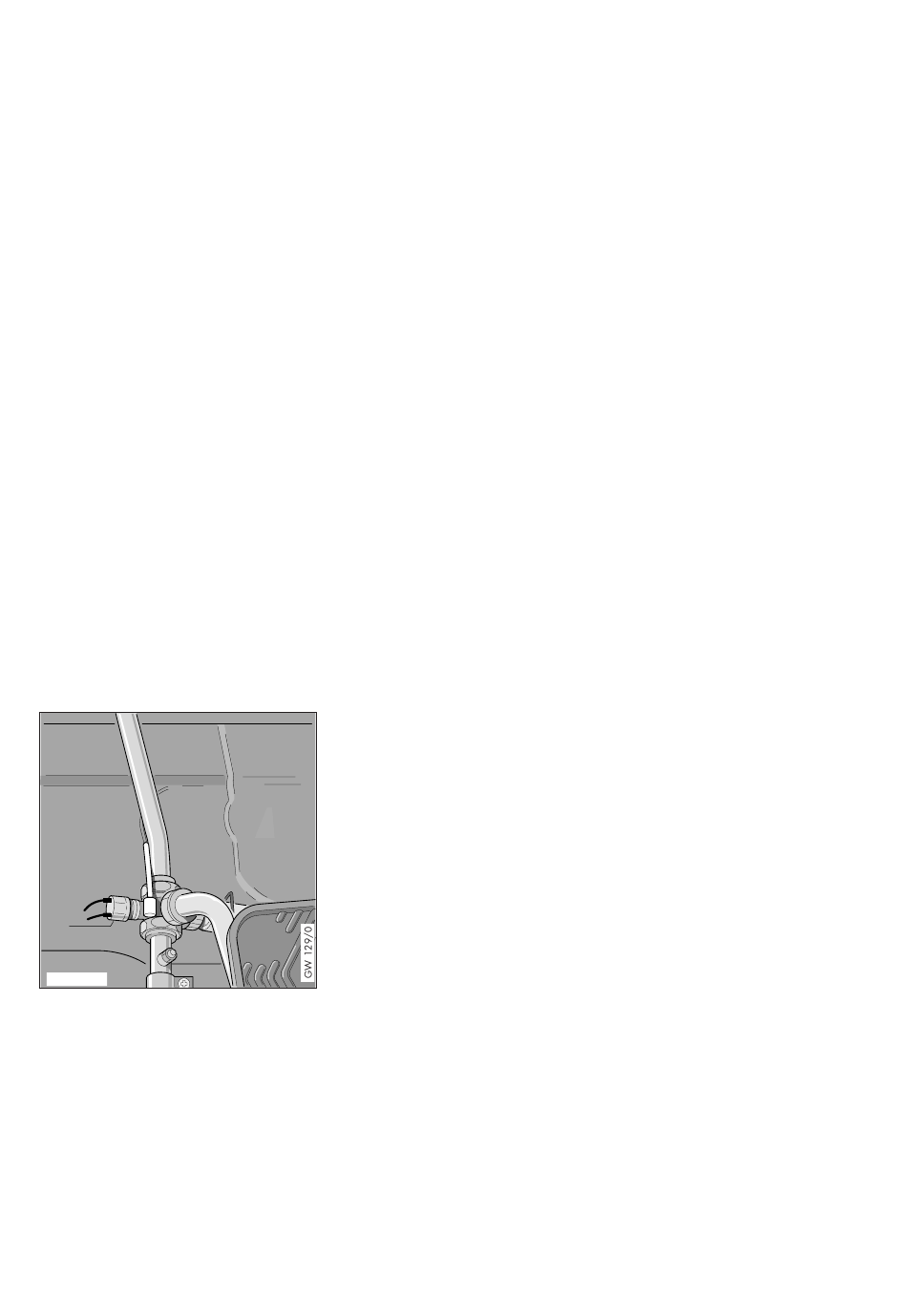

Hiervoor dient de ontgrendelknop (1),
die zich op de vertrekleiding verwar-
ming bevindt, ingedrukt te worden. De
wandketel start automatisch op.
1
Afb. 11.1
12 Thermische terug-
slagbeveiliging (TTB)
De Vaillant THERMOmax-gaswandke-
tels zijn met een thermische terugslag-
beveiliging uitgerust. D.w.z. dat bij
terugslag van verbrande gassen door
een slecht werkende schouw deze
beveiliging automatisch de wandketel
uitschakelt.
Om het waarnemen van terugslag van
verbrande gassen is de trekonderbre-
ker van de wandketel uitgerust met
twee voelers (PTC-weerstanden).
De eerste van de twee temperatuurvo-
elers bevindt zich in het rookgascircuit
en neemt de temperatuur van de ver-
brande gassen waar.
De tweede temperatuurvoeler bevindt
zich aan de buitenzijde van de trekon-
derbreker en neemt aldus de tempera-
tuur van de omgeving waar. Bij
terugslag van de schoorsteen gaan de
rookgassen via de trekonderbreker
deze temperatuurvoelers opwarmen.
In functie van het temperatuursverschil
tussen de beide voelers wordt de gas-
wandketel bij 100 % terugslag na
maximum 120 seconden automatisch
gedurende 20 minuten uitgeschakeld.
Het waarnemen van terugslag wordt
vooraan op het bedieningspaneel van
de gaswandketel weergegeven door
de 4de LED-aanduiding die knippert.
Na het uitschakelen van de gaswand-
ketel door de terugslagbeveiliging
(TTB) volgt een automatische brander-
start na ± 20 minuten.
De LED-aanduiding licht niet meer op
wanneer de gaswandketel tijdens de
verwarmingsperiode 3 x in TTB-bevei-
liging is gegaan.
De gaswandketel is definitief vergren-
deld en kan pas ontgrendeld worden
door de hoofdschakelaar uit te scha-
kelen en opnieuw in te schakelen.
Controle TTB
De controle van de TTB-beveiliging
als volgt uitvoeren:
•
de schoorsteen afsluiten d.m.v. de
Vaillant rookgasafsluiter.
De Vaillant rookgasafsluiter is als
toebehoren beschikbaar (Art.-Nr.
99-0301). De gebruiksaanwijzing
wordt in de bijgeleverde gebruiks-
handleiding beschreven. Eventueel
de schoorsteen afsluiten m.b.v. een
vuurvaste plaat.
•
de gaswandketel opstarten;
•
de gaswandketel moet zich binnen
de 120 seconden automatisch uit-
schakelen;
•
een nieuwe branderstart volgt auto-
matisch na ±20 minuten. Geduren-
de deze spertijd kan de brander
niet meer starten voor zowel de
verwarming als de warmwaterpro-
ductie.
Bij een abnormale werking van de
gaswandketel of wanneer het toestel
niet in veiligheid valt, mag deze niet
in bedrijf genomen worden !
Gelieve dan contact op te nemen met
de Herstellingsdienst van Vaillant.
