Algemene aanwijzingen
nl
KAlgemene aanwijzingen
Plafond voorbereiden
n g e n
A l g e m e n e a a n w i j z i
Het plafond moet vlak en horizontaal zijn en
■
voldoende draagvermogen hebben.
De diepte van de boorgaten moet overeenkomen
■
met de lengte van de schroeven. De pluggen
moeten goed vastzitten.
De bijgevoegde schroeven en pluggen zijn geschikt
■
voor massieve muren. Voor andere constructies
(bijv. gipsplaat, poreus beton, poroton-stenen)
moeten bevestigingsmiddelen worden gebruikt die
daarvoor geschikt zijn.
Het max. gewicht van de afzuigkap bedraagt 26 kg.
■
Elektrische aansluiting
:
Waarschuwing
Risico van een elektrische schok!
Het apparaat moet op elk gewenst moment van de
stroom kunnen worden afgesloten. Bij een vaste
aansluiting moet de installatie worden voorzien van een
stroomonderbreker met een contactopening van
minstens 3 mm. De vaste aansluiting mag alleen door
een elektricien worden aangelegd.Wij adviseren een
aardlekschakelaar (FI-schakelaar) in de stroomkring
naar het apparaat te installeren.
:
Waarschuwing
Gevaar van een elektrische schok!
Bepaalde onderdelen in het toestel kunnen scherpe
randen hebben. Hierdoor kan de aansluitkabel
beschadigd raken. Aansluitkabel niet knikken of
afklemmen bij de installatie.
De benodigde aansluitgegevens staan op het
typeplaatje in het apparaat; hiervoor het actieve
koolfilter demonteren.
Lengte van de aansluitleiding: ca. 1,30 m
Dit apparaat voldoet aan de ontstoringsvoorschriften
van de EG.
Het apparaat dient bij alle montagewerkzaamheden
spanningsloos te zijn.
De bescherming tegen aanraking dient door de inbouw
te zijn gewaarborgd.
16
5Installatie
Installatie voorbereiden
I n s t a l l a t i e
Attentie!
Zorg ervoor dat zich in het gebied van de openingen
geen stroom-, gas- of waterleidingen bevinden.
Kookplaat afdekken, ter voorkoming van
1.
beschadiging.
Op het plafond boven het middelpunt van de
2.
kookplaat het middelpunt van de afzuigkap
aftekenen.
Met behulp van de bijgevoegde sjabloon de posities
3.
voor de schroeven aftekenen op het plafond.
Vier gaten met Ø 8 van 80 mm diep boren voor de
4.
bevestigingen en de pluggen er geheel indrukken.
Apparaat voorbereiden

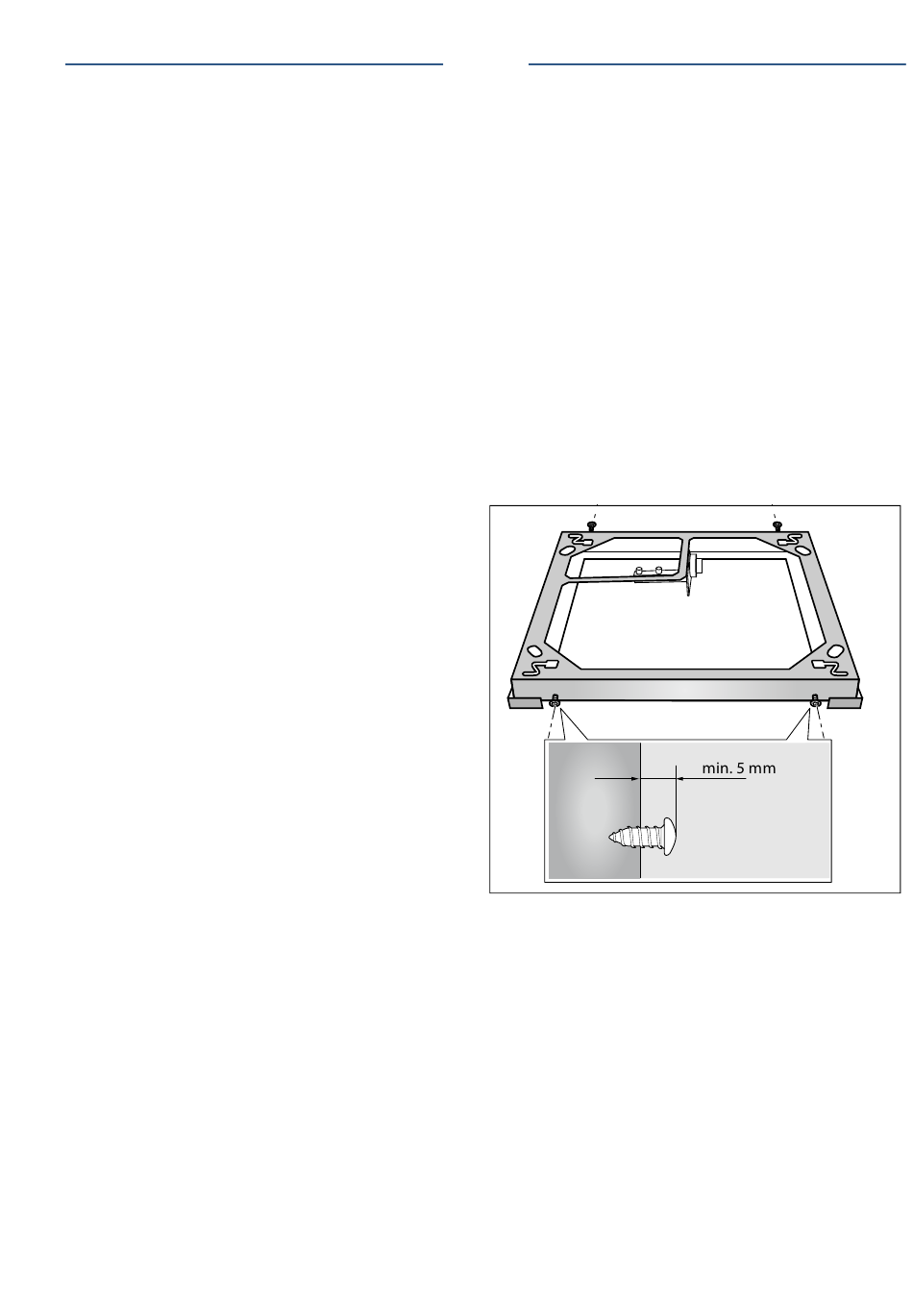

De vier schroeven op de rand van het frame bij de
1.
gemarkeerde posities zo ver inschroeven dat ze nog
ca. 5 mm uit het frame steken.
Folie van de frameafdekking verwijderen.
2.
Actieve koolfilter uit de folie nemen.
3.
