Installatie handleiding

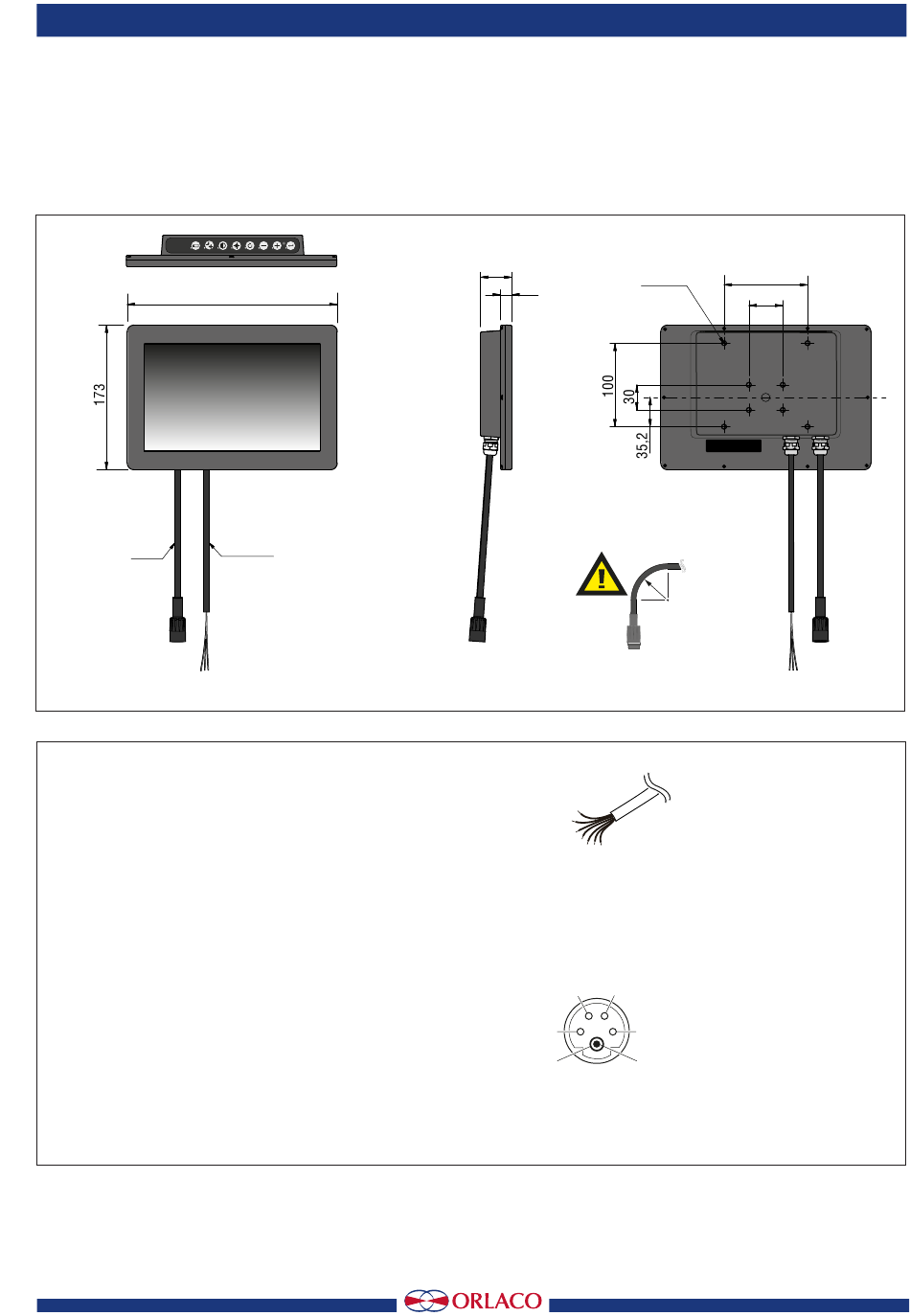

5. Montage, aansluitingen en data Monitor 10" HLED 1
Artikel nr. 0224000 Monitor 10" HLED MR 1
Cables / Connectors
Weight
Videokabel
Lengte 1m
Stekker vrouwelijk
aangespoten
M16 4p + coax
Voedingskabel open draad (Secure the power input with a 5A fuse)
1 = Rood
= Video voeding in: 12V/24V
2 = Blauw
= Aux 1
3 = Bruin
= Aux 2
4 = Wit
= Voeding 0V in
5 = Grijs
= CAN-H
6 = Geel
= CAN-L
7 = Wit/geel
= N.C.
Videokabel voorzijde aangespoten 4p + Coax vrouwelijke stekker:
1 = Zwart
= 0V
2 = Rood
= Voeding
3 = Geel
= Aux 1
4 = Grijs
= Aux 2
5 = Coax core = Video
6 = Coax afscherming = Video GND
Afscherming
= Naar behuizing
Aansluit instructies:
Gebruiksaanwijzing:
IM0973588 A 01
1m multicable (power) open wired, 1m multicable (video) with 4p + Coax molded female connector
0,82kg (Monitor, cables and connectors)
251
Voedingskabel
Lengte 1m
maten in mm
Raadpleeg uw Orlaco-systeem documentatie of hoofdstuk 3. "Basis Systeem Installaties"
Raadpleeg de handleiding: UM0972228
37,5
M5 (8x)
13,5
Min. buig radius= 50mm
1
2
3
4
7
5 6
3
2
1
4
6
5
100
40
R = 50
7
