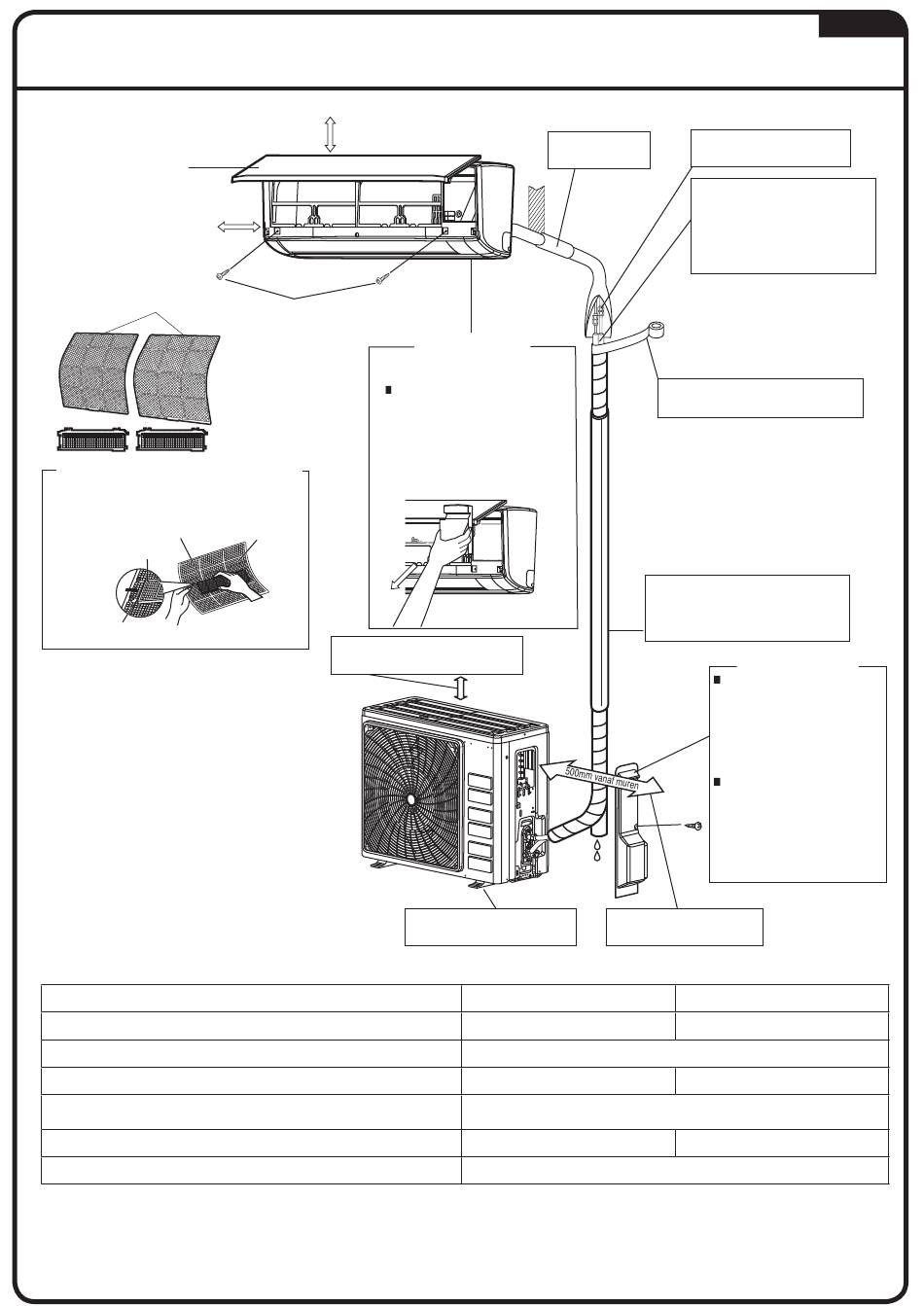

BINNEN-/BUITENUNIT INSTALLATIETEKENINGEN
Voorpaneel
50mm of meer vanaf
muren (aan beide kanten)
Luchtfilters
Titaniumapatiet geurfilter (2)
Titaniumapatiet
geurfilter
Filterframe
Tab
Max. toegestane buislengte
Min. toegestane buislengte**
Max. toegestane buishoogte
Extra koelmiddel vereist voor koelmiddelleidingen die
langer zijn dan 7,5m*
Gasleiding
Vloeistofl eiding
* Zorg ervoor dat u de juist hoeveelheid extra koelmiddel toevoegt.
Dit niet doen kan resulteren in verminderde prestatie.
** De aanbevolen kortste leidinglengte is 10 ft (3m) om lawaai en vibratie van de buitenunit te voorkomen.
(Mechanisch lawaai en vibratie kan optreden afhankelijk van hoe de unit is geïnstalleerd en de omgeving waarin het wordt gebruikt.)
55mm of meer vanaf het plafond
Schroeven
(M4 x 12L)
Het servicedeksel is verwijderbaar
Openingsmethode
1) Verwijder de schroeven van
het servicedeksel.
2) Trek het servicedeksel
3) Trek naar beneden.
Luchtfilters
Laat 300mm aan werkruimte vrij
onder het plafondoppervlak.
Gebruik voetbouten wanneer er
gevaar bestaat dat de unit valt.
Maak het buisgat
dicht met plamuur.
Servicedeksel
diagonaal naar de beneden in
de richting van de pijl.
ARXC20/25/35
20m
15m
3/8 inch (9,5mm)
De flare-verbinding moet
buiten worden geïnstalleerd.
Snijd de thermische isolatiebuis
op een geschikte lengte en
omwikkel met tape, waardoor u
ervoor zorgt dat er geen opening
wordt achtergelaten in de snijlijn
van de isolatiebuis.
Omwikkel de isolatiebuis van onder
tot boven met de afwerkingstape.
Koelmiddelleidingen moeten worden
beschermd tegen fysieke schade.
Installeer een kunststof bedekking of
equivalent.
Kleppendeksel
Het verwijderen van het
kleppendeksel.
• Verwijder de schroeven van
het kleppendeksel.
• Schuif het deksel naar
beneden om deze te
verwijderen.
Het vastmaken van het
kleppendeksel.
• Breng het bovenste deel
van het kleppendeksel
in de buitenunit om te
installeren.
• Draai de schroeven aan.
Laat ruimte over voor buizen
en elektrisch onderhoud.
ARXC50/60/71
30m
3m
20m
17g/m
1/2 inch (12,7mm)
1/4 inch (6,4mm)
