Besturing aansluiten
Bedieningsplaat Visign for Public 6
Neem beslist de aangegeven aansluitvolgorde in acht.
Opdat alle aangesloten componenten functioneren, moet de
voedingsspanning altijd het laatst worden gemaakt.
INFO! Als de stekkers buiten het spoelreservoir op de besturing
worden gestoken, is de montage duidelijk gemakkelijker.

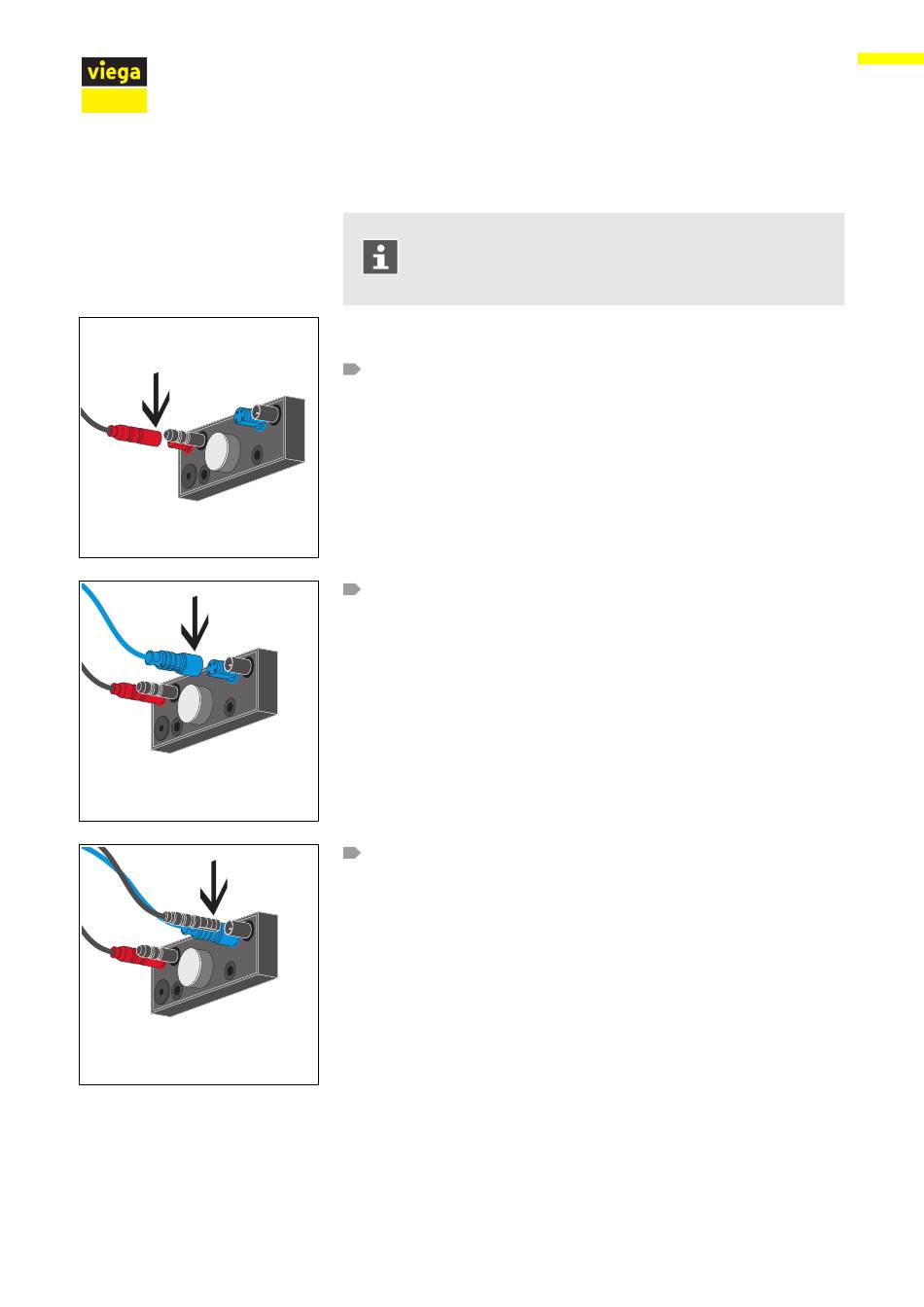

Rode stekker naar de motor van de bedieningskabelset op de rode
aansluiting van de besturing steken.
Blauwe aansluitkabel van signaalgever op de blauwe aansluiting van
de besturing steken.
Neem ook paragraaf
Ä Hoofdstuk 3.2.5 "Externe signaalgever aan‐
sluiten" op pagina 35 in acht.
Zwarte kabel van de voedingsspanning op de rechter buitenste aan‐
sluiting van de besturing steken.
INFO! Instellingen aan de besturing kunnen op dit tijdstip ook
al worden uitgevoerd. De programmeerset kan gemakkelijker
worden aangesloten wanneer de besturing nog niet in het
spoelreservoir is gemonteerd.
ling" op pagina 36
Ä Hoofdstuk 3.3 "Inbedrijfstel‐
