SCAN 45 Maxi Gebruiksinstructies pagina 3
Accessoires
Voor deze kachel bestaan volgende toebehoren:
•
Bovenplaat (speksteen)
•
Decoratieve afdekking kachelpijp 645 mm of
900 mm
•
Voorlegplaat (staal of glas)
•
Verse-luchtaansluiting
•
Cassette voor externe verse luchtaansluiting
Gegevens voor de berekening van de schoorsteen
Kachel
Aansluit-
1
kraag
Hoeveel-
heid
Type
rookgas
SCAN
mm
g/s
45
150
-
Kolommen 2 en 5 geven de rookgastemperatuur achter de aansluitkraag.
Kolommen 3 en 6 geven de minimum onderdruk bij nominaal warmtevermogen in Pa.
Kolom 7 geeft de minimum onderdruk bij 0,8 x nominaal warmtevermogen in Pa.
SCAN 45

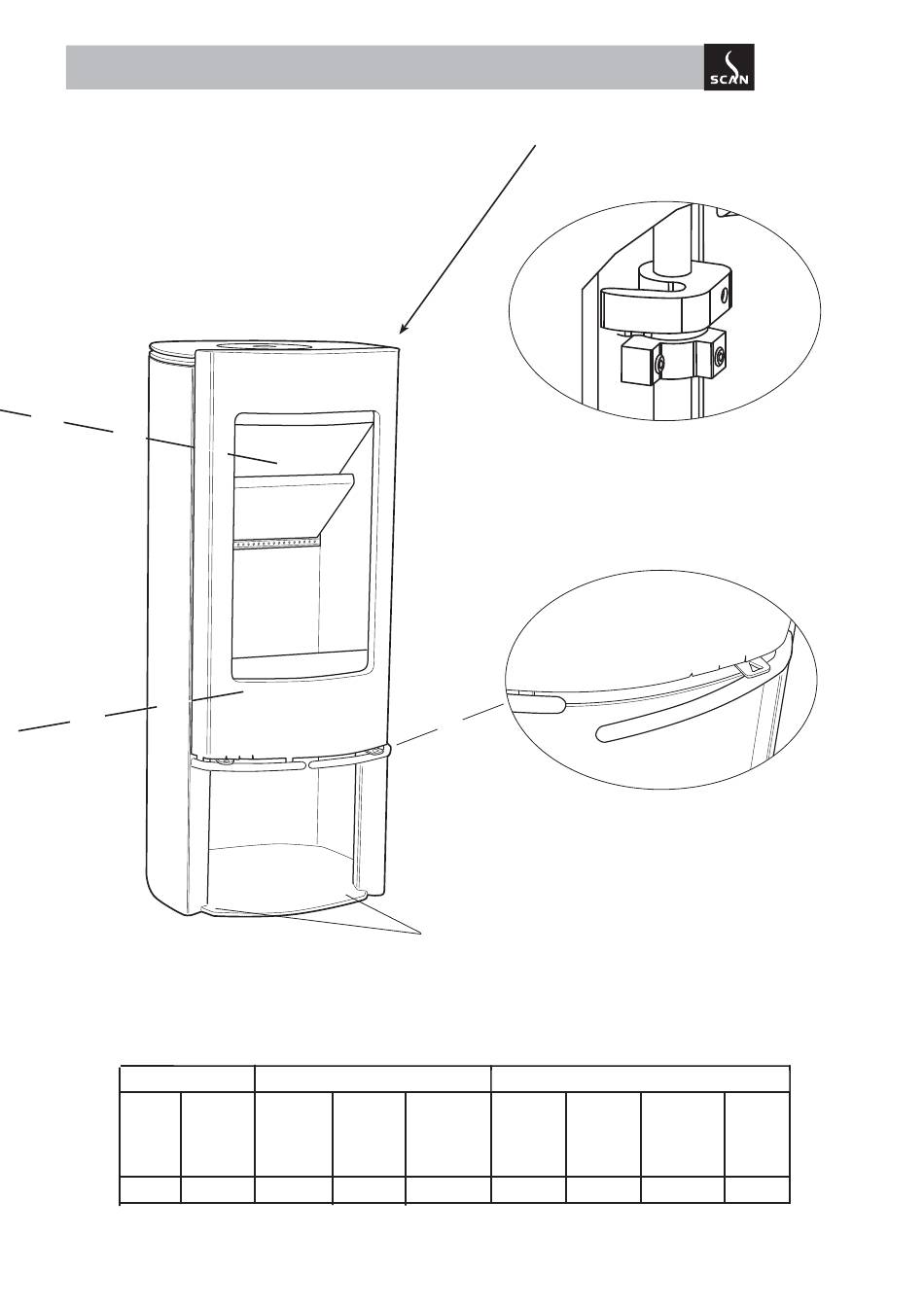

Instelvoeten
Indien de ondergrond oneffen is, bevinden
zich in het houtvak twee instelvoetjes, waar-
mee de kachel gesteld kan worden.
Met open stookruimte
2
3
Rookgas-
Min.druknom.
temp.
vermogen
o C
Pa
-
-
Folie eraftrekken voordat u de kachel stookt!
Instellen van de sluithaken
Mochten de sluithaken zich verdraaid hebben kun-
nen deze met een zeskant sleutel weer op hun origi-
nele positie gezet worden
Greep
De greep dient tevens als sierlijst, om de deur te
openen de greep naar voren trekken.
Met gesloten stookruimte
4
5
Hoeveel-
Rookgas
Min.druknom
heid
temp.
vermogen
rookgas
o C
g/s
5
310
6
7
0,8
Min.druk
Pa
Pa
14
11
