montagetoebehoren MT-QR24
Dankzij de omvangrijke montagetoebehoren
is een eenvoudige aanpassing aan vele
verschillende asdiameters mogelijk. Door
het meetprincipe, dat zich baseert op een
oscillatiekringkoppeling, wordt de encoder
niet gestoord door magnetiserende ijzeren
elementen of andere stoorvelden, zodat de
montage weinig foutbronnen biedt.
De eenvoudige opbouw van de aparte sensor-
en positiegevereenheden is te zien in de
voorstellingen hiernaast.

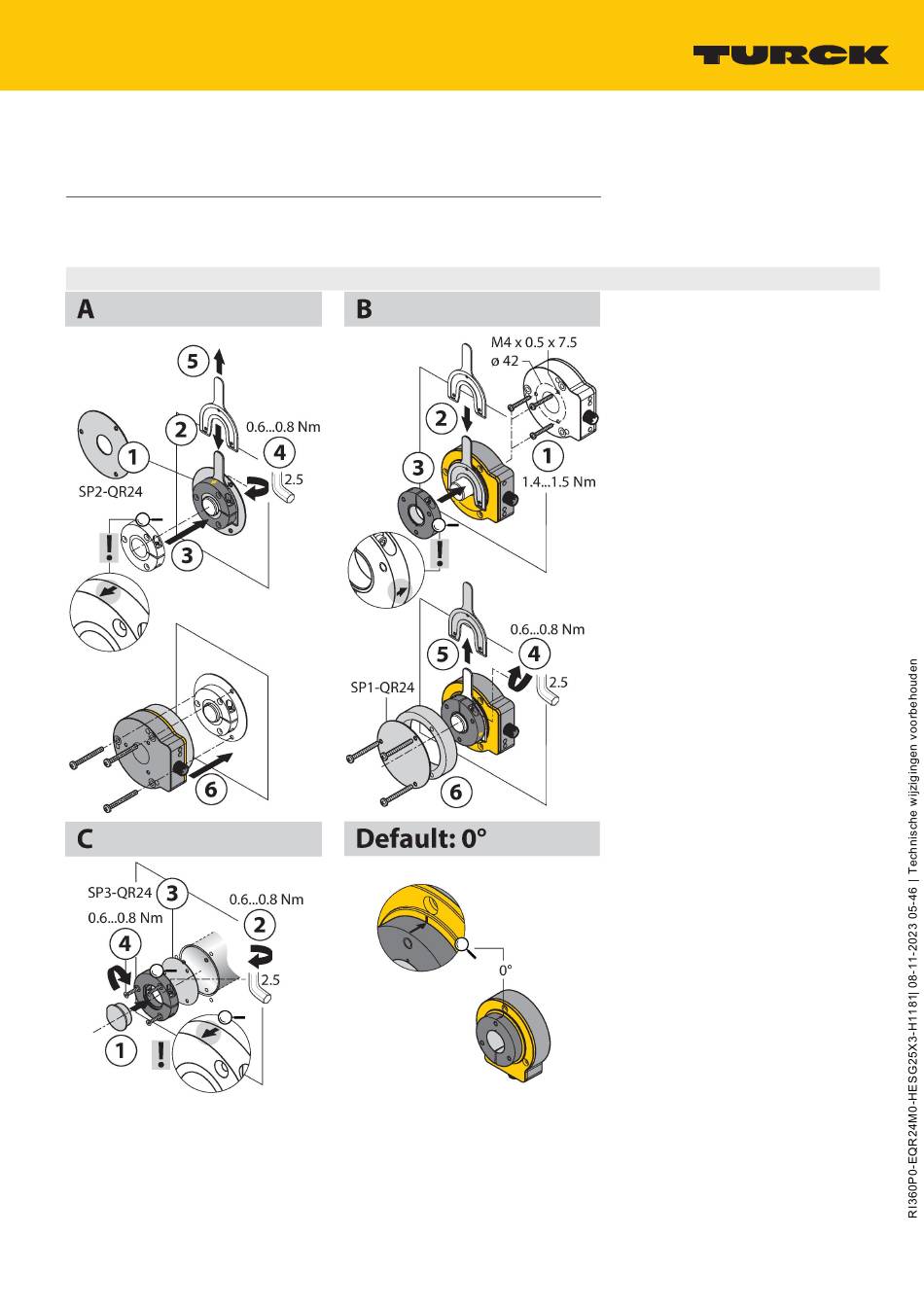

Montagetype A:
Eerst wordt de positiegever met een
klembevestiging met het draaibare
machinedeel verbonden, vervolgens wordt
de encoder met de aluminium beschermring
over het draaiende deel gelegd en bevestigd,
zodat een gesloten en beschermde eenheid
ontstaat.
Montagetype B:
De encoder wordt aan de achterzijde op de
as geschoven en op de machine bevestigd.
Vervolgens wordt de positiegever met een
klembevestiging op de as bevestigd.
Montagetype C:
Wordt de positiegever op een draaibaar
machinedeel geschroefd en niet op een as
gestoken, dan moet eerst de meegeleverde
stop RA8-QR24 aangebracht worden.
Vervolgens wordt de klembevestiging
aangedraaid. Daarna wordt de encoder met
de drie montagegaten gemonteerd.
Bij alle montagevormen dient de juiste
uitlijning van de positiegever t.o.v. het actieve
vlak van de sensor te worden gerespecteerd.
De montagerichting wordt aangegeven door
een pijl op de rand van de positiegever.
(pijlpunt in richting van de sensor)
Door de aparte opbouw van positiegever
en sensor kunnen geen elektrische
compensatiestromen of beschadigende
mechanische krachten via de as in de
sensor worden overgedragen. Bovendien
biedt de encoder levenslang een hoge
beschermingsgraad en blijft dicht.
Bij de inbedrijfname dienen de meegeleverde
toebehoren als montagetoebehoren voor
het instellen van de optimale afstand tussen
encoder en positiegever. Bovendien geven de
LED's de status weer. Optioneel kunnen de
als toebehoren meegeleverde afschermplaten
gebruikt worden, om de toegelaten afstand
tussen de positiegever en de sensor te
verhogen.
statusweergave via LED
groen:
De sensor wordt foutloos gevoed, asynchrone
werking
groen knipperend:
De sensor wordt foutloos gevoed, synchrone
werking
groen snel knipperend:
