1.

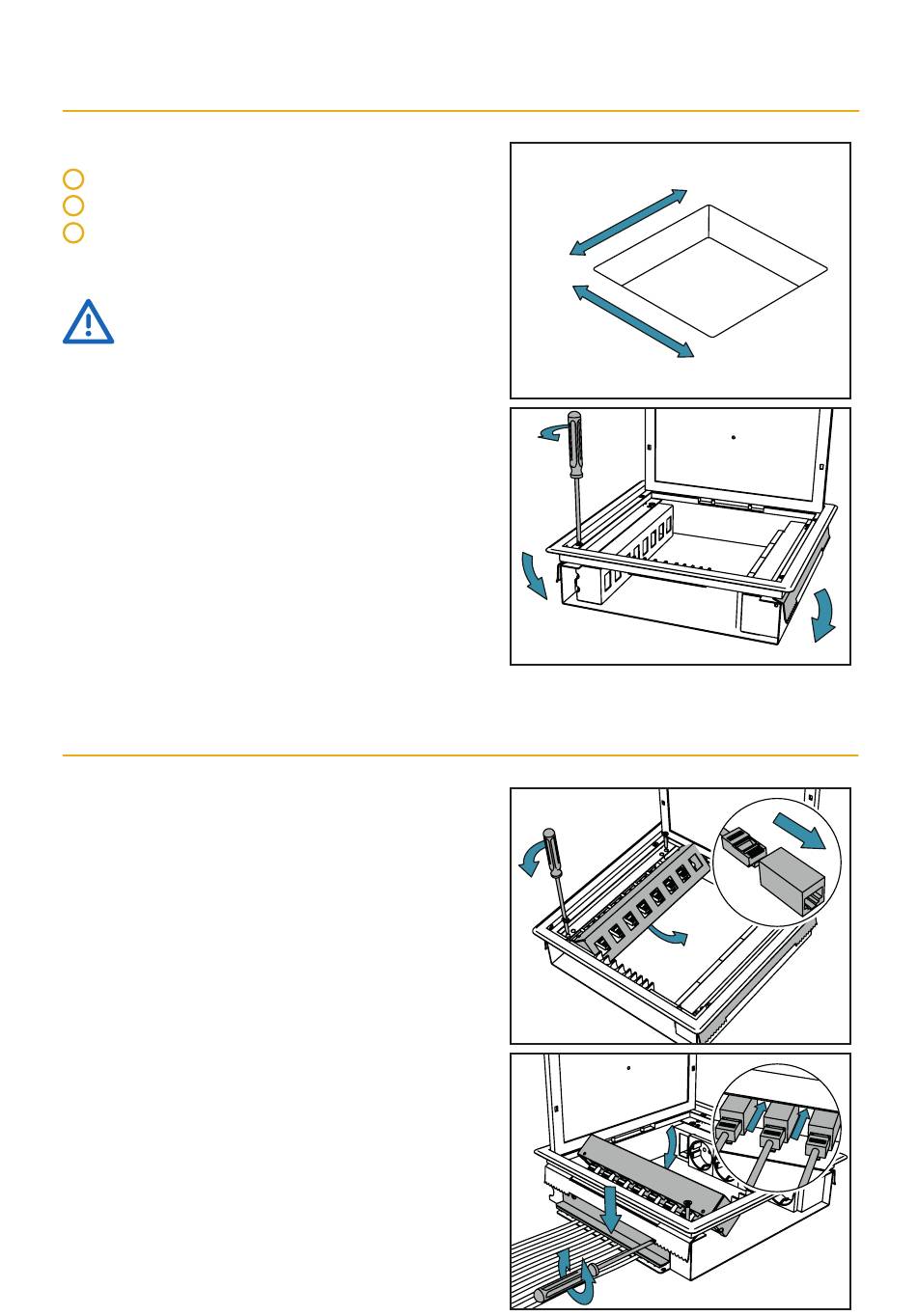

Plaatsen vloerdoos
Maak in de holle vloer een uitsparing:
Maat uitsparing: 248x248 mm.
Maximale radius in de hoeken: 6.
Bij gebruik van frees: maximale
diagonaal 6 mm naar buiten.
Houd bovenstaande maatvoering
aan ivm de draagkracht van de
vloerdoos.
Het kunststof of RVS klapdeksel is
voorgemonteerd. Plaats de vloerdoos
incl deksel in de uitsparing en
controleer of het deksel voldoende
speling heeft.
De voorgemonteerde klemstroken met
kartelrand dienen verticaal naar
beneden te wijzen. Draai indien nodig
de 4 schroeven van het deksel iets
losser.
2. Aansluiten
Sluit een Wieland GST18-3 of
Wago-koppelsnoer aan in het
chassisdeel en druk deze stevig aan.
Verwijder het datapaneel uit de
vloerdoos en voer de datakabels.
Monteer de dataconnectoren en plaats
deze in de sparing. Voor de bekabeling
is een trekontlasting aanwezig.
Laat de klembeugel met foamrand
zakken tot op de bekabeling en
vergrendel deze met de 2 schroeven.
De OCS TETRA
2.0 is geschikt voor Cat5e;
®
Cat6; Cat6A en Cat7 data aansluitingen.
Technische wijzigingen voorbehouden.
248mm
248mm
