Intellibox Basic - Hfst 8
8. Programmeermode
Voor het probleemloos programmeren van Uhlenbrock-, Selectrix- en
DCC- compatibel decoders.
8.1 Programmeerrails
Het programmeren van decoders wordt gedaan op de zogenaamde
programmeerrails. Dat is of een normaal stuk rails dat speciaal
voor dit doel gebruikt wordt of een afstelspoor zoals dat op vele
modelspoorbanen al aanwezig is. Het wordt via een omschakelaar
met de railuitgang of de programmeerspooruitgang van de Intellibox
Basic vebonden.
De programmeerrails wordt via de klemmen 1 en 2 van de aansluit-
stekker op bus 1 voorzien van de programmeerspanning.
Zeer belangrijk Dit stuk rails moet aan beide zijden geïsoleerd zijn – bij een 3-ge-
leider spoor moet een scheiding aangebracht worden tussen mid-
dengeleider en railstaven. Tijdens het programmeren mogen de
isolatiestukken niet overbrugd worden door draaistellen of verlichte
voertuigen.
8.2 Programmeermode instellen
De programmeermode kan door meerdere malen op de [mode]- toets
te drukken, of door het na elkaar indrukken van de [mode]- en de
[3]- toets worden opgeroepen.
m
12|PROG|d3651
0 “|MODE|
0 “
Na het indrukken van de [menu]- toets volgt in duidelijke tekst de
menugestuurde bediening.
Decoder Program.
> DCC Program.

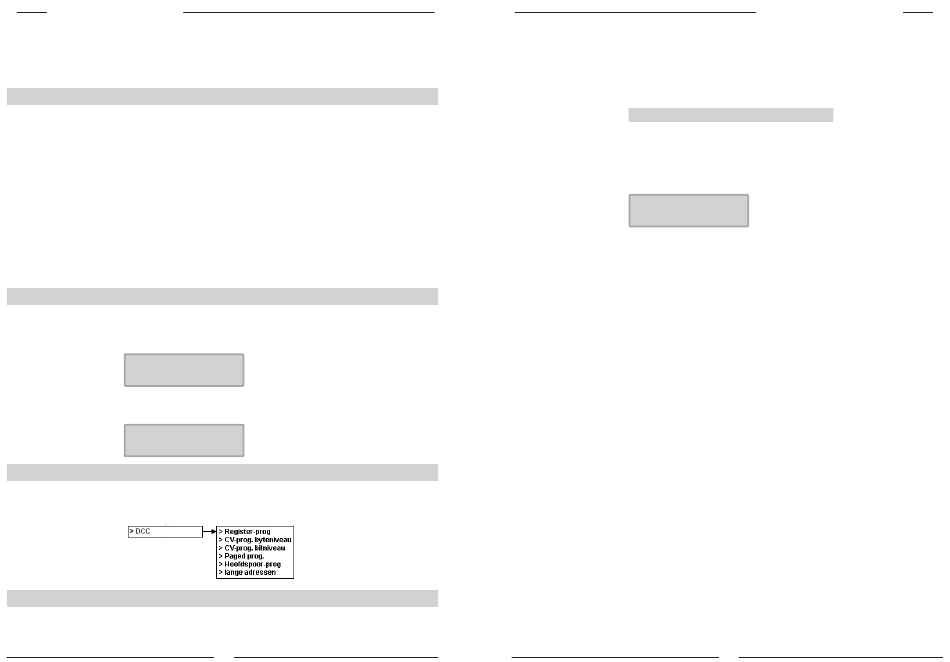

8.3 Menu „Programmeren"
Voor het programmeren van decoders staan de volgende menuon-
derdelen ter beschikking:
8.4 Programmeren van DCC- en multiproodocol decoders
Het programmeren van DCC decoders wordt al naar gelang het
fabricaat met de verschillende programmeermethode gedaan. De
44
Intellibox Basic ondersteunt alle bekende programmeermethodes.
DCC decoders kunnen op de normale rails worden geprogrammeerd
of op de programmeerrails worden geprogrammeerd en uitgelezen.
Uhlenbrock DCC- en multiproodocol decoders worden door middel
van CV-programmering geprogrammeerd.
8.4.1 Register programmeren en uitlezen
Met het menu „Register-prog." Kunnen DCC decoders worden
geprogrammeerd die hun programmering in 8 programmaregisters
opslaan. Dit is meestal het geval bij oude decoders, maar ook enkele
nieuwe decoders ondersteunen deze methode van programmeren.
Het programmeermenu toont het volgende:
Reg Prog:
Reg 1 = ...
In de linker helft wordt het registernummer ingevoerd en in de rech-
terhelft de waarde die bij de programmering in dit register opgeslagen
moet worden.
De invoer wordt gedaan of via het de numerieke toetsen of met de
[+]- toets die de waarde met 1 verhoogt en met de []- toets die de
waarde met 1 verlaagt. Met de []- toets verschuift de cursor naar de
rechter helft. Hier zijn de waarden tussen 0 en 255 geldig.
Door het indrukken van de [ ]- toets wordt in het programmeermenu
de programmering van het gekozen register opgeslagen.
Wordt daarentegen dit gedeelte met de [™]- of de []- toets verlaten
dan wordt geen programmering doorgevoerd.
Tijdens het programmeren wordt de programmeeractiviteit door de
Intellibox Basic aangegeven door het woord „prog" en een draaiende
balk in het bovenste deel van het display.
Na een succesvolle programmering van een registerwaarde verschijnt
in het bovenste deel van het display een „o.k.".
Treedt er tijdens het programmeren een fout op dan wordt in het
display een foutmelding weergegeven (zie hoofdstuk 8.4.7).
Wordt de [ ]- toets ingedrukt terwijl de cursor zich in de linker helft
bevindt, dan leest de Intellibox Basic de waarde van dit register uit en
wordt dit aangegeven door het woord „read" en een draaiende balk in
het bovenste deel van het display. Dit kan ongeveer 30 sec. duren.
Treedt er tijdens het lezen een fout op dan verschijnt er in het display
een foutmelding (zie hoofdstuk 8.4.7).
Aanwijzing Oorzaak van een foutmelding kan zijn dat het decoderregister een
register is dat niet uitgelezen, maar alleen beschreven kan worden
of dat het voertuig onvoldoende contact maakt met de programmeer-
rails. In het laatste geval kan door het herstellen van het contact de
cursor met de [™]- toets.
45
Intellibox Basic - Hfst
