bIjlaGe
AFKORTING
RFID
Boorsjabloon

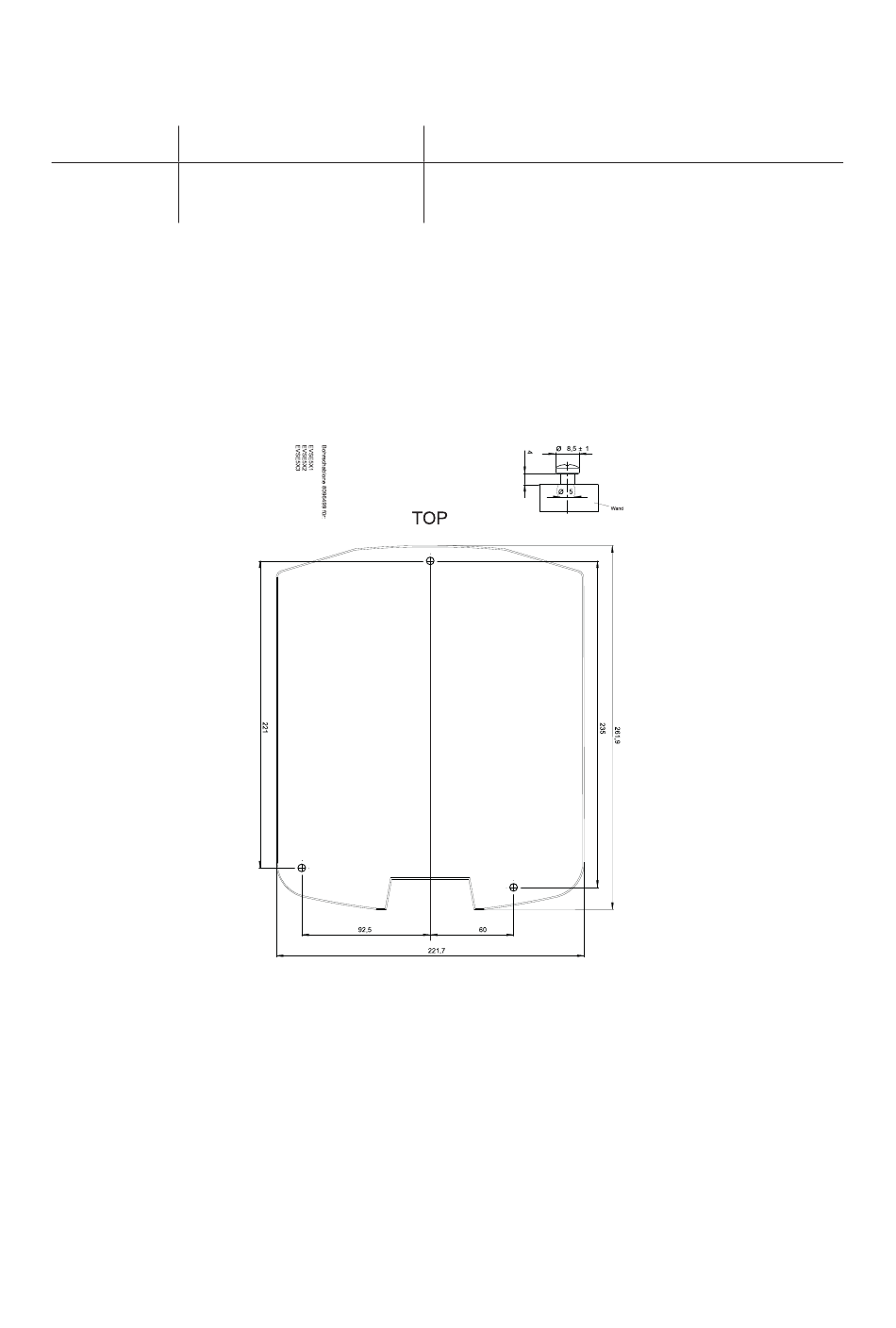

Uw eMH1-laadstation wordt geleverd met een sjabloon (zie de verkleinde afbeelding)
voor boorgaten voor de montage in een geschikte ondergrond. Bij de in deze handleiding
beschreven varianten van de eMH1 moet de elektrische installatie in principe worden
overgedragen aan een elektricien, die de aansluitng aan het locale stroomnet uitvoert.
Verkleinde afbeelding
boorsjabloon
U kunt echter de mechanische montage van het laadstation zelf uitvoeren en de nodi-
ge bevestigingsgaten maken: Deze procedure wordt in detail in de sectie "Montage
en aansluiting" op pagina 9 beschreven.
In principe gelden de volgende algemene voorwaarden voor de montage die u van
tevoren moet controleren en eventueel met de installateur afspreken:
Het nodige montage oppervlak voor de laadstations van de EVSE 5X1 / 5X3 serie is
262 x 222 mm (H x B).
• De aanbevolen asdiameter voor de bevestiging is 5 mm, het boorgat moet betref-
fend worden aangepast.
• Voor de bevestiging van de eMH1-laadstations zijn in elk geval de aangewezen drie
schroeven of boren nodig.
28
TOELICHTING
Radio Frequency IDenti-
fication
BETEKENIS
Identificatie door middel van elektromagne-
tische golven
