SG 05.1 – SG 12.1/SGR 05.1 – SGR 12.1 Meld- en stuureenheid: elektronisch (MWG)
AC 01.1 Non-intrusive
Informatie
9.7
Proefdraaien
9.7.1
Draairichting controleren
14. Inschakelen van handmatige bediening.
15. Aan het handwiel draaien totdat de afsluiter open is .
16. Handwiel ca. 4 slagen (naloop) terugdraaien.
17.
indrukken om nieuwe eindstand over te nemen.

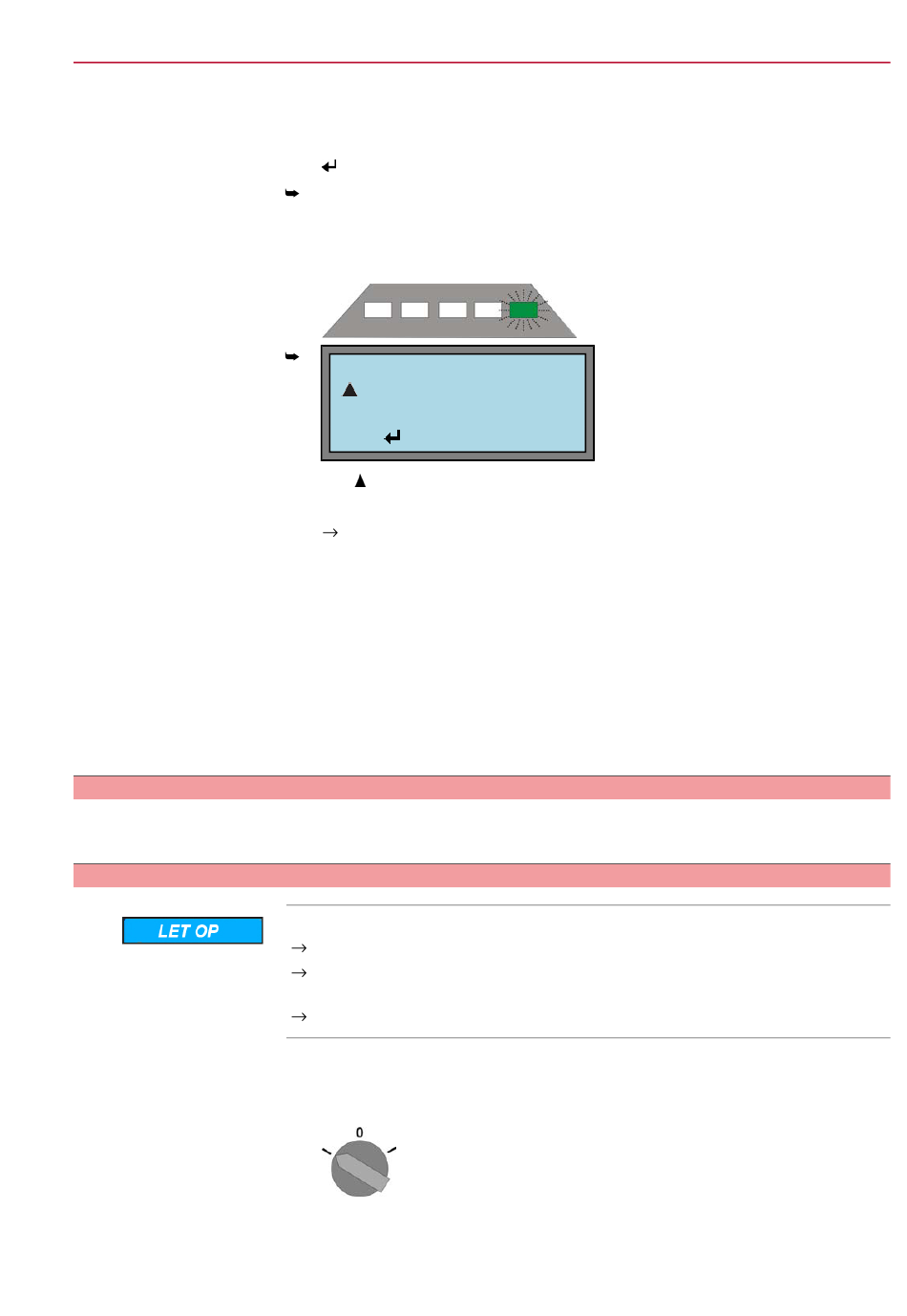

De LEDs en de weergave in het display tonen dat de nieuwe eindstand is
overgenomen:
-
de rechter LED brandt (standaardinstelling).
-
De weergave toont: 100,0 %.
SET LIMIT SWITCHES M101
OPEN POSITION
100,0 %
:EDIT
Met
kan naar
CLOSED POSITION
18. Terug naar de statusweergave:
meerdere malen indrukken, tot de weergave
C
Informatie: Kan een eindstand niet worden ingesteld: type besturingseenheid
in de aandrijving controleren.
De eindstanden kunnen tevens tijdens het motorbedrijf (via de drukknoppen en
keuzeschakelaar in stand LOCAL) benaderd worden. Voor het instellen moet de
keuzeschakelaar wederom in de stand 0 (OFF) staan. Door het direct treffen van de
mechanische eindaanslagen tijdens motorbedrijf kan de afsluiter beschadigd raken.
Om deze reden tijdens motorbedrijf de beweging vóór het bereiken van een mecha-
nische eindaanslag van de afsluiter/tandwielkast onderbreken (drukknop STOP in-
drukken).
Pas als alle hiervoor beschreven instellingen zijn uitgevoerd mag met proefdraaien
worden begonnen.
Beschadigingen aan de afsluiter in geval van een verkeerde draairichting!
Bij een verkeerde draairichting direct uitschakelen (STOP indrukken).
De oorzaak wegnemen, bijv. door bij de kabelset (wandbeugel) de fasenvolgorde
te corrigeren.
Het proefdraaien herhalen.
1.
Aandrijving handmatig in de tussenstand, resp. op voldoende afstand van de
eindstand brengen.
2.
Keuzeschakelaar in stand lokale bediening (LOCAL) schakelen.
Inbedrijfname (basisinstellingen)
C:ESC
worden omgeschakeld.
toont.
S0
47
