voorzitter aan te sluiten op de MUTE IN van andere kanalen. Wanneer de microfoon van de voorzitter wordt geactiveerd, wor
den alle andere microfoons gedempt.

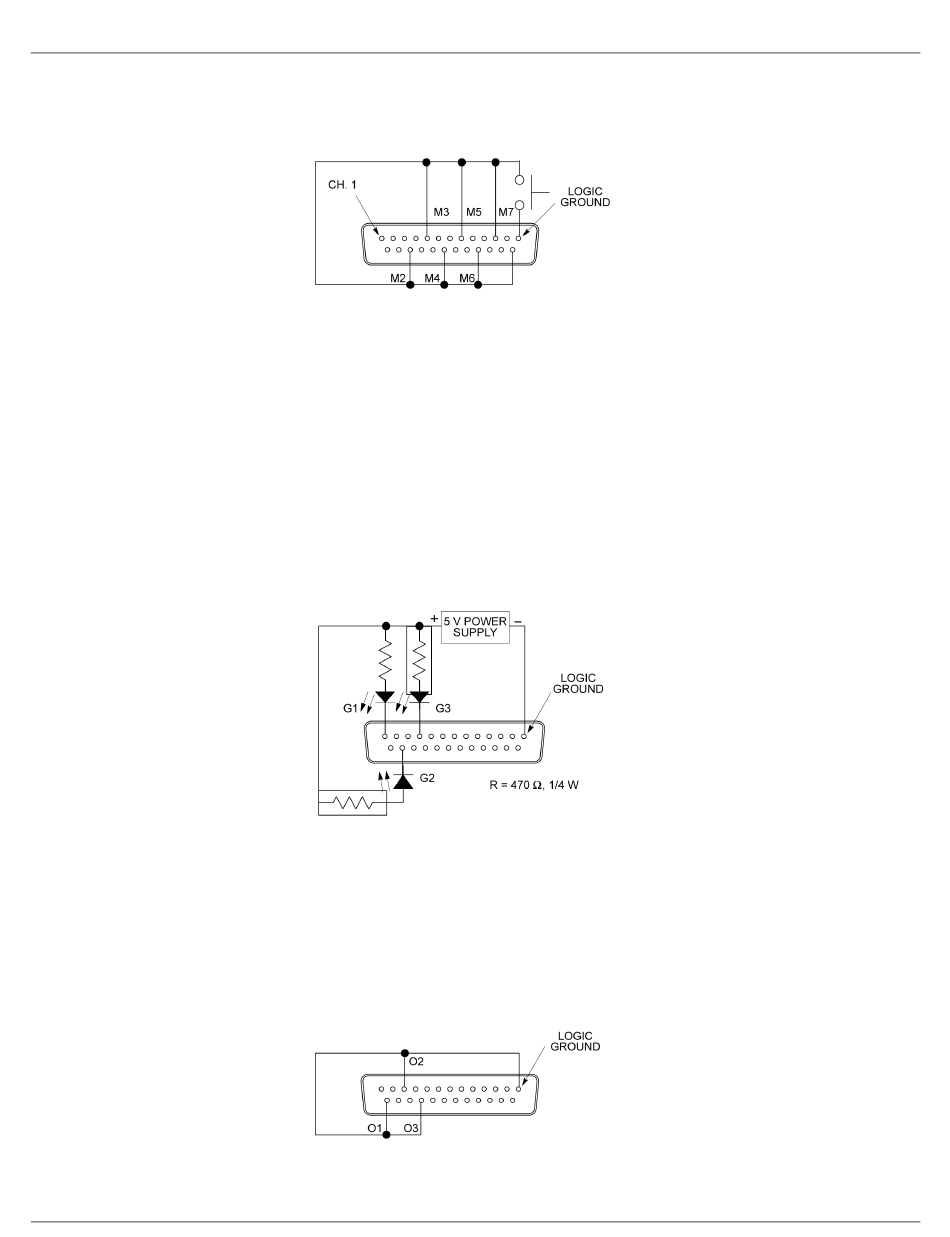

VOORZITTER-GECONTROLEERDE MUTING AFBEELDING 13
Externe indicators voor kanaal-aan
Externe indicators kunnen worden gebruikt om aan te geven wanneer de microfoon van een spreker aan staat. Sluit de LED's
en een 5-volt voeding aan op de GATE OUT pennen zoals getoond in afbeelding 14 (kanalen 1, 2 en 3 gewijzigd getoond). Om
te voorkomen dat er in de audiouitgang wordt geklikt, aardt u de negatieve aansluiting van de voeding niet in het audiosys
teem of rackmassa.
BELANGRIJK: Als een enkele kabel wordt gebruikt voor het microfoonaudiosignaal en de LED gelijkstroomvoeding, moeten
afzonderlijke afgeschermde paren worden gebruikt. Als de gelijkstroomvoeding op een afgeschermd paar niet wordt geleverd,
kan dit leiden tot een hoorbare klik door de capacitieve koppeling tussen de gelijkstroomkabels en de microfoonkabels.
EXTERNE INDICATOREN KANAAL AAN AFBEELDING 14
De Gating-functie uitschakelen (bypass)
Om bepaalde microfoons te allen tijde aan te laten staan, worden de OVERRIDE INpennen van het gewenste microfoonka
naal samen op de Logic Groundpen aangesloten. De geselecteerde kanalen werken nu zoals in een nietautomatisch meng
paneel (zie afbeelding 15 - kanalen 1, 2 en 3 aangepast).
GATING BYPASS AFBEELDING 15
