Veldbusaansluiting; Afscherming En Aarding - Endress+Hauser iTEMP TMT162 Beknopte Handleiding
Verberg thumbnails
Zie ook voor iTEMP TMT162:
- Handleiding (28 pagina's) ,
- Bedienings- en veiligheidsinstructies (12 pagina's) ,
- Bedienings- en veiligheidsinstructies (8 pagina's)
Inhoudsopgave
Advertenties
Elektrische aansluiting
5

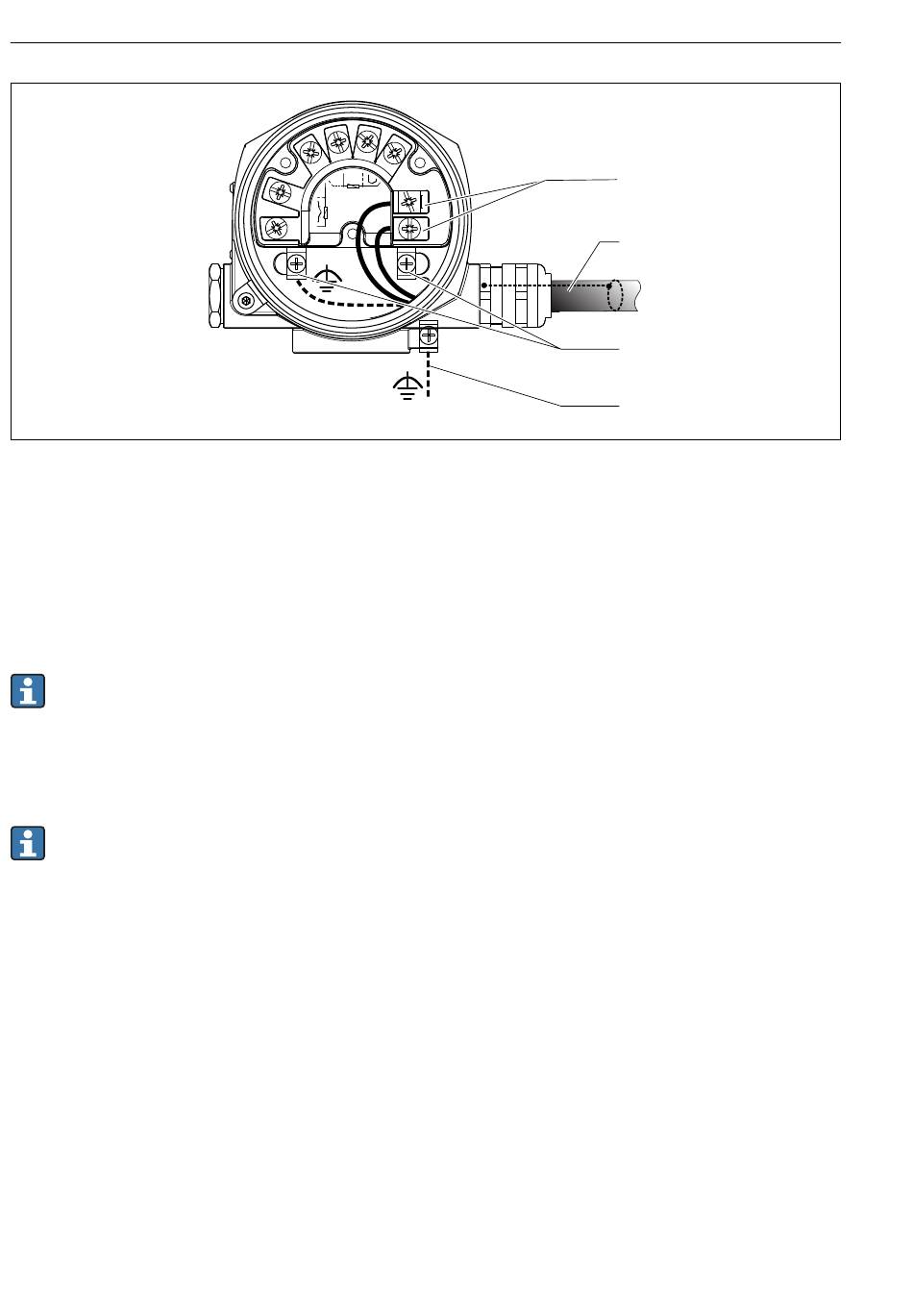

Aansluiten van het instrument op de veldbuskabel
1
Veldbus-aansluitklemmen - veldbuscommunicatie en voedingsspanning
2
Afgeschermde veldbuskabel
3
Aardklemmen, intern
4
Aardklem (extern, relevant voor separate uitvoering)
5.3.2
Veldbusaansluiting
Veldbuskabelspecificatie conform IEC 61158-2 (MBP), voor meer informatie zie
bedieningshandleiding.
De instrumenten kunnen op twee manieren op de veldbus worden aangesloten:
• Via conventionele kabelwartels
• Via veldbusconnectoren (optie, leverbaar als accessoire)
Aarding via één van de aardschroeven (aansluitkop, veldbehuizing) wordt aanbevolen.
5.3.3
Afscherming en aarding
De specificaties van de PROFIBUS User Organization voor de instrumentinstallatie moeten
tijdens de installatie worden aangehouden.
16
3
4
2
1
5
4
3
+
-
3
+
6
-
iTEMP TMT162
1
2
3
4
Endress+Hauser
A0010823
