Kabels en leidingen naar binnen trekken en
verbindingen tot stand brengen
1.
Alle kabels naar externe verbruikers moeten wor-
den gestript, voor ze in de kabelgoot van de scha-
kelkast worden gelegd.
2.

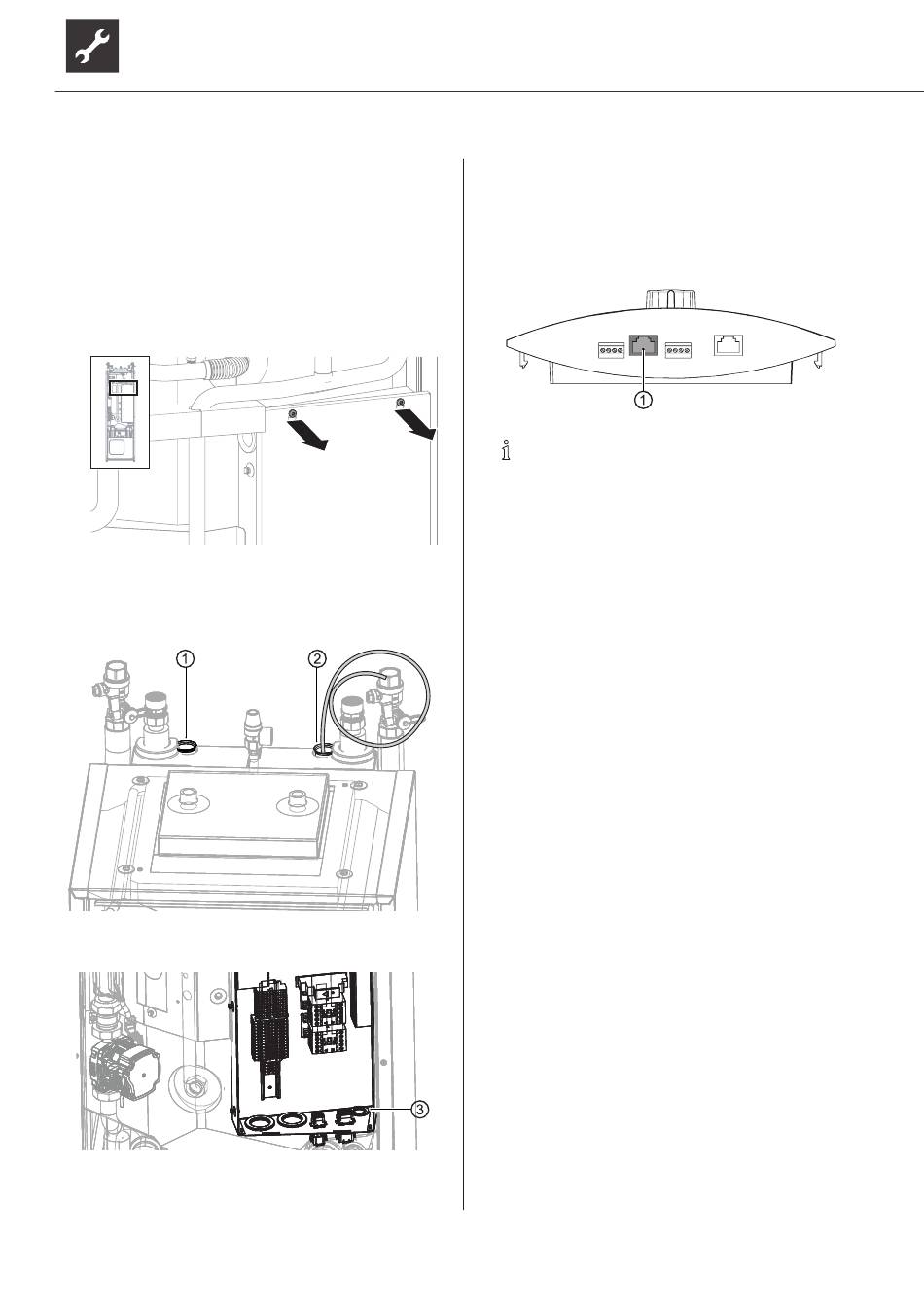

De elektrische schakelkast openen:
● Draai de 2 schroeven aan de bovenzijde van de
afdekplaat van de elektrische schakelkast los
● Neem de afdekplaat weg
3.
De regel-/sensorleidingen en voedingsleiding van
het apparaat installeren en aansluiten:
● Breng de leidingen uitsluitend via de loze leidin-
gen (①) en (②) aan de bovenzijde in het apparaat
● Steek de leidingen onderaan door de kabelo-
peningen in de schakelkast (③)
● Sluit de leidingen op de betreffende klemmen
aan ( "Aansluitschema's", pagina 38).
16
Regelaar via een pc/netwerk besturen
1.
Leg tijdens de installatie een afgeschermde net-
werkkabel (categorie 6) door het apparaat.
2.
Steek de RJ45-stekker van de netwerkkabel in de
bus van het bedieningselement (①).
AANWIJZING
De netwerkkabel kan ook later nog altijd wor-
den geïnstalleerd.
Technische wijzigingen voorbehouden | 83057400aNL | ait-deutschland GmbH
