De meegeleverde kalibraties kunnen worden verbeterd voor een betere nauwkeurigheid
of nieuwe ijkingen kunnen worden gemaakt en toegevoegd als nieuw bereik. De
sensorijking in Coach biedt de sensornaam, het meetbereik en de wiskundige relatie
tussen de spanningswaarden die door de sensor worden geproduceerd (in de meeste
gevallen) en de waarden van de gemeten fysieke grootheid. Er zijn twee manieren om
een ijking uit te voeren:
•
Door een ijkfunctie te bieden: methode Functie.
•
Door ijkpunten op te geven in de ijktabel: methode punten (niet mogelijk voor het
EEPROM-geheugen).
Deze punten kunnen zijn:
-
Gemeten: de sensorspanningswaarde wordt gemeten en de waarde van de
overeenkomstige grootheid wordt getypt. In dit geval moet de sensor worden
aangesloten op VinciLab 2. Een dergelijke kalibratie is de meest nauwkeurige
kalibratie.
-
Ingetoetst: zowel de sensorspanningswaarde als de waarde van de
overeenkomstige hoeveelheid worden getypt.
De beste functiepasvorm, via de ijkpunten, wordt berekend volgens de kleinste-
kwadratenmethode. De ijkfunctie wordt vervolgens geëxtrapoleerd om het hele
bereik te bestrijken.
Voor sensoren die zijn uitgerust met EEPROM-geheugen is het ook mogelijk om de
fabrieksijking te vervangen door een nieuwe ijking. Dit maakt het mogelijk om een
nauwkeurige ijking per fysieke sensor te maken. De volgende keer dat een dergelijke
sensor wordt aangesloten en gedetecteerd, wordt de nieuwe ijking gebruikt.
Een nieuwe ijking (bereik) toevoegen voor een vooraf gedefinieerde sensor
•
Sluit de sensor aan op uw VinciLab 2.
•
Als de sensor niet wordt herkend, kiest u deze handmatig uit de CMA-
sensorbibliotheek.
•
Tik op het sensorpictogram, tik op Ingangsbereik instellen en selecteer een bereik dat
u wilt ijken, maar niet het EEPROM-bereik.
•

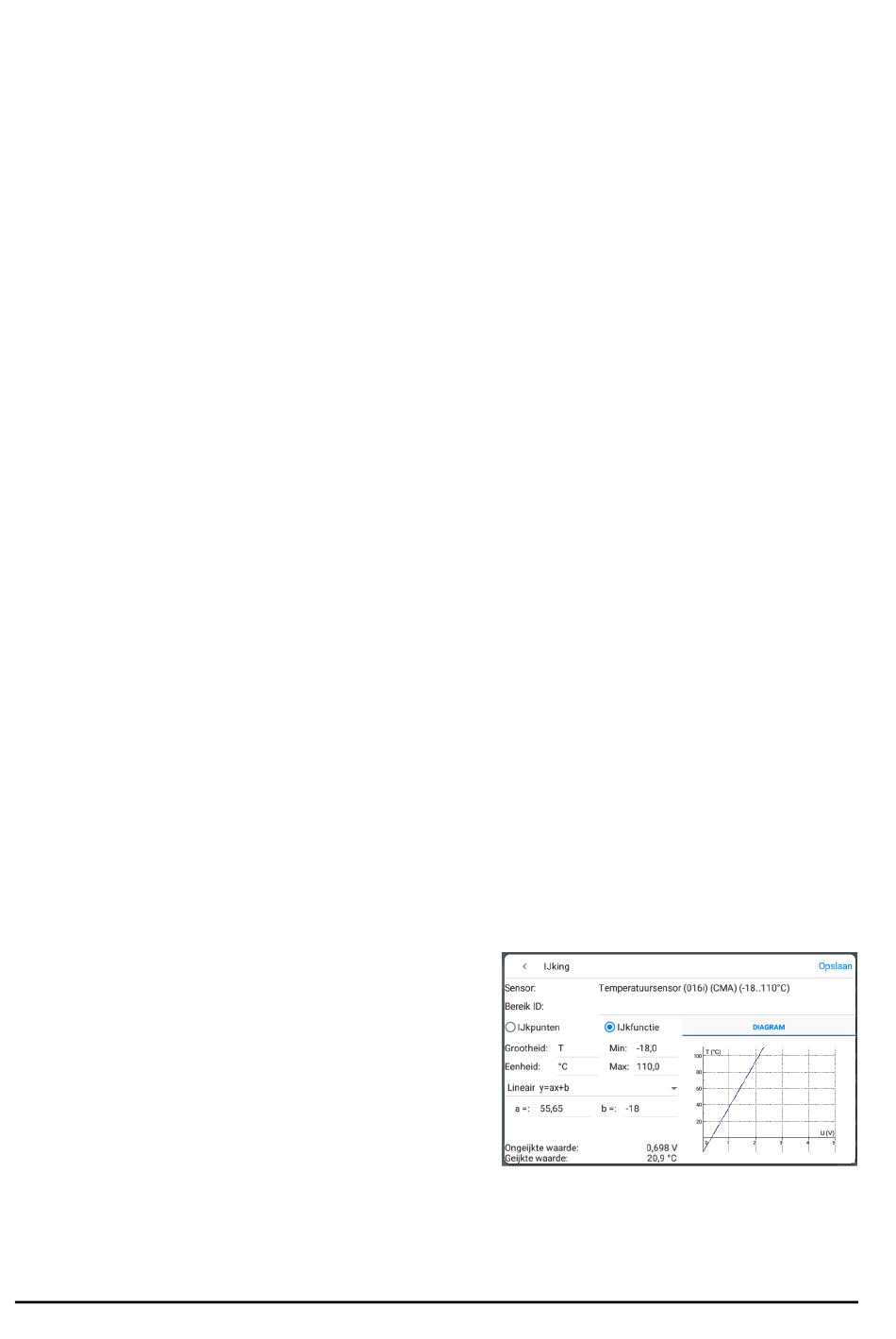

Tik opnieuw op het sensorpictogram en tik op IJken. De ijking wordt geopend en
toont de sensornaam, ijk-instellingen en de ijkgrafiek.
•
Voer in bereik-id de naam van het bereik in.
•
Selecteer de ijkmethode: Functie of Punten.
Wanneer de methode Punten is geselecteerd,
wordt het tabblad Punten met de ijktabel
toegevoegd.
•
Indien
gewenst
Eenheid, Minimum en Maximum.
•
Selecteer het gewenste functiefit type.
•
Voer de ijking uit. Toets de functiecoëfficiënten in (Functie) of vul de ijktabel door
ijkpunten (Punten) toe te voegen.
•
Tik op Opslaan om het nieuwe bereik op te slaan. Als u uw nieuwe ijking met de
sensor wilt opslaan, tikt u op Ja. Dan is dit assortiment globaal beschikbaar in Coach
30 | VinciLab 2 Gebruikershandleiding
wijzigen:
Hoeveelheid,
