Installatie en Gebruikershandleiding

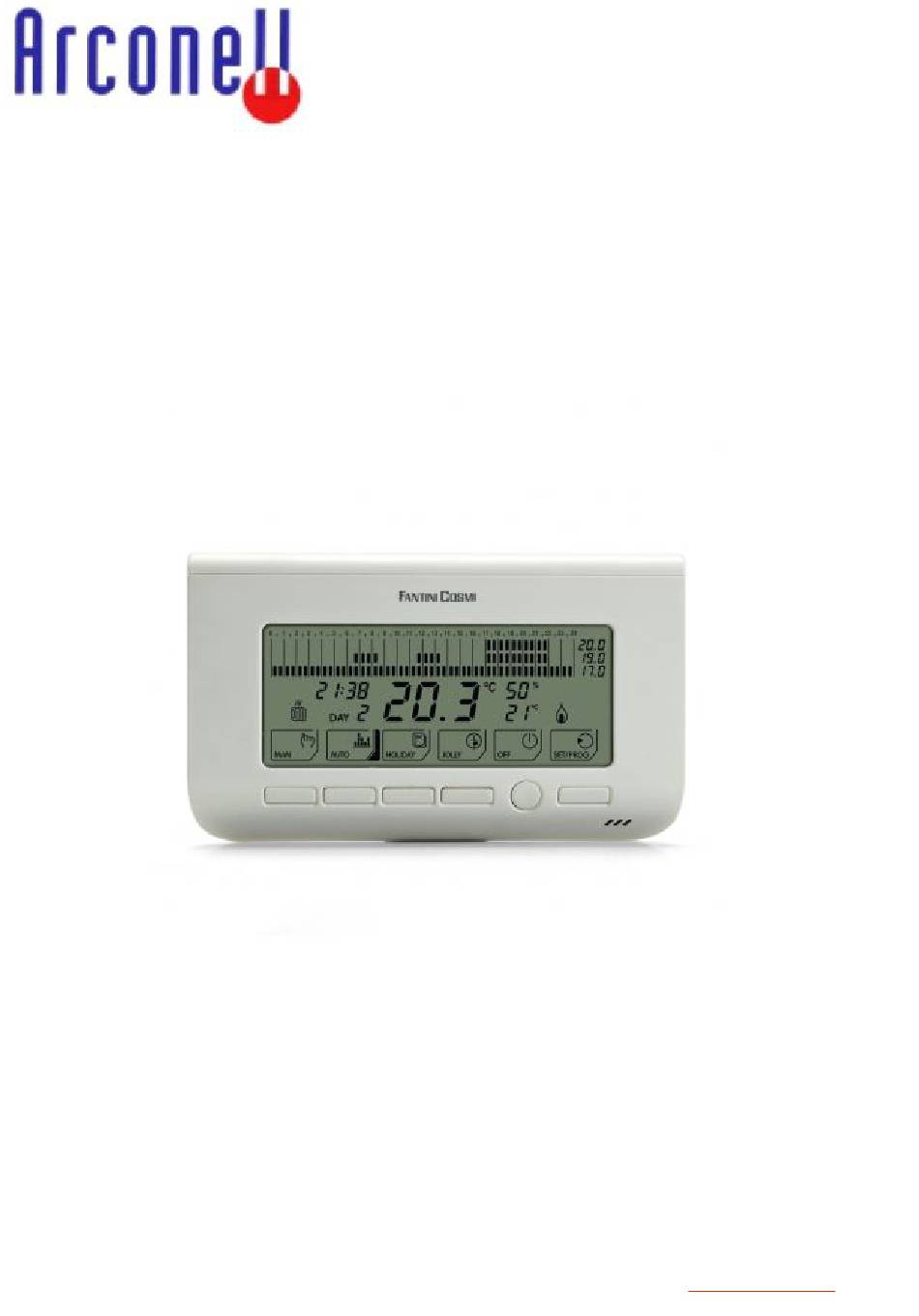

Klokthermostaat CH150-16
Geavanceerde functies:
- Geschikt voor elektrische vloerverwarming en voor iedere CV ketel
- 3 temperaturen per etmaal instelbaar
- Tot 48 programmastappen per etmaal instelbaar
- Weergave relatieve luchtvochtigheid en gevoelstemperatuur
- Vakantie en afwezigheidsfuncties
- Automatische ativries/vorstbeschermings regeling met instelbare temperatuur
- Instelbaar regel-algoritme: differentieel of proportioneel
- Tijdgestuurd of optimaliserend bedrijf met of zonder max. optimaliseringsduur.
- Instelbare pompschakeling bij toepassing met CV ketel
- Uitbreidbaar met telefonische afstandsbediening
