M-Check PS/8 & PS/16: montage- en aansluithandleiding.
Montage van de PS:

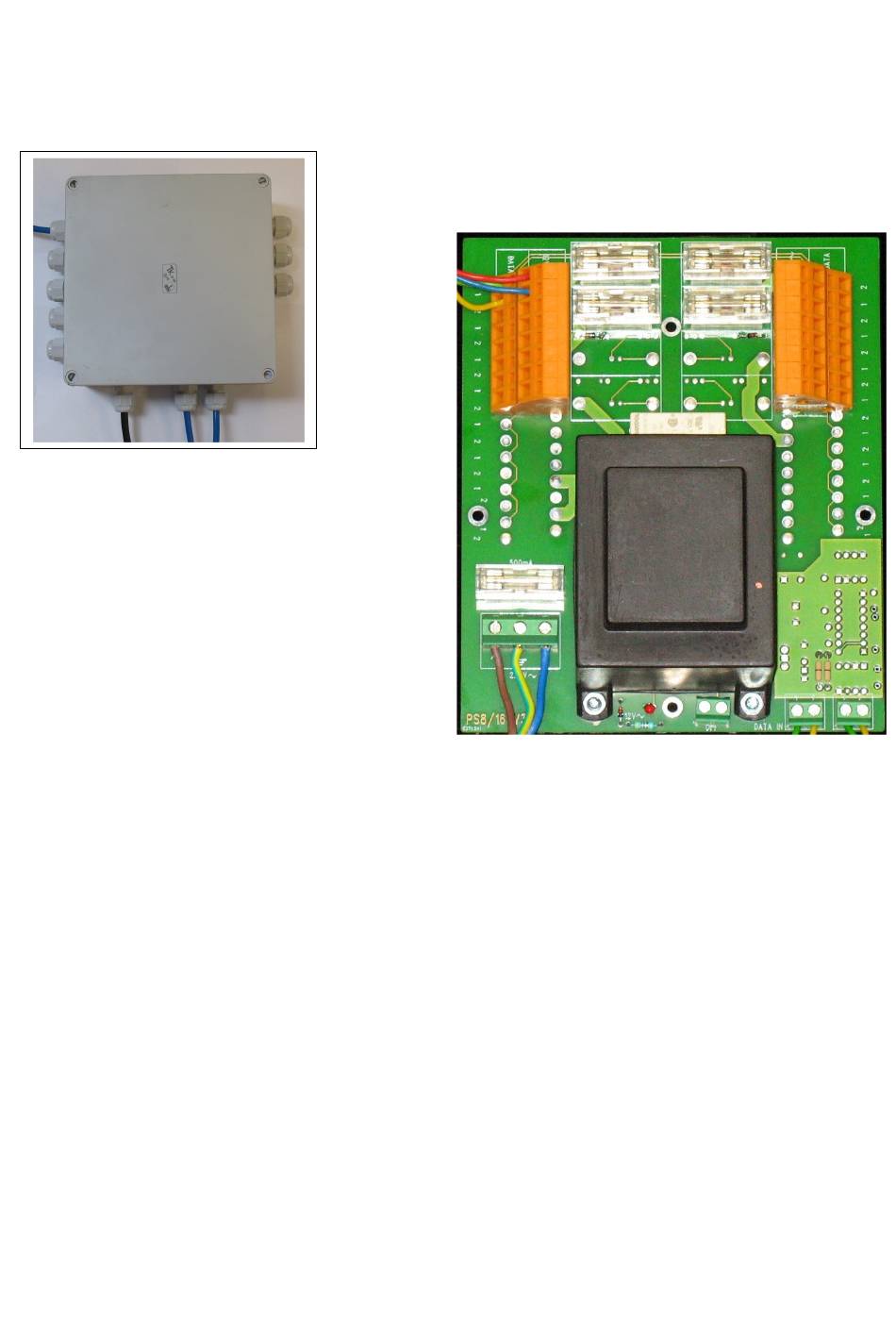

Afbeelding 1: PS
B. Op afbeelding 2 zijn de aansluitingen op de
PS te zien.
Aansluiten van de PS (8 & 16):
C. Sluit de 4-aderige M-Check kabel van de M-Check module aan op aansluiting "12V~/DATA
1 & 2" op de PS. De RODE en BLAUWE ader op 12V~, GROEN op DATA1, GEEL op DATA2.
(afbeelding 3)
D. Sluit de eventuele 2-aderige (doorlus) data kabel van de M-Check Switch of een andere
PS aan op aansluiting DATA van de PS. GROEN op DATA1, GEEL op DATA2. (Omcirkeld in
afbeelding 3)
E. Sluit de optionele schoonmaakschakelaar aan op aansluiting "OFF". Wanneer dit contact
gemaakt is, zijn de aangesloten modules uitgeschakeld.
F. Plaats de stekker in de wandcontactdoos.
A. Monteer de PS tegen een vlak oppervlak, op een droge
en bereikbare plaats
Afbeelding 2
