Proservo NMS80
Voedingsspanning
85 ... 264 V
, 50/60 Hz, 28,8 VA
AC
De voedingsspanning is ook vermeld op de typeplaat.
6.1.2
Separate display- en bedieningsmodule DKX001
1
2
3
11

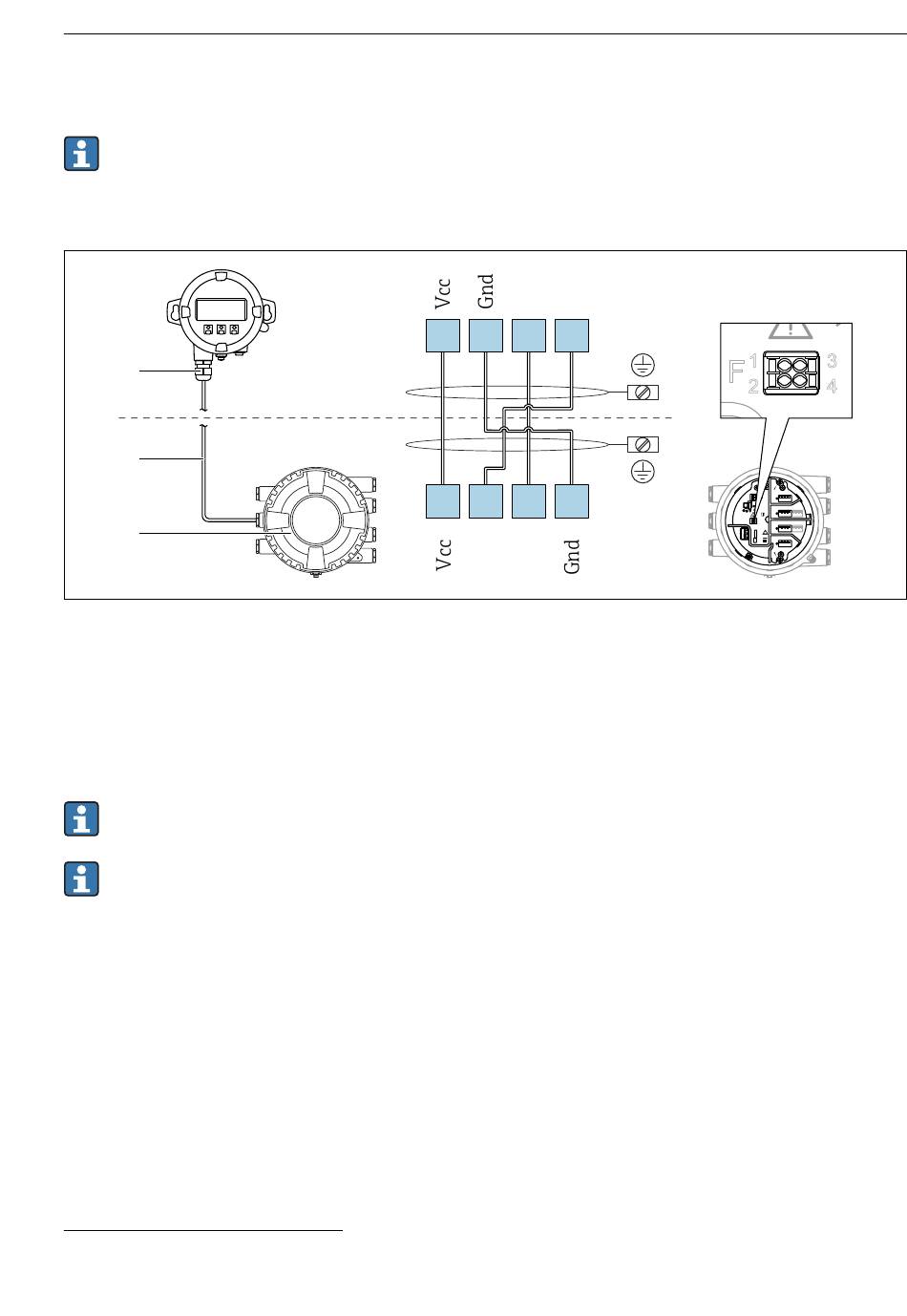

Aansluiting van de separate display- en bedieningsmodule DKX001 op het tankmeetinstrument
(NMR8x, NMS8x of NRF8x)
1
Separate display- en bedieningsmodule
2
Aansluitkabel
3
Tankmeetinstrument (NMR8x, NMS8x of NRF8x)
De separate display- en bedieningsmodule DKX001 is leverbaar als accessoire. Zie voor
meer informatie SD01763D.
• De meetwaarde wordt tegelijkertijd getoond op de DKX001 en op de lokale display- en
bedieningsmodule.
• Het bedieningsmenu kan niet op beide modules tegelijkertijd worden geopend. Indien
het bedieningsmenu op een van beide modules wordt geopend, is de andere module
automatisch vergrendeld. Deze vergrendeling blijft actief tot het menu in de eerste
module weer wordt gesloten (terug naar meetwaardedisplay).
1)
maximale waarde; werkelijke waarde hangt af van de geïnstalleerde modules. 28,8 VA omvat het nominale
vermogen: kabelspecificaties moeten aan deze waarde voldoen. Het werkelijke opgenomen vermogen is 12 W.
Endress+Hauser
1)
A
81 82 83 84
F1 F2 F3 F4
B
A
B
F
G
Elektrische aansluiting
1
3
2
4
HR
D
1
2
3
4
1
E
2
1
CDI
WP
C
1
2
3
4
5
6
7
8
i
F
1
3
2
4
B
1
2
3
4
5
6
7
8
1
2
HR
3
on
WP
A
1
2
3
4
SIM
POWER
A0037025
