Fout! Stijl niet gedefinieerd.
in.

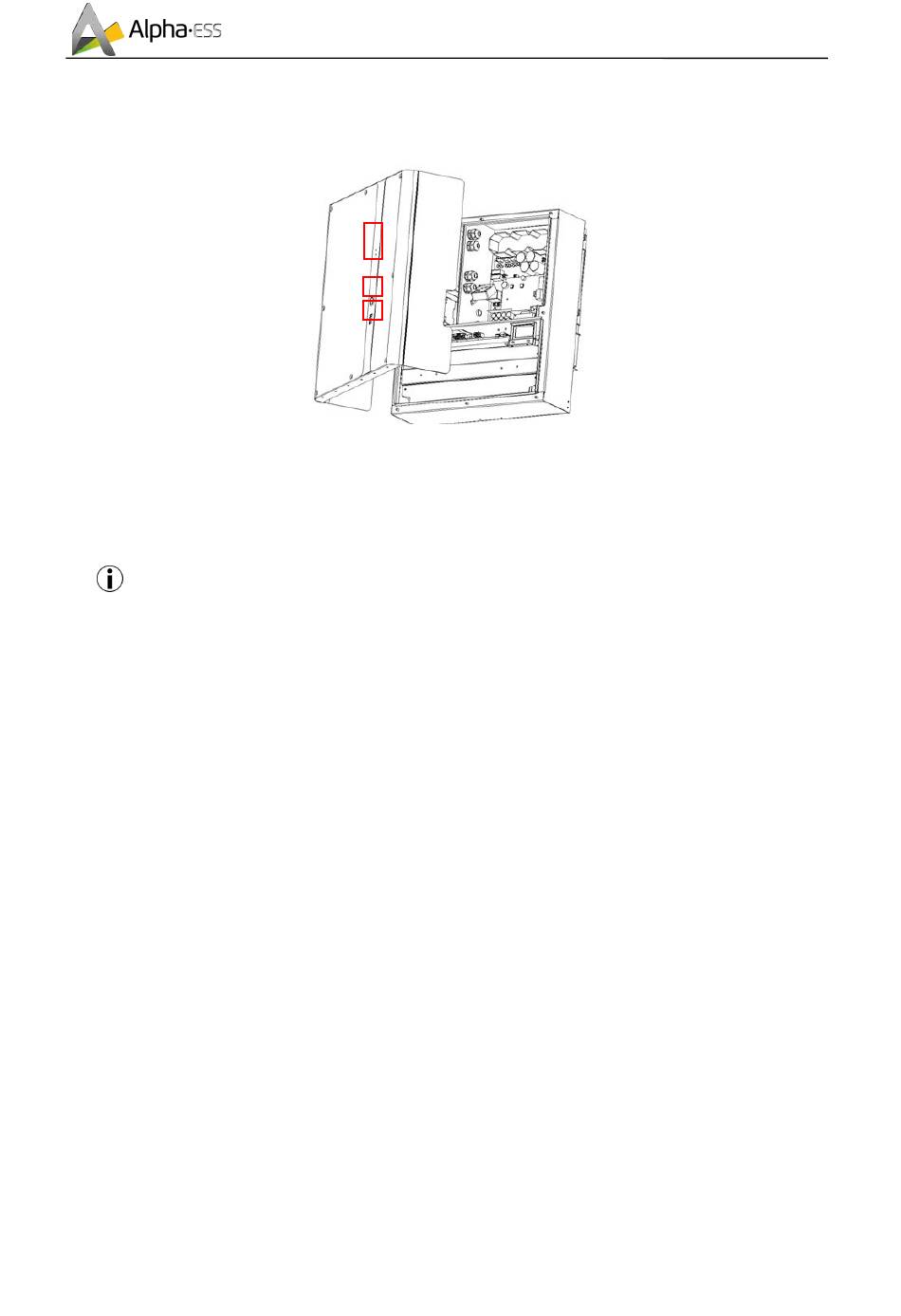

Figuur 2.15 De afdekplaat terug plaatsen
Stap 10: eens het bekabelen afgerond is,het geheel netjes ordenen aan de achterzijde van de
afdekplaat. Dan de B3 terug afsluiten met de afdekplaat, gebruik makend van de M5 inwendige
zeskant sleutel om de schroef goed aan te draaien, en vervolgens de witte plug bevestigen
zoals aangeven in Figuur 2.15.
Opmerking: Let op de positieve en negatieve polariteit van de bedrading van de
schakelaars.
Het aanbevolen moment is 2.6 N.m±10%. Voor uitbreiding van de capaciteit, verwijzen
we naar het accesoire pakket.
2.4.4
Bekabelen van Electriciteitsmeter
De vermogensmeter moet aangesloten en geïnstalleerd worden in de verdeeldoos. Er zijn vier types
vermogensmeters beschikbaar voor CT, ADL-3000, SM 60A of ACR10R.
CT: 100A, 1:3000
ADL-3000: 3-fasige elektriciteitsmeter (met of zonder CT)
SM60A: 1-fasige elektriciteitsmeter
ACR10R: 3-fasige CT electriciteitsmeter (met CT)
2.4.4.1 CT
De CT aansluiting is zoals getoond in Figuur 2.16:
___________________________________________________________________
Alpha ESS Co., Ltd.
Page 17 of 33
