NSTALLATIE VAN DE AFSTANDSBEDIENING

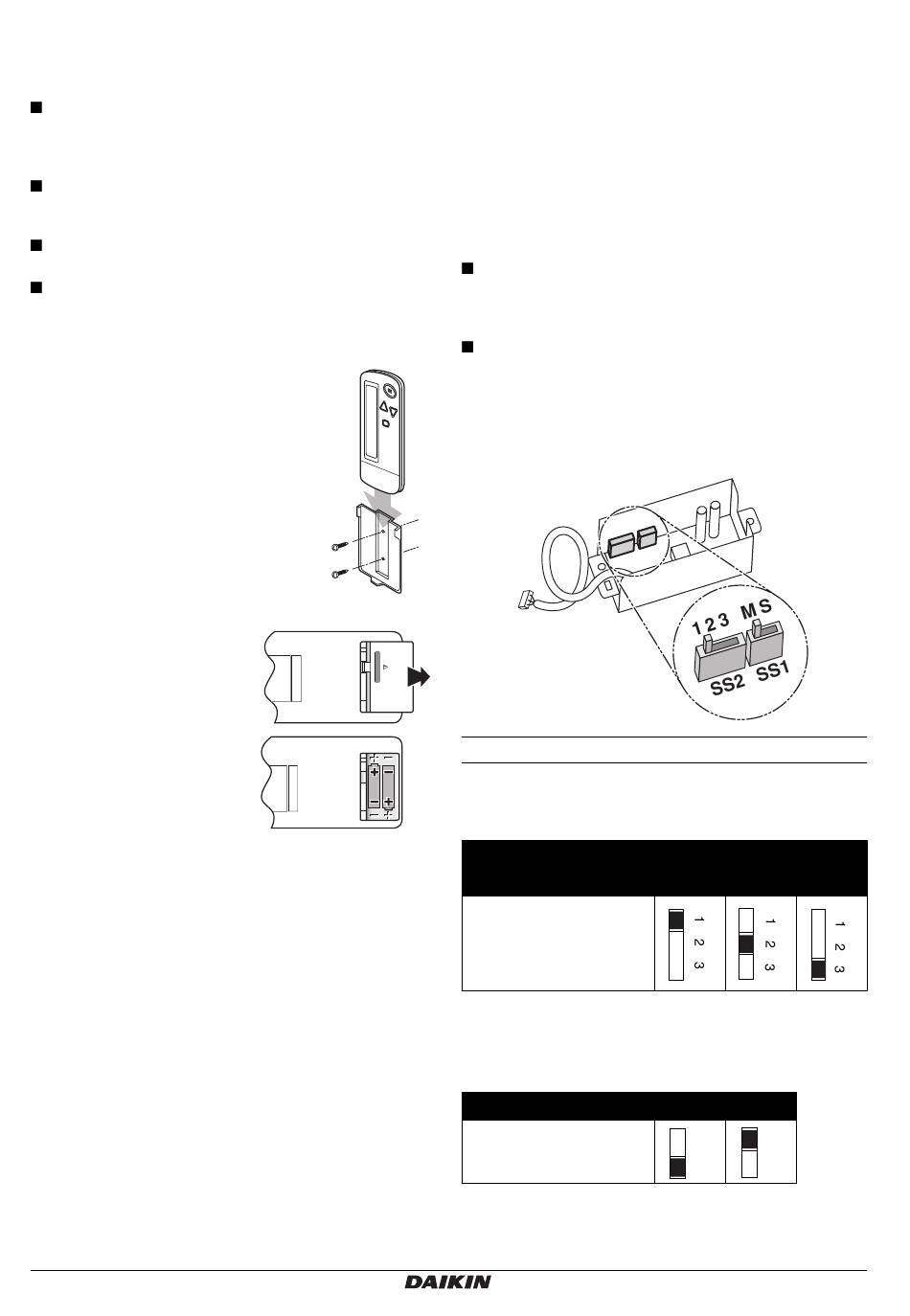

De draadloze afstandsbediening installeren
Gooi niet met de afstandsbediening en stel deze niet
bloot aan grote schokken. Sla de afstandsbediening
niet op een plaats waar deze vochtig kan worden of
kan worden blootgesteld aan direct zonlicht.
Richt, om de airconditioner te bedienen, het zend-
gedeelte van de afstandsbediening op de ontvanger
van de ontvanger.
Het signaal van de afstandsbediening heeft een
reikwijdte van ongeveer 7 meter in rechte lijn.
De airconditioner zal het signaal niet ontvangen
wanneer er objecten, zoals een gordijn, aanwezig
zijn tussen de ontvanger en de afstandsbediening.
Installatie op de muur
1
Bevestig
de
houder
afstandsbediening
schroeven.
2
Schuif de afstandsbediening vanaf
de bovenzijde in de houder voor de
afstandsbediening.
Zo plaatst u de batterijen
1
Verwijder het achterpaneel
van de afstandsbediening
door het in de richting van
de pijl te verschuiven.
2
Plaats de meegeleverde
droge cel batterijen. Plaats
de batterijen in de juiste
positie en zorg ervoor dat
de (+) en (-) markeringen
op de batterijen overeen-
komen met die in het
batterijcompartiment.
Sluit het deksel van het
batterijcompartiment.
I
NSTALLATIE VAN DE ONTVANGER
Voorbereidingen voor installatie
(Zie afbeelding 2)
1
Voordat u het decoratiepaneel monteert, verwijdert u
de onderdelen van de modelnaamplaat op de hoeken
van het decoratiepaneel. Deze onderdelen hoeven
niet opnieuw te worden gemonteerd.
2
Verwijder vervolgens de luchtinlaatgrille en het
luchtfilter
volgens
installatiehandleiding, die is meegeleverd bij het
decoratiepaneel.
Installatiehandleiding
2
voor
de
met
de
de
aanwijzingen
in
3
Verwijder het deksel van besturingskast volgens de
aanwijzingen in de installatiehandleiding bij de
binnenunit.
voordat u het deksel van de besturingskast opent.)
1
Verwijder het deksel uit de nokjes aan de
achterzijde op drie plaatsen.
2
Modelnaamplaat
3
Decoratiepaneel
Het adres instellen van de HOOFD/HULP
samenflansen.
Wanneer meerdere draadloze afstandsbedieningen
in een ruimte worden gebruikt moet het adres van
zowel de ontvanger als de draadloze afstands-
bediening worden ingesteld.
Wanneer meerdere draadloze afstandsbedieningen
in een ruimte worden gebruikt, moet een van de
afstandsbedieningen worden ingesteld als de master
en de andere(n) als slave(s).
Instelprocedure
(2)
(1)
De ontvanger instellen
Stel de draadloze adresschakelaar (SS2) op de zender-
printplaat in zoals is weergegeven in de onderstaande
tabel.
Draadloze
adresschakelaar (SS2)
When using both a wired and a wireless remote
controller for 1 indoor unit, the wired controller should be
set to MAIN. Therefore, set the MAIN/SUB switch (SS1)
of the transmitter board to SUB.
de
Schakelaar
HOOFD/HULP (SS1)
4PW23710-1A
(Schakel
de
stroomvoorziening
Apparaatnummer
1
HOOFD
HULP
S
M
BRC7E530+531W8
Draadloze afstandsbedieningset
uit
2
3
S
M
