WAARSCHUWING
De installatie, service, onderhoud en reparaties moeten
voldoen aan de instructies van Daikin en de geldende
wetgeving en mogen alleen door bevoegde personen
worden uitgevoerd.
3.1.2

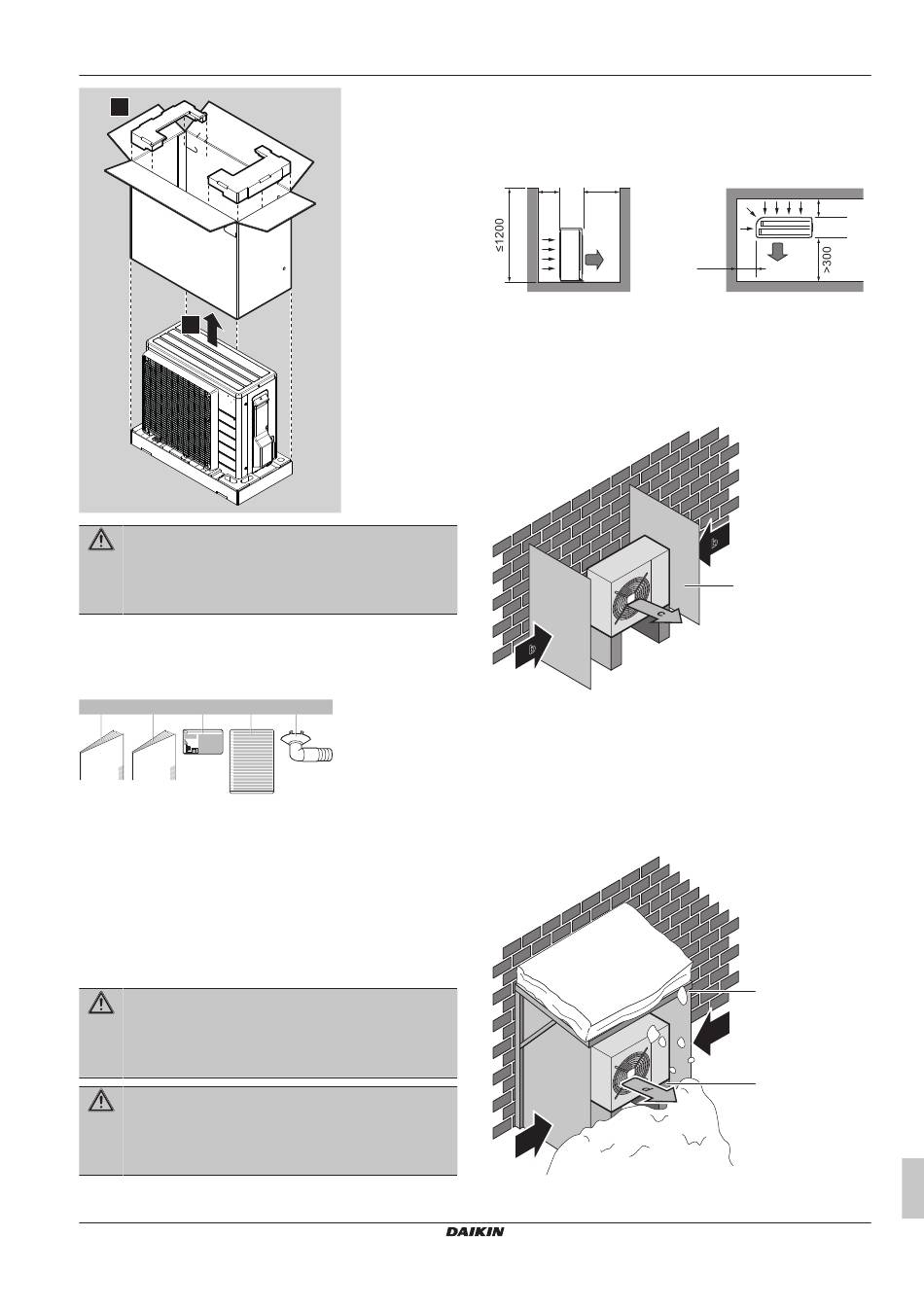

Om de toebehoren van de buitenunit uit te
nemen
Controleer of alle volgende accessoires bij de unit zijn geleverd:
a
b
c
d
1×
1×
1×
1×
a
Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
b
Montagehandleiding buitenunit
c
Label gefluoreerde broeikasgassen
d
Meertalig label gefluoreerde broeikasgassen
e
Afvoerplug (op de bodem van de doos)
4
Installatie van de unit
4.1
Installatieplaats voorbereiden
WAARSCHUWING
Het toestel wordt opgeslagen in een ruimte zonder
ontstekingsbronnen die voortdurend branden (bijvoorbeeld:
open vuur, een draaiend gastoestel of een draaiende
elektrische verwarming).
WAARSCHUWING
De installatie, service, onderhoud en reparaties moeten
voldoen aan de instructies van Daikin en de geldende
wetgeving en mogen alleen door bevoegde personen
worden uitgevoerd.
ARXF20~42E5V1B
R32 Split-reeks
3P650253-12T – 2023.04
e
1×
4 Installatie van de unit
4.1.1
Vereisten inzake de plaats waar de
buitenunit geïnstalleerd wordt
Houd rekening met de volgende richtlijnen inzake de benodigde
ruimte:
>150
>300
b
a
(mm)
a
Luchtuitlaat
b
Luchtinlaat
Er wordt geadviseerd een stootplaat te monteren wanneer de
luchtuitlaat aan wind blootgesteld is.
Installeer bij voorkeur de buitenunit met de luchtinlaat naar de muur
gericht en NIET rechtstreeks aan wind blootgesteld.
b
a
Geleideplaat
b
Belangrijkste windrichting
c
Luchtuitlaat
4.1.2
Bijkomende vereisten inzake de
installatieplaats van de buitenunit in
koude klimaten
Bescherm de buitenunit tegen directe sneeuwval en zorg ervoor dat
de buitenunit NOOIT ingesneeuwd raakt.
c
a
Afdakje tegen de sneeuw
b
Voetstuk
b
>150
a
>50
(mm)
b
a
a
c
b
Montagehandleiding
