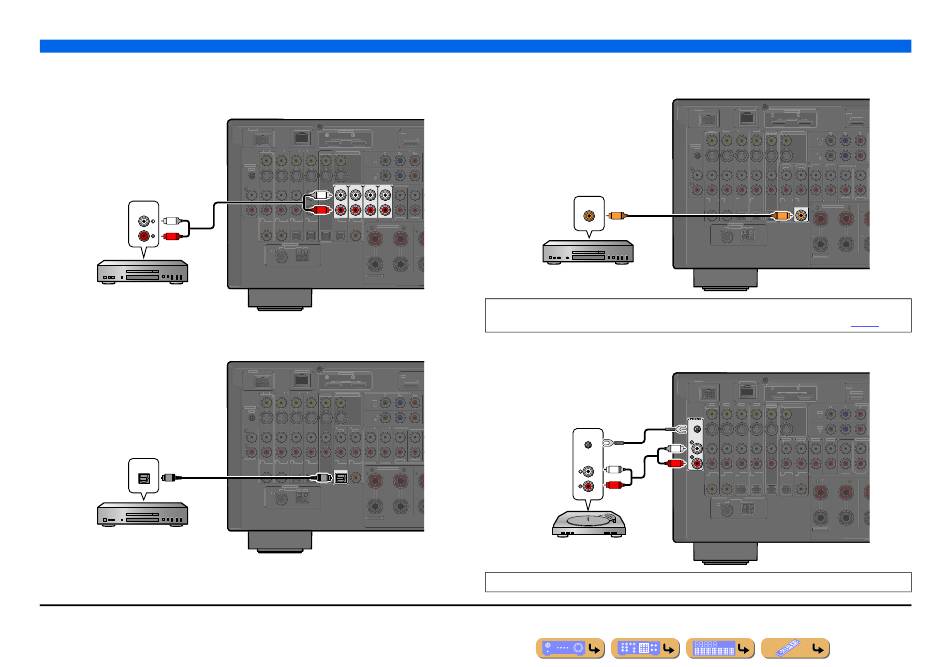

CD-spelers en andere audiotoestellen aansluiten
Analoge stereo uitgangsbronnen gebruiken
Sluit het weergavetoestel aan op de AUDIO1, AUDIO2, AUDIO3 of AUDIO4-aansluitingen.
Audio uitgang
AUDIO
L
R
CD-speler
Optische digitale uitgangsbronnen gebruiken
Sluit het weergavetoestel aan op de AUDIO1-aansluiting.
Audio (Optisch) uitgang
OPTICAL
O
CD-speler
J
1 :
Bij het aansluiten van een draaitafel met een MC-casette met lage weergave naar de PHONO-aansluitingen, gebruikt u een in-line versterkende transformator of een MC-hoofdversterker.
DOCK
NETWORK
HDMI OUT
1
2
AV 1
(1 BD/DVD)
ARC
SELECTABLE
ARC
AV 1
AV 2
AV 3
AV 4
COMPONEN
AV OUT
MON.OUT/ZONE OUT
(1 BD/DVD)
Y
P
P
B
R
AV 1
A
PHONO
GND
AV 2
B
AUDIO 1
AUDIO 2
AUDIO 3
AUDIO 4
MULTI CH
(2 TV)
(3 CD)
L
R
FRONT
SURROUND
a
b
c
d
e
f
COAXIAL
COAXIAL
OPTICAL
OPTICAL
OPTICAL
COAXIAL
ZONE2/ZONE3
ANTENNA
FM (4 RADIO)
GND AM
75
EXTRA SP2
DOCK
NETWORK
HDMI OUT
AV 1
1
2
(1 BD/DVD)
ARC
SELECTABLE
ARC
AV 1
AV 2
AV 3
AV 4
COMPONEN
MON.OUT/ZONE OUT
(1 BD/DVD)
AV OUT
Y
P
P
B
R
AV 1
A
PHONO
GND
AV 2
B
AUDIO 1
AUDIO 2
AUDIO 3
AUDIO 4
MULTI CH
(2 TV)
(3 CD)
FRONT
SURROUND
a
b
c
d
e
f
COAXIAL
COAXIAL
OPTICAL
OPTICAL
OPTICAL
COAXIAL
ZONE2/ZONE3
O
ANTENNA
FM (4 RADIO)
GND AM
75
EXTRA SP2
Coaxiale digitale uitgangsbronnen gebruiken
Sluit het weergavetoestel aan op de AUDIO2-aansluiting.
Audio (Coaxiaal) uitgang
COAXIAL
C
CD-speler
We raden aan om audiotoestellen met een coaxiale digitale uitgang aan te sluiten op de AUDIO2 coaxiale digitale aansluiting van
dit toestel. Met deze verbinding kunt u naar de AUDIO2 schakelen door te drukken op de "CD" SCENE-toets
■
Een draaitafel aansluiten
Sluit de audio-uitgang van de draaitafel aan op de PHONO-aansluitingen van dit toestel.
Audio uitgang
GND
AUDIO
L
R
Draaitafel
Sluit uw draaitafel aan op de GND-aansluiting van dit toestel om ruis in het signaal te onderdrukken.
