Montage

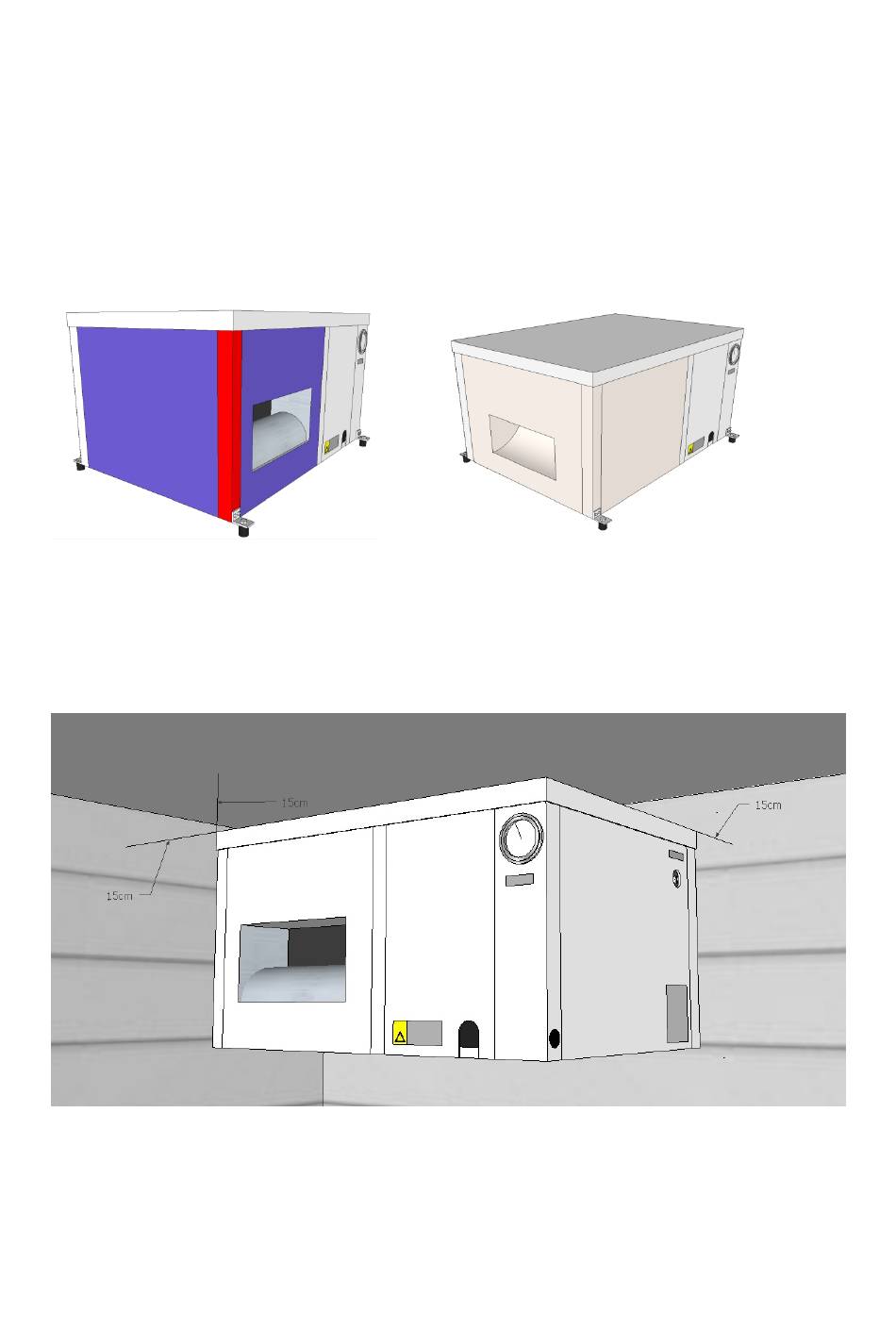

Ventilator montage (voorkant / zijkant)
Als de unit geplaatst wordt in een smalle ruimte of in de nok van een puntdak, kan de
ventilator uitblaas aan de korte kant van de unit geplaatst worden.
Dit wordt simpelweg gedaan door de paarse panelen om te wisselen. Het ventilatorpaneel
wordt compleet omgezet naar de korte kant van de unit. Door de rode hoeksteun los te
maken hoeven er geen kabelverbindingen los genomen te worden.
Montage
Aan de achterzijde van de unit waar de koolstof- /stoffilter en de luchtinlaat zich
bevinden moet een afstand van ten minste 15 cm t.o.v. de muur worden aangehouden
om een goede aanzuiging van de lucht te garanderen. De afstand tussen de bovenkant
van de unit en het plafond dient ook minimaal 15 cm te zijn. Grotere afstanden hebben
de voorkeur. De unit moet vrij van de wanden staan om contact geluiden tegen te gaan.
De unit dient dusdanig gemonteerd te worden dat de zijde van de condensatie afvoer
tenminste 1 cm lager is (afschot) dan de andere zijde om er zeker van te zijn dat het
condensatiewater goed wegstroomt. In de praktijk zijn verhogingen van 1 cm op alle
hoeken, behalve de hoek van het elektrische compartiment, precies goed voor een
correcte afloop. Het gebruik van een waterpas is hierbij aan te raden.
