Danfoss DHP-A Opti Installatiehandleiding pagina 17
Voor woningen
Verberg thumbnails
Zie ook voor DHP-A Opti:
- Servicehandleiding (40 pagina's) ,
- Installatiehandleiding (77 pagina's) ,
- Gebruikershandleiding (31 pagina's)
Inhoudsopgave
Advertenties
Installatiehandleiding
DHP-L, DHP-L Opti, DHP-L Opti Pro/DHP-L Opti Pro +
455
596
Danfoss Heating Solutions
Warmtepompen voor woningen
440
300
1
40 ±10
690
6
4
3
5
1

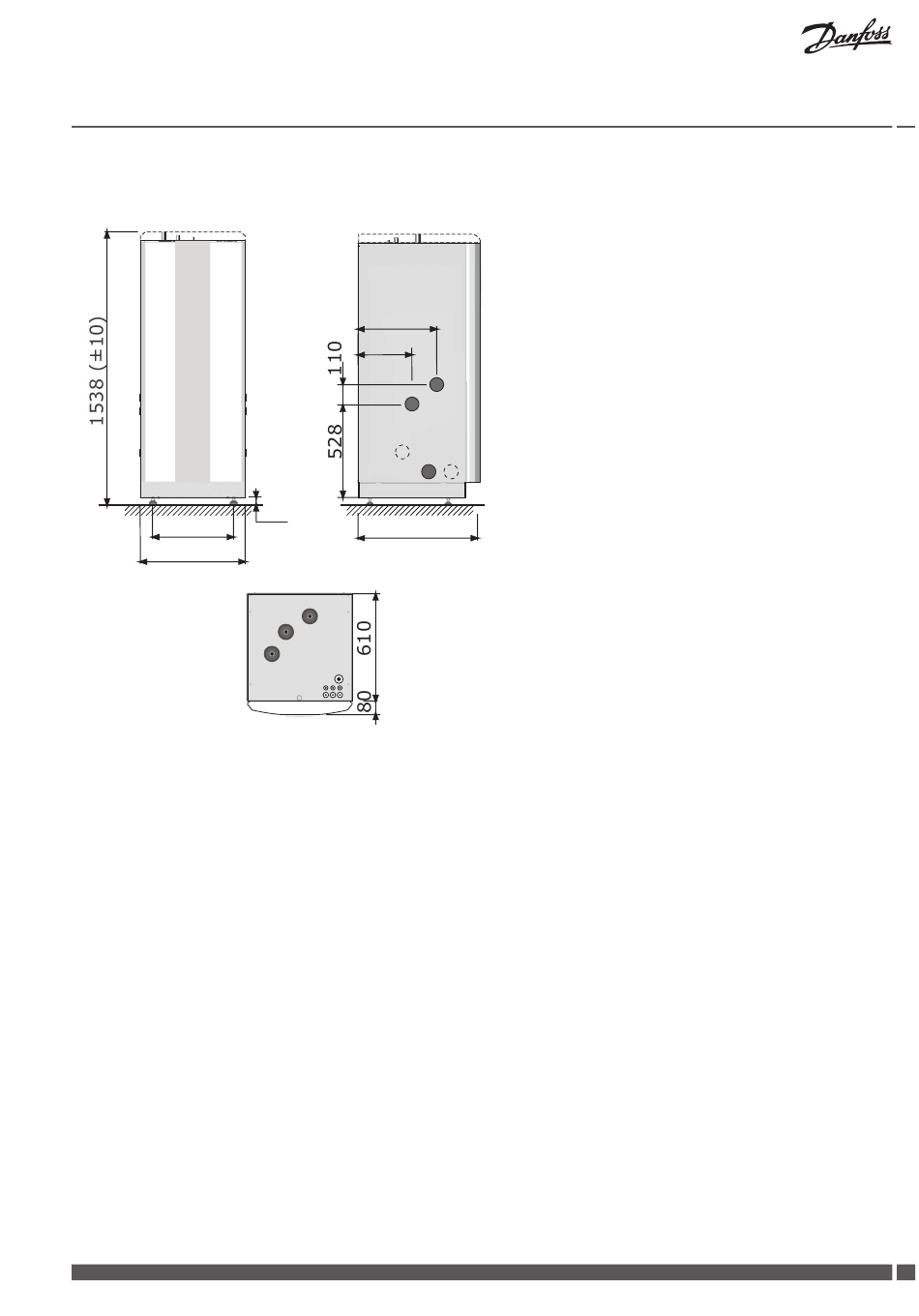

Brine naar, 28 Cu
2
Brine van, 28 Cu
3
Aanvoerleiding verwarmingssysteem, 22 Cu: 4-10 kW,
28 Cu: 12-16 kW
(Pro +: Aanvoerleiding verwarmingssysteem, 22 Cu: 6–8kW,
28 Cu: 10–17 kW)
4
Retourleiding verwarmingssysteem, 22 Cu: 4-10 kW, 28
Cu: 12-16 kW
(Pro +: Retourleiding verwarmingssysteem, 22 Cu: 6–8kW,
2
28 Cu: 10–17 kW)
5
Doorvoer voor voeding, sensor en communicatiekabels
6
Aanvoerleiding naar boiler, 22 Cu (geldt alleen voor
DHP-L Opti Pro/DHP-L Opti Pro +)
7
7
Retourleiding vanaf boiler, 22 (flexibele slang)
De brineleidingen (1), (2) en de retourleiding boiler (7) kunnen
worden aangesloten op de rechter- of linkerkant.
VMGFQ210
17
