1. Slotmontage
Het slot kan in alle 4 inbouwrichtingen gemonteerd worden.
Het combinatieslot heeft een standaard montageraster van 66,5 x 41 mm en wordt middels 3
meegeleverde M6 bevestigingsschroeven gemonteerd. Handvast aandraaien.
Het sluitmechanisme moet de schoot in uitgeschoven stand (8mm) van beide zijkanten voldoende
blokkeren. Indien maar één zijde afsluit moet een steun aan de tegenoverliggende zijde
aangebracht worden. De speling tussen sluitpunt respectievelijk steun en schoot bedraagt 0,5-
1mm. De steun is niet noodzakelijk indien de zijdruk met 1,8kN begrensd wordt. Schoottegendruk
maximaal 1kN.
2.
Montage van de cijferknop: Spindel heeft US-schroefdraad 5/16-40 UNS-2A
(spindelgroef op „44"). Rozet zo monteren, dat openingssymbool loodrecht boven staat. spindel
zodanig pas zagen, dat het spindeleinde gelijk ligt met de cam. Spindel mag niet uitsteken.
Slotdeksel niet demonteren.Knop handvast in de cam draaien en ca.1 omwenteling terugdraaien
tot aan de juiste spie positie. Speling ca.0,5mm axial.
De spindeldoorvoer door de pantsering mag een doorsnee hebben van max. 10-12mm.
3. Spie positie

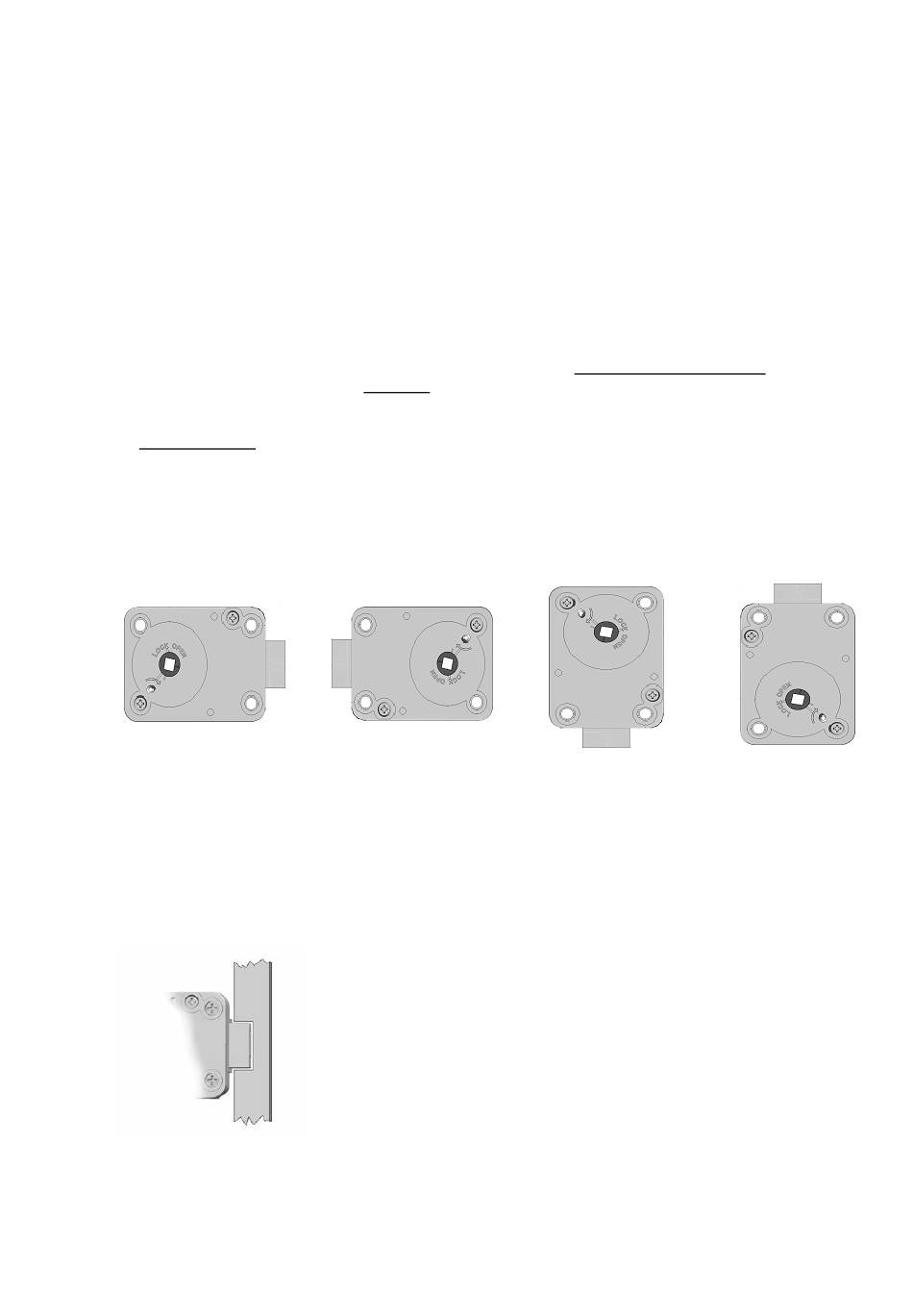

Al naar gelang de inbouw van het slot zijn 4 spie posities mogelijk die op de cam aangegeven zijn:
RH, LH, VU, VD.
Vanaf de montagezijde gezien:
RH
De juiste spie positie is erg belangrijk, omdat anders de „verboden zone" (laatste cijfer niet tussen
0-20) in het bedieningsbereik verschuift en tot slotfouten kan leiden.
4. De spie aanbrengen
Staat de spindelgroef op de goede spie positie dan de bijgevoegde spie zorgvuldig inslaan, zodanig
dat de kop op de spindel ligt.
5.
M-LOCKS BV
Vlijtstraat 40
NL-7005 BN Doetinchem
Mechanisch Combinatie Slot
LH
Draai de cijferknop naar links om de schoot uit te schuiven. De schoot
moet makkelijk naar eind positie schuiven en mag het schootgat niet
raken.
ver. 1.3 20210211
6
VD
Tel: +31 (0)314 376 876
Fax: +31 (0)314 376 878
www.m-locks.com
VU
