DIN Rail montage
Plaatsen van de DIN rail
montageset
Stap1:
Pas en stop de 4 bevestiging
clips van de DIN rail
montage in de 4 gaten in de
achterzijde van de
frequentieregelaar.
Stap2:
Druk de DIN rail naar
voren tot de middelste clip
goed vast zit aan de
achterzijde van het paneel.
Monteren van de regelaar op de DIN-rail:
De DIN rail behoort minimaal 35mm breed te zijn.
Monteren van de
Easy-drive
Plaats als eerste de groef die aan de achterzijde
van de frequentieregelaar aan de bovenzijde van
de DIN rail druk daarna de frequentieregelaar
voorzichtig naar beneden tot deze klik zegt en
vast zit.

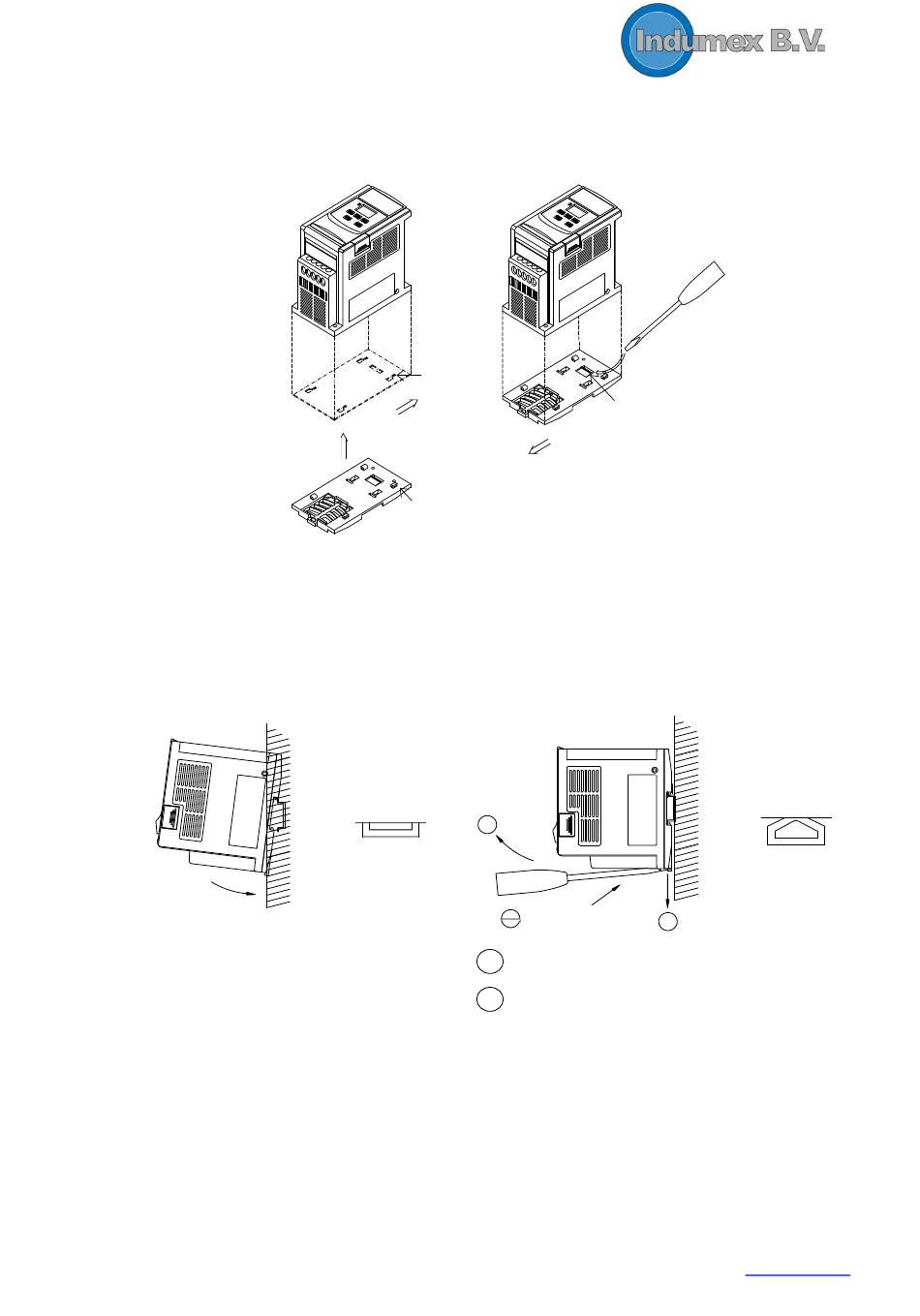

Fig 6 DIN rail montage
Indumex B.V. - Sloterweg 358-b - 1171 VK - Badhoevedorp - Tel 020—65 98 301 - Fax 020-65 93 599 -
Uitsparing
Stap 2
Stap 1
Bevestigings clip
Montage clip
11
Stap 1
middelste clip
Stap 2
Verwijderen van de
Easy-drive
2
Schroevendraaier
1
Trek de montage clip naar beneden.
2
Trek de frequentieregelaar naar voren.
Verwijderen van de
DIN rail montageset
Gebruik een kleine
schroevendraaier, stop
deze in de middelste
clip van de DIN rail en
druk voorzichtig op de
schroevendraaier om
de DIN rail te
verwijderen van de
frequentieregelaar.
Trek aan de
montage clip
1
