Indien de verbinding niet dicht is:
1.
Maak de verbinding weer los en controleer de
buis op beschadiging.
2.
Draai de wartelmoer handvast aan en haal deze
vervolgens met een steeksleutel nogmaals 1/8 tot
1/4 omwenteling aan, omdat de klemring zich al in
een klempositie bevindt.
Het apparaat op warmtebron, drinkwaterlei-
dingen en verwarmingscircuit aansluiten
1.
Monteer afsluiters aan het verwarmingscircuit.
2.
Breng op het hoogste punt van de warmtebron en
het verwarmingscircuit een ontluchter aan.
3.
Aanbeveling: Monteer aan de ingang van de
warmtebron een vuilfilter met zeefgrootte 0,9 mm.
4.
Sluit het warmdrinkwaterbuffervat in overeen-
stemming met de lokale voorschriften aan.
5.
Aanbeveling: Monteer een expansievat met door-
stroomarmatuur,
om
waterslagen te compenseren en onnodig water-
verlies te voorkomen.
6.
Zorg ervoor dat de bedrijfsoverdruk ( 'Techni-
sche gegevens/leveringsomvang' op pagina 24)
in acht wordt genomen. Monteer indien nodig een
drukregelaar.
6.4 Elektrische aansluitingen tot
stand brengen
LET OP
Vernieling van de compressor door een verkeerd
draaiveld!
► Verzeker u ervan dat voor de voedingsstroom een
rechts draaiveld beschikbaar is.
16
Technische wijzigingen voorbehouden | 83056600cNL – vertaling van de installatie- en gebruikershandleiding | ait-deutschland GmbH
drukschommelingen
en
Fundamentele informatie over de elektrische
aansluiting
AANWIJZING
Zorg ervoor dat het apparaat te allen tijde met
stroom wordt gevoed. Na werkzaamheden
binnen in het apparaat en na het aanbrengen
van de apparaatpanelen moet de elektrische
voeding direct weer worden ingeschakeld.
●
Voor elektrische aansluitingen gelden eventueel
voorschriften van het lokale energiebedrijf.
●
De stroomvoorziening van de warmtepomp moet
uitgerust zijn met een vermogensschakelaar vol-
gens IEC 60947-2 die op alle polen is aangeslo-
ten en een afstand van ten minste 3 mm tussen
de contacten heeft.
●
Let op de waarde van de uitschakelstroom
( 'Technische gegevens/leveringsomvang' op
pagina 24).
●
Neem de voorschriften voor elektromagnetische
compatibiliteit (EMC) in acht:
– Leg regel-/sensorleidingen en de voedingslei-
ding van het apparaat op voldoende afstand
van elkaar (> 100 mm).
– Leg niet-afgeschermde elektriciteitsleidingen
en afgeschermde leidingen (LIN-buskabels) op
voldoende afstand.
●
Patchkabels en LIN-buskabels mogen niet wor-
den verlengd. Er kunnen LIN-buskabels tot een
lengte van 30 m worden gebruikt.
Kabels en leidingen naar binnen trekken en
verbindingen tot stand brengen
1.
Stroomvoerende kabels moeten worden gestript,
voor ze in de kabelgoot van de schakelkast wor-
den gelegd.
2.

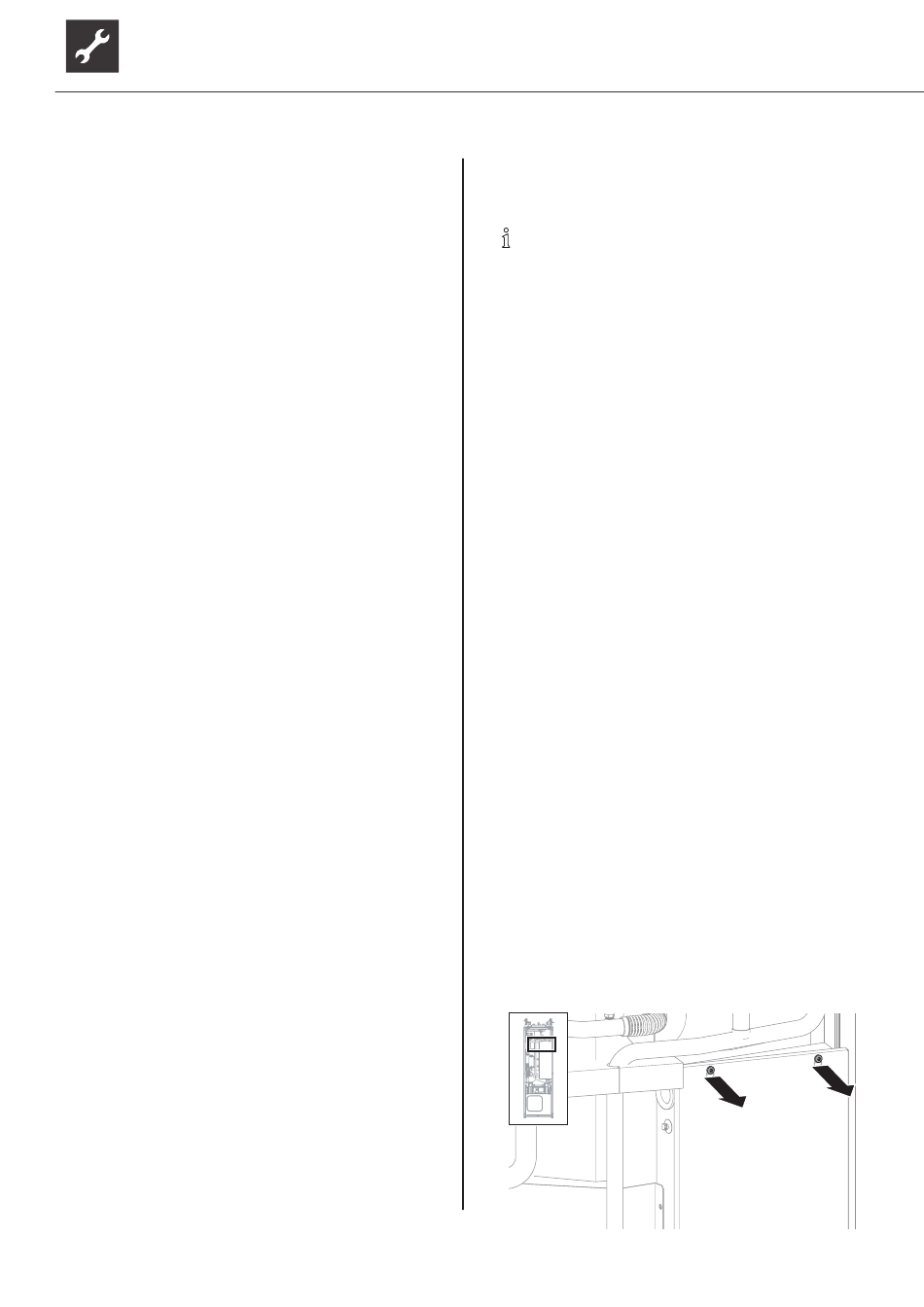

De elektrische schakelkast openen:
– Draai de 2 schroeven aan de bovenzijde van de
afdekplaat van de elektrische schakelkast los.
– Neem de afdekplaat weg.
