Module tweede kring
(AM3-11)
Kit alarmmodule (in optie)
2
664Y2500.B
ELEKTRISCHE AANSLUITING
1
2
3
Tabel HeatMaster
NL • 11
1 - Contact verwarmingspomp:
Dit contact sluit zich wanneer er vraag is naar verwarming.
2 - Sluitcontact van de 4-wegklep (3-weg):
Dit contact sluit als de MCBA-regelaar de 4 (3)-wegklep
moet sluiten om de beginwaarde van de verwarmingskring te
bereiken.
3 - Contact opening van de 4 (3)-wegkraan:
Dit contact sluit als de MCBA-regelaar de 4 (3)-wegklep moet
openen om de gewenste waarde van de verwarmingskring te
bereiken.
Oorspronkelijk is de verwarmingskring door de
AM3-11 module gestuurd gedeactiveerd; voor de
inbedrijfstelling is de wijziging van parameter 34 nodig
(50 i.p.v. 00) zie pagina's 20 tot 22.
OPGELET: Deze parameter mag enkel worden
gewijzigd door de erkende installateurs van ACV.
®
71 / 101

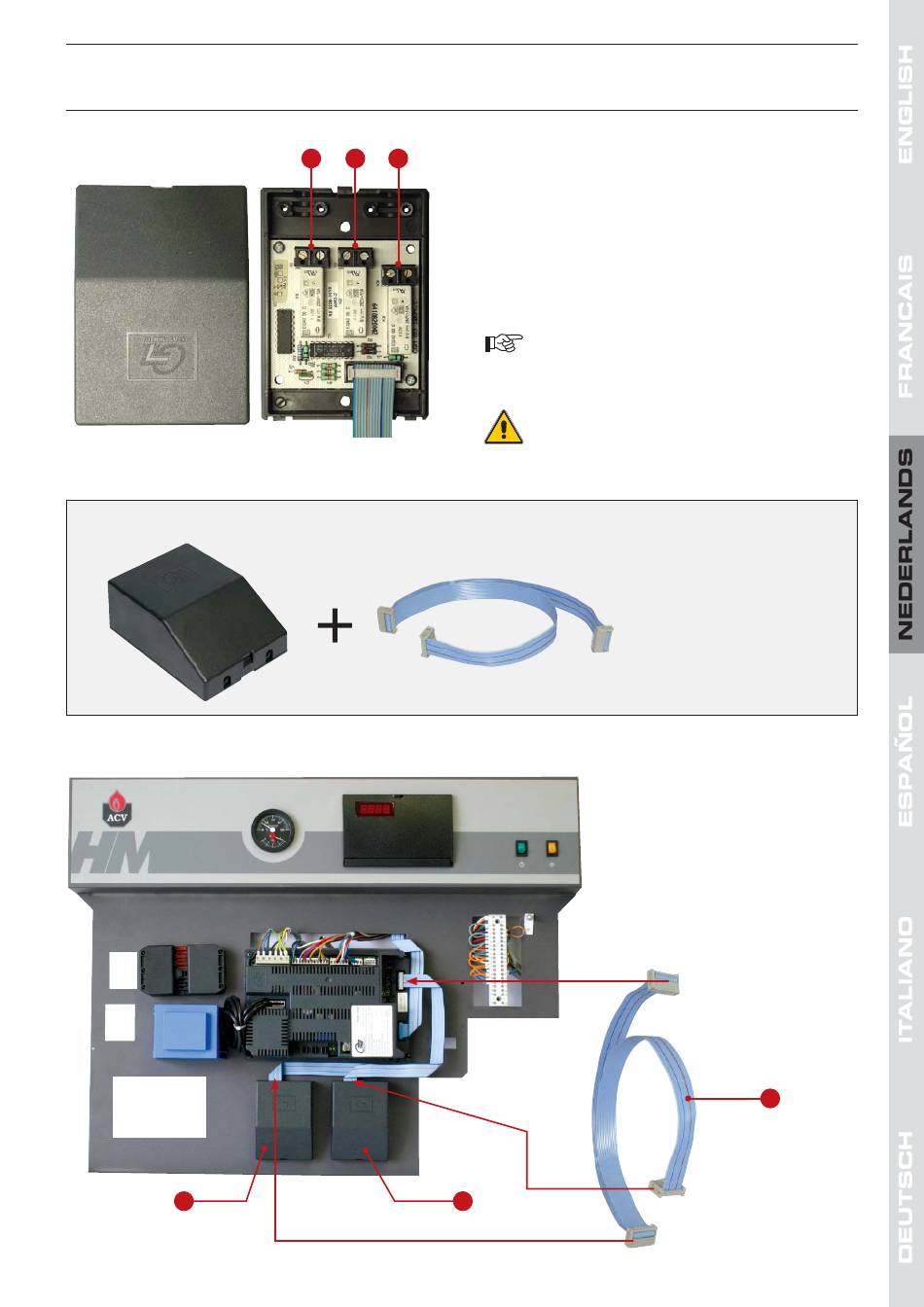

1. Verbinding lintkabel voor alarmmodule
(optioneel)
2. Module AM3-2 (optie)
3. Module AM3-11 (optie)
3
