a 3 stuks montagebescherming
voor het opvulstuk bij de montage
van de bevestigingskolom
b 2 slangklemmen
voor de bevestiging van de luchtaf-
voerbuis
c 1 reduceerstuk
voor een luchtafvoerbuis C 125 mm
d 1 terugslagklep
die in de uitblaastuit van de motor-
eenheid wordt ingebouwd.
(niet bij luchtcirculatie)
e Uitschuifbare montageplaat
voor de bevestiging van de afzuig-
kap aan de muur
f Ombouwset voor luchtcirculatie
dat bestaat uit een uitblaasrooster en
een aluminium slang.
Wordt niet standaard meegeleverd,
maar moet apart worden bijbesteld.
7 schroeven 5 x 40 mm en
7 pluggen S 8
voor de bevestiging van de montage-
plaat aan de muur
De schroeven en pluggen zijn ge-
schikt voor een massieve muurcon-
structie.
Gebruik voor andersoortige muur-
constructies bevestigingsmateriaal
dat daarbij past.
Let er op dat de muur stevig genoeg
is voor de afzuigkap.

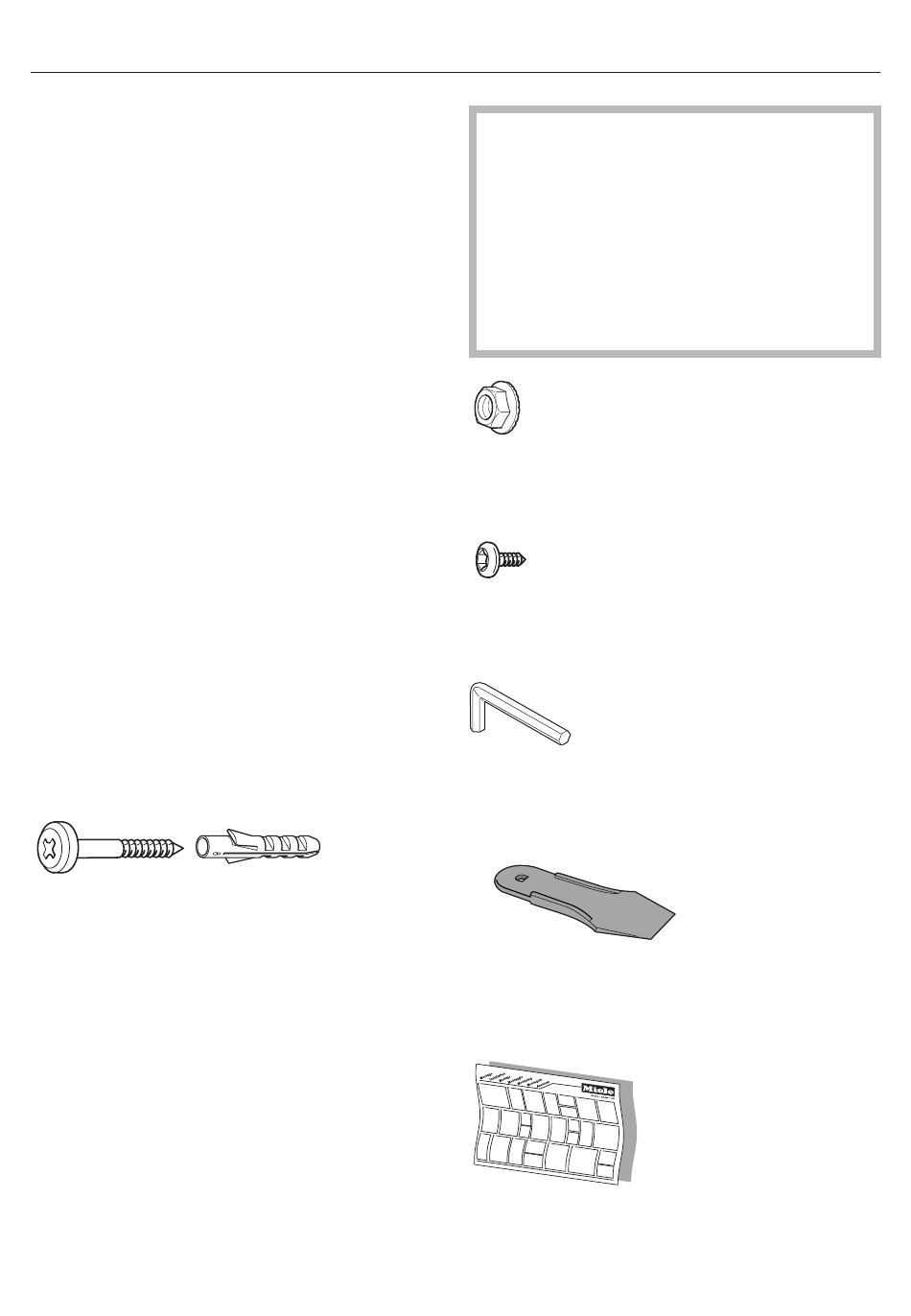

2 borgmoeren M 6
voor de bevestiging van het apparaat
2 schroeven 3,9 x 7,5 mm
voor de bevestiging van de kolom
1 inbussleutel
voor het stellen van het apparaat in de
hoogte
1 spatel
voor het verwijderen van de lampafdek-
kingen, de decorplaten en de kolom
