Uitgang/Toegang
Waarde
BAT
24 V= / 1 A
BL
OPEN
RESET

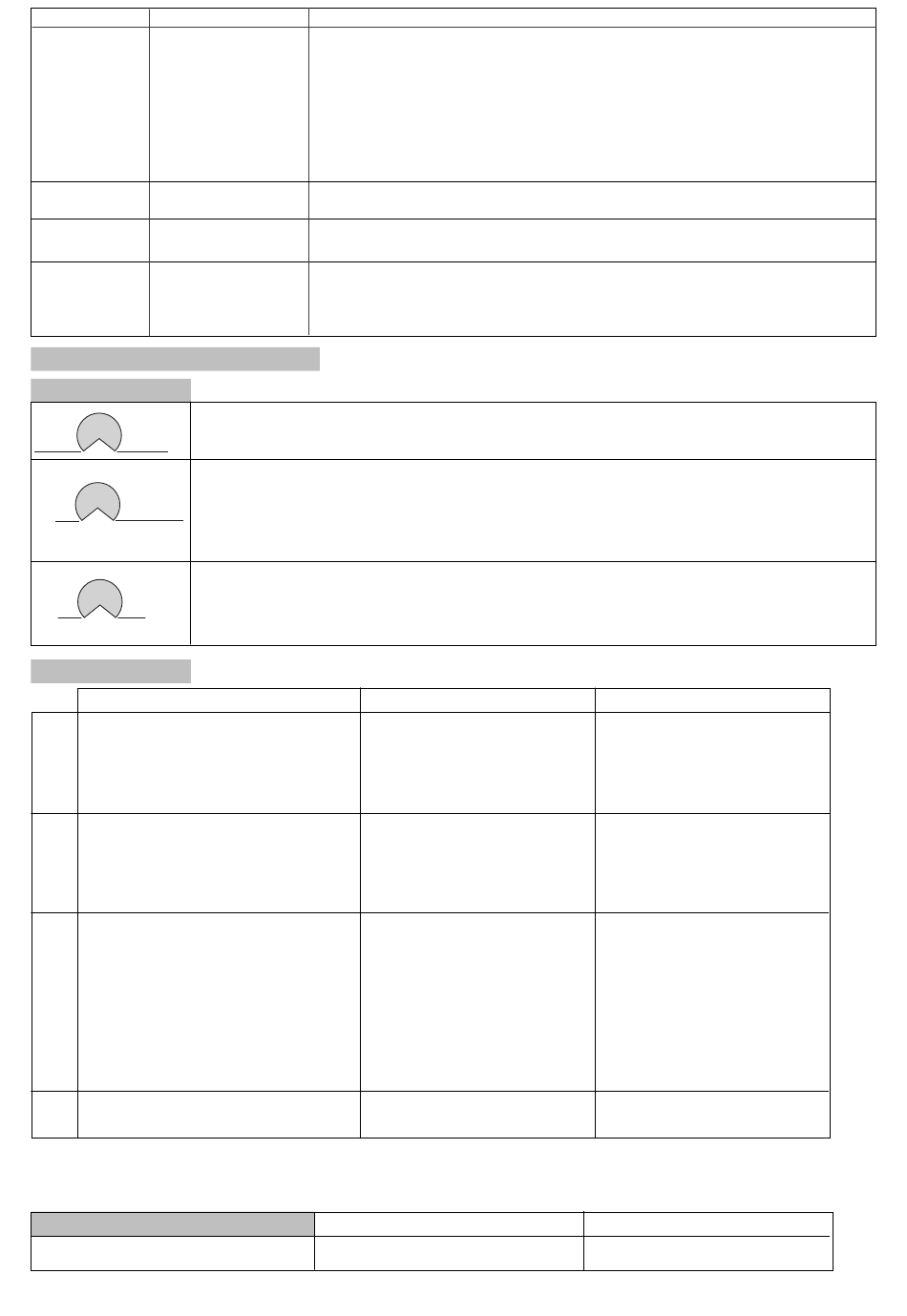

4.3 SELECTIES EN AFSTELLINGEN
4.3.1 Trimmer
TC
Automatische sluitingstijd. Van 0 tot 30 s. Stelt de tijd af die verloopt tussen het eind van de
openingsmanoeuvre en het begin van de automatische sluiting.
MIN=0 s
MAX=30 s
R1
Afstelling duwkracht op de obstakels. Het elektrische schakelbord is voorzien van een
veiligheidsvoorziening die in aanwezigheid van een obstakel tijdens de openingsmanoeuvre de
beweging stopt, terwijl deze tijdens de sluitingsmanoeuvre de beweging stopt of omkeert.
MAX=disabled
MIN
R1 = MIN.: heeft men de maximale gevoeligheid (minimum duwkracht)..
R1 = MAX.: de opsporingsfunctie is buiten werking gesteld (maximale duwkracht).
RP
Gedeeltelijke opening.
RP = MIN.: de opening is gelijk aan 5% van de totale doorlatingsopening.
RP = MAX.: de opening is gelijk aan 60% van de totale doorlatingsopening.
MAX
MIN
N.B.: RP niet kleiner dan 1/4 instellen.
4.3.2 Dipswitch
Beschrijving
DIP1
Blokkeerfunctionering
DIP2
Selectie looprichting
DIP3
Selectie batterijenfunctie
DIP4
Batterijen leeg (alleen bruikbaar als
DIP3=ON)
(*) Fabrieksinstelling
4.3.3 Signaleringen
Led POWER ALARM
Het E.S. verbindt de batterij alleen in aanwezigheid van net en houdt deze
opgeladen; deze gebruikt de batterij in buffer of in afwezigheid van net en schakelt
de batterij uit wanneer de spanning onder de 22 V daalt na 30 s. Om de batterijen
op te laden, het net en de batterijen minstens 30 min eerder verbinden dan het
starten van de installatie. Om het E.S. van voeding te ontdoen moet men de
voeding wegnemen en de batterijen uitschakelen. ATTENTIE: de batterijen
moet altijd verbonden zijn aan het elektrische schakelbord.
Blokkeringsvoorziening. Uitgang voor voeding blokkeringsvoorziening.
Toets voor activering openingsmanoeuvre.
Toets voor activering van de RESET. De eerste openings- of sluitingsbeweging
wordt uitgevoerd op lage snelheid en laat de automatische les toe van de
aanslagsposities (aanwinst).
OFF
Blokkering niet gevoed met deur
gesloten. Een opent-bediening
voedt de blokkering gedurende
de gehele manoeuvre Men
moet DIP1=OFF instellen (*)
Opening naar rechts voor
automatiseringen met één
paneel/selectie
automatiseringen met twee
panelen. (*)
Anti-paniekfunctie.
In
afwezigheid
netvoeringen,
bufferbatterijen,
automatisering open en blijft
open. Bij het voltooien van de
manoeuvre worden de batterijen
losgekoppeld
voedingscircuit. (*)
Laatste manoeuvre bij het
sluiten (*)
Toegang
Aanwezigheid voeding 24 V=
11
Beschrijving
/
Opening richting links
voor
Continuïteitsfunctie.
van
In afwezigheid van netvoering
met
heeft men servicecontinuïteit
gaat
de
met batterijen.
van
het
Laatste manoeuvre bij het
openen
KNIPPEREND
Storing encoder/automatisering
ON
DITEC S.P.A - IP1759 - Rex
