5. Opbouw en werking
5. Opbouw en werking
5.1 Werkingswijze van de pomp
De aandrijving van de pomp vindt plaats via
een wormwielaandrijving (1), bestaand uit
een worm en het bijbehorende wormwiel. Het
wormwiel drijft de excentrische aandrijfas (2)
aan met de daarop aangebrachte roervleugel
(3). De roervleugel (3) drukt de smeerstof
door de zeef (4) in de aanzuigruimte van de
pomp.
De excentrische aandrijfas (2) is voorzien van
een naaldgelagerde geleidingsring (FF (5))
(twee kogelgelagerde geleidingsringen FB
(6,7)) met het oog op de opname van de
pompzuigerkoppen van de pompelementen
(FF (8)) (FB (9)).
Door de excentrische beweging van de
geleidingsring(en) worden de ingehangen
pompzuigers van de pompelementen
gedwongen bewogen.

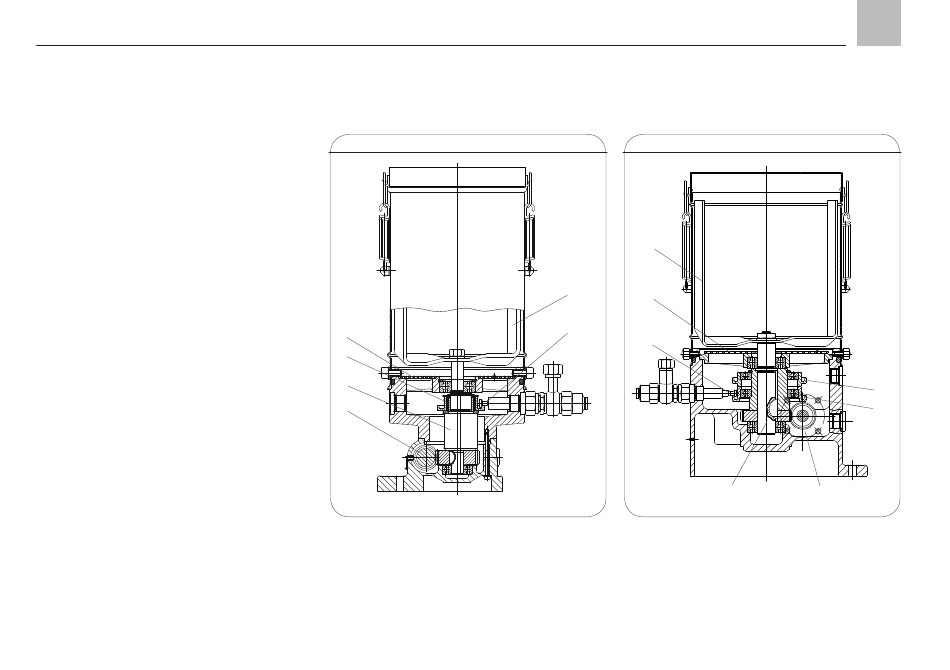

Fig. 1
Weergave in dwarsdoorsnede FF
4
5
2
1
Fig. 2 Weergave in dwarsdoorsnede FB
3
3
4
8
9
2
NL
Bladzijde 33
7
6
1
