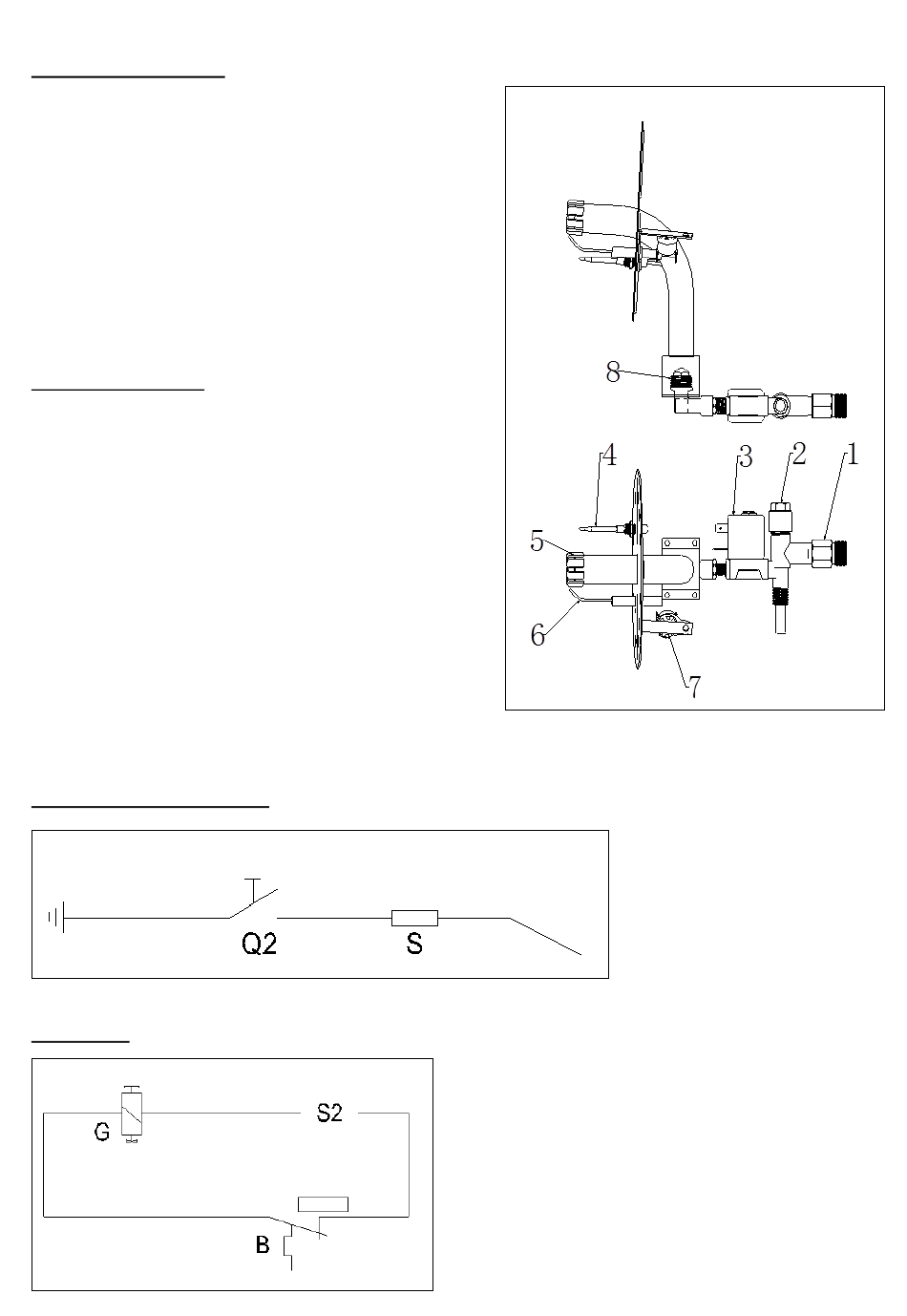

Gaszufuhrsystem
1. Anschlussmutter Gaszufuhr
2. Gasventil
3. Elektromagnetisches Ventil
4. Thermoelement
5. Brennerkopf
6. Zündkerze
7. Überhitzungsschutz
8. Gasdüse
Funktionsprinzip:
Wenn der Heizer an der Gasversorgung
angeschlossen ist, strömt das Gas
nacheinander
an folgenden Teilen entlang:
1. Öffnung der Gaszufuhr (1)
2. Gasventil (2)
3. Elektromagnetisches Ventil (3)
4. Gasdüse (8)
5. Brennerkopf
durch einen Funken der Zündkerze (6)
6. Thermoelement (4), das durch die Wärme
des verbrannten Gases erhitzt wird
7. Überhitzungsschutz (7), der das elektromagnetische Ventil im Gasventil bedient.
Verdrahtungsschema
Zündung
(5),
am
Zündungspunkt
41
