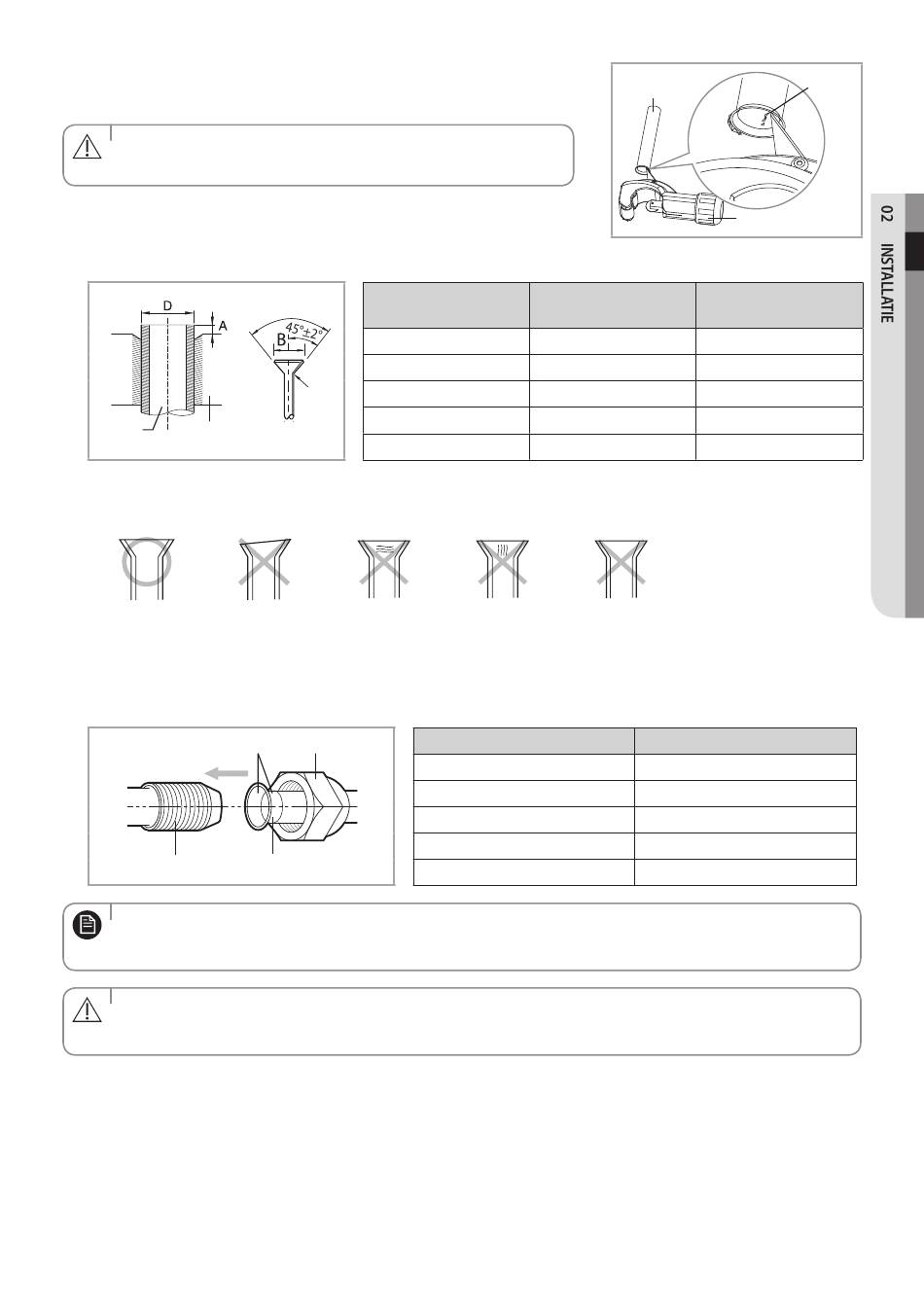

3. Teneinde een gaslek te voorkomen, verwijdert u met behulp van een ruimer alle
bramen bij de snijrand van de leiding.
• Houd de leiding met de opening naar beneden, om te voorkomen dat
bramen in de leiding terechtkomen.
VOORZICHTIG
4. Schuif een flensmoer iets in de leiding en pas de flens aan.
Leiding
Flens
5. Controleer of u het uiteinde van de leiding correct hebt gefelst.
- Hier volgt een aantal voorbeelden van onjuist gefelste leidingen.
Correct
6. Lijn de leidingen uit om ze gemakkelijk te kunnen aansluiten. Draai de flensmoeren eerst met de hand aan en vervolgens met
een momentsleutel en hanteer daarbij het volgende aanhaalmoment:
Breng bevroren olie aan
Binnenuitlaatleiding
• Uitoefening van teveel kracht kan tot gaslekkage leiden.
OPMERKING
• Reinigen met zuurstofloze stikstof tijdens het hardsolderen.
VOORZICHTIG
Buitendiameter
90°± 2°
[D (mm)]
R 0.4
~0.8
Beschadigd
Scheef
oppervlak
Flensmoer
Verbindingsstuk
NEDERLANDS-27
Diepte [A mm)]
ø6,35
ø 9,52
ø 12,70
ø 15,88
ø19,05
Gebroken
Ongelijke dikte
Buitendiameter [mm(inch)]
ø6,35 (1/4")
ø9,52 (3/8")
ø12,70 (1/2")
ø15,88 (5/8")
ø19,05 (3/4")
Leiding
Leidingsnijder
Flensgrootte [B (mm)]
1,3
8,7~9,1
1,8
12,8~13,2
2,0
16,2~16,6
2,2
19,3~19,7
2,2
23,6~24,0
Aanhaalmoment (N•m)
14-18
34-42
49-61
68-82
100 – 120
Braam
