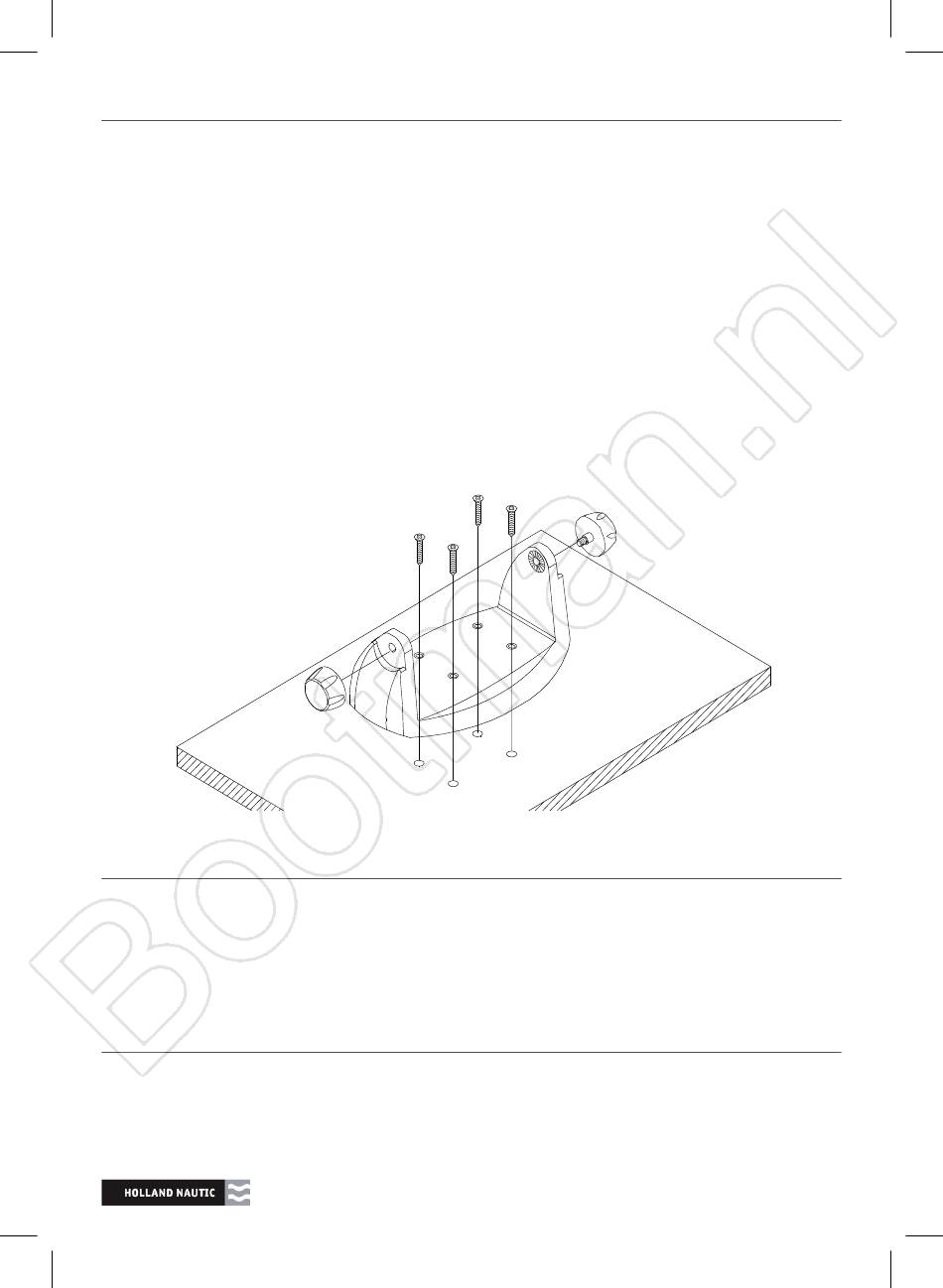

7-4 De kantelvoet installeren
1.
Plaats de kantelvoet op de gekozen locatie en gebruik een zacht potlood om de
schroefgat posities op het montageoppervlak af te tekenen.
2.
Als u niet bij de achterkant van de montagepositie kunt komen om de moeren te
bevestigen, gebruikt u de zelftappende schroeven in plaats van de getoonde bouten.
Als u in polyester boort, moet u een boortje kleiner dan 5 mm gebruiken om de
schroefgaten voor te boren.
Anders boort u de gemarkeerde gaatjes met een boortje van 5 mm. Boor helemaal door
het montageoppervlak heen.
3.
Gebruik een kruiskopschroevendraaier en de vier bouten, veerringen, platte ringen en
moeren om de kantelvoet op de gekozen plaats te bevestigen.
4.
Schuif de marifoon op de kantelvoet.
5.
Steek de twee schroefknoppen door de gaten en draai ze voldoende aan om de
marifoon in de gewenste kijkhoek te houden.
7-5 De kijkhoek veranderen
De marifoon kan +/- 20º in de voet worden gekanteld. De huidige kijkhoek veran deren:
1.
Houd de marifoon vast en draai de schroefknoppen voorzichtig los totdat de marifoon
kan worden bewogen.
2.
Kantel de marifoon in de gewenste stand en draai de schroefknoppen weer vast.
7-6 De marifoon inbouwen
1.
Bevestig de installatie sjabloon met tape op de gekozen inbouwplaats.
2.
Zaag het deel uit dat met de doorgetrokken donkere lijn is aangegeven. (De
streepjeslijn geeft de totale oppervlakte aan die door het front van de marifoon zal
worden ingenomen na installatie.) Boor de 4 schroefgaten.
Lowrance - Link-5 Handleiding voor gebruik en installatie
49
