SMA Solar Technology AG
Toegepaste grootte
PG16

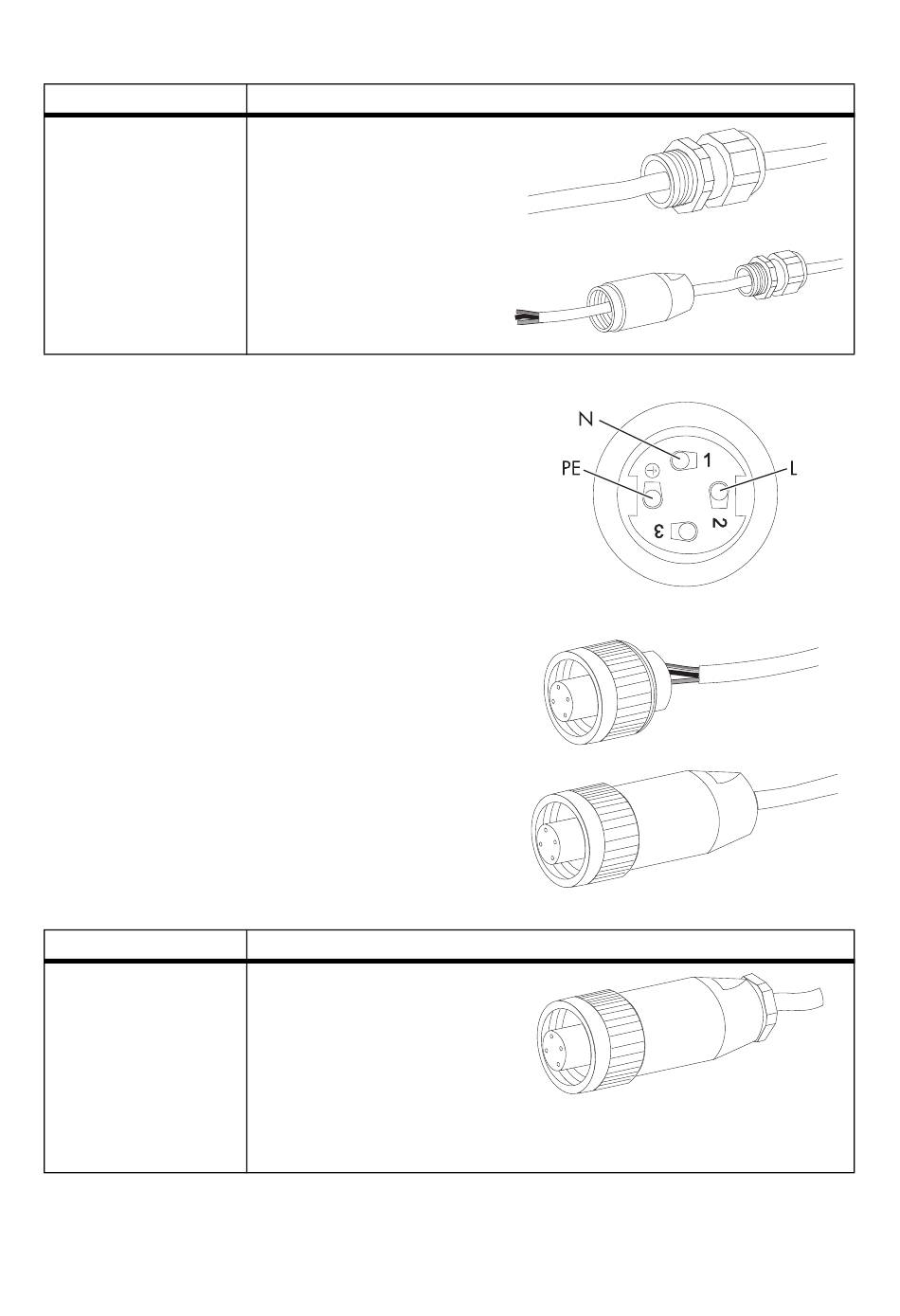

8. De aardleiding PE (groen-geel) in de schroefklem
met het aardingsteken op de aansluitbus steken en
de schroef vastdraaien.
9. De nulleider N (blauw) in de schroefklem 1 van de
aansluitbus steken en de schroef vastdraaien.
10. Fase L (bruin of zwart) in de schroefklem 2 bij de
aansluitbus steken en de schroef vastdraaien.
11. Schroefklem 3 bij aansluitbus vrij laten.
12. Controleren of de aansluitaders goed vastzitten.
13. De schroefmof op de aansluitbus draaien.
14. De stelschroef op de schroefmof vastdraaien.
Toegepaste grootte
PG13,5
Installatiehandleiding
Handelwijze
• Kabelschroefverbinding
PG16 over de
AC-leiding brengen.
• De schroefmof over de
AC-leiding brengen.
Handelwijze
De klemkorf inclusief afdichtring drukt zichzelf in de schroefmof en is niet
meer zichtbaar.
Elektrische aansluiting
SB11_12_17-INL094131
21
