(1) Controleer de spanning die op het te testen circuit kan aangelegd worden en stel
de functie- en bereikschakelaar in op de gewenste positie.
(2) Verbind het zwarte meetsnoer met de aardingsklem van het te testen circuit.
(3) Verbind het rode meetsnoer met het te testen circuit en druk op de testknop. De
buzzer wordt met tussenpozen geactiveerd tijdens het meten.
De stroom verlaat de aardingsklem en keert terug naar de lijnklem.
(4) Lees de weerstandswaarde af.
Opgelet: schakel de zekering uit (OFF) vóór de isolatietest
(5) Met de testprobe aangesloten op het te testen circuit, de testknop loslaten om de
capaciteit in de stroomkring te ontladen na de meting.
♦ Raak het circuit niet aan vlak na de test. De capaciteit die zich opgestapeld heeft in het
circuit kan een elektrische schok veroorzaken.
♦ Laat de meetsnoeren aangesloten op het circuit en raak het circuit niet aan totdat de
ontlading beëindigd is.
Meetprincipe voor isolatieweerstand
•
De weerstandswaarde wordt verkregen door een zekere hoogspanning aan te
leggen op de weerstand (isolatieweerstand) en door de stroom die erdoor vloeit te
meten.
Weerstandswaarde = Spanning/Stroom
RX = V / I

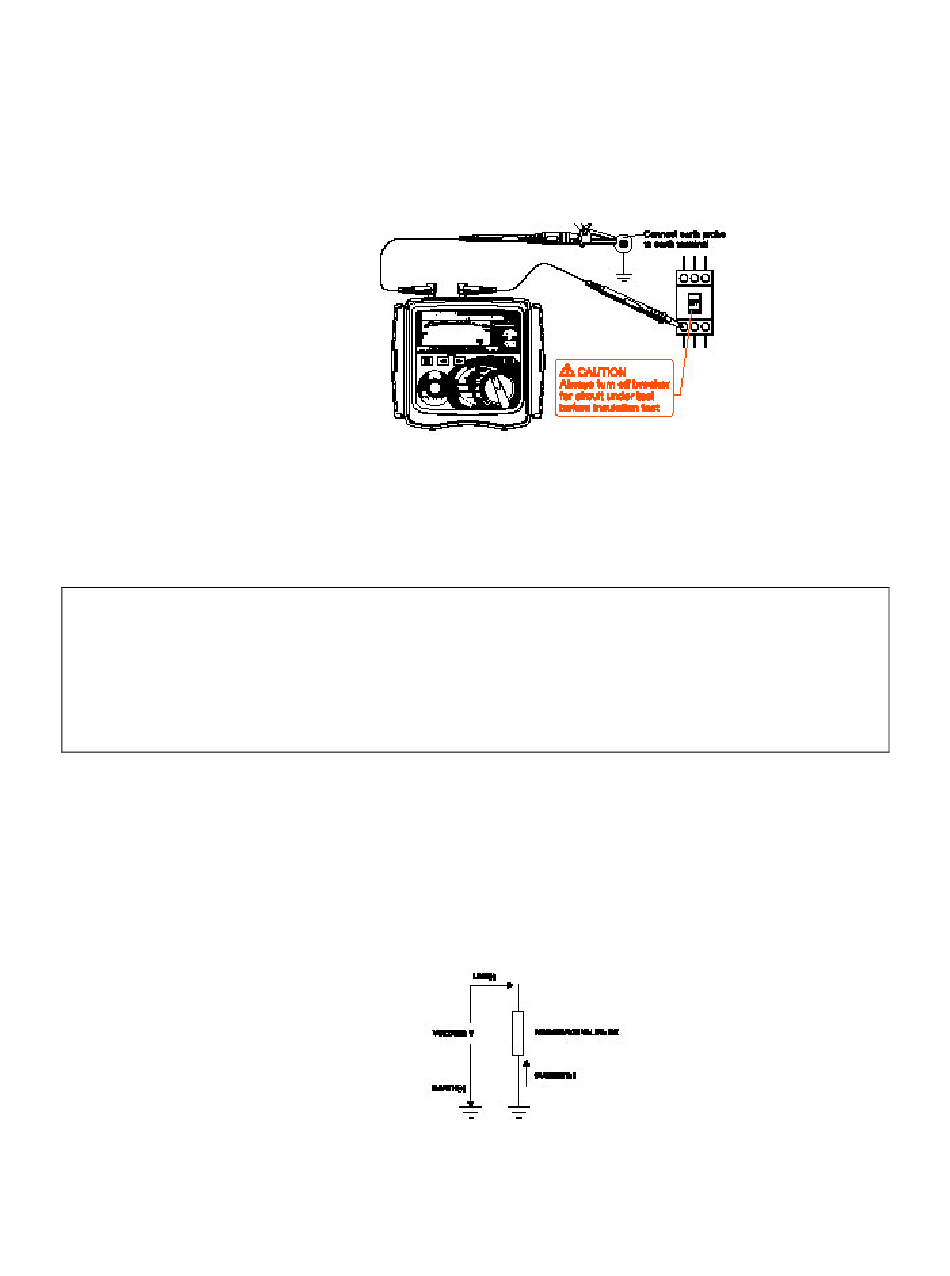

Verbinding van de aansluitklemmen voor isolatieweerstandstest
•
Verbind de aardprobe
met de aardingsklem
GEVAAR
10
