Stap 2: Optionele aansluitingen
CABLE
A
SATELLITE
ANTENNA
TV-OUT
ANTENNA-IN
C
Aansluiten op een kabelbox of
satellietontvanger
Optie 1
Als de kabelbox/satellietontvanger alleen
een antenne-uitgang (RF OUT of TO
TV) heeft,
raadpleegt u "Stap 1: Basisaansluitingen van de
recorder – De antennekabels aansluiten" voor
informatie over de aansluitingen op de TV.
TIPS: Raadpleeg de handleiding van de eventueel aangesloten apparaten voor alternatieve aansluitingen.
166
3_dvdr3450h_eu_dut_24482a.indd 166
3_dvdr3450h_eu_dut_24482a.indd 166
OUT
IN
VIDEO
AUDIO
RF
S-VIDEO
R
L
E
B
EXT
2
AUX - I/O
EXT
1
TO TV - I/O
Achterkant kabelbox of
TO TV
satellietontvanger (voorbeeld)
VIDEO (CVBS)
OUTPUT
L
R
COAXIAL
S-VIDEO (Y/C)
AUDIO
(DIGITAL AUDIO)
D

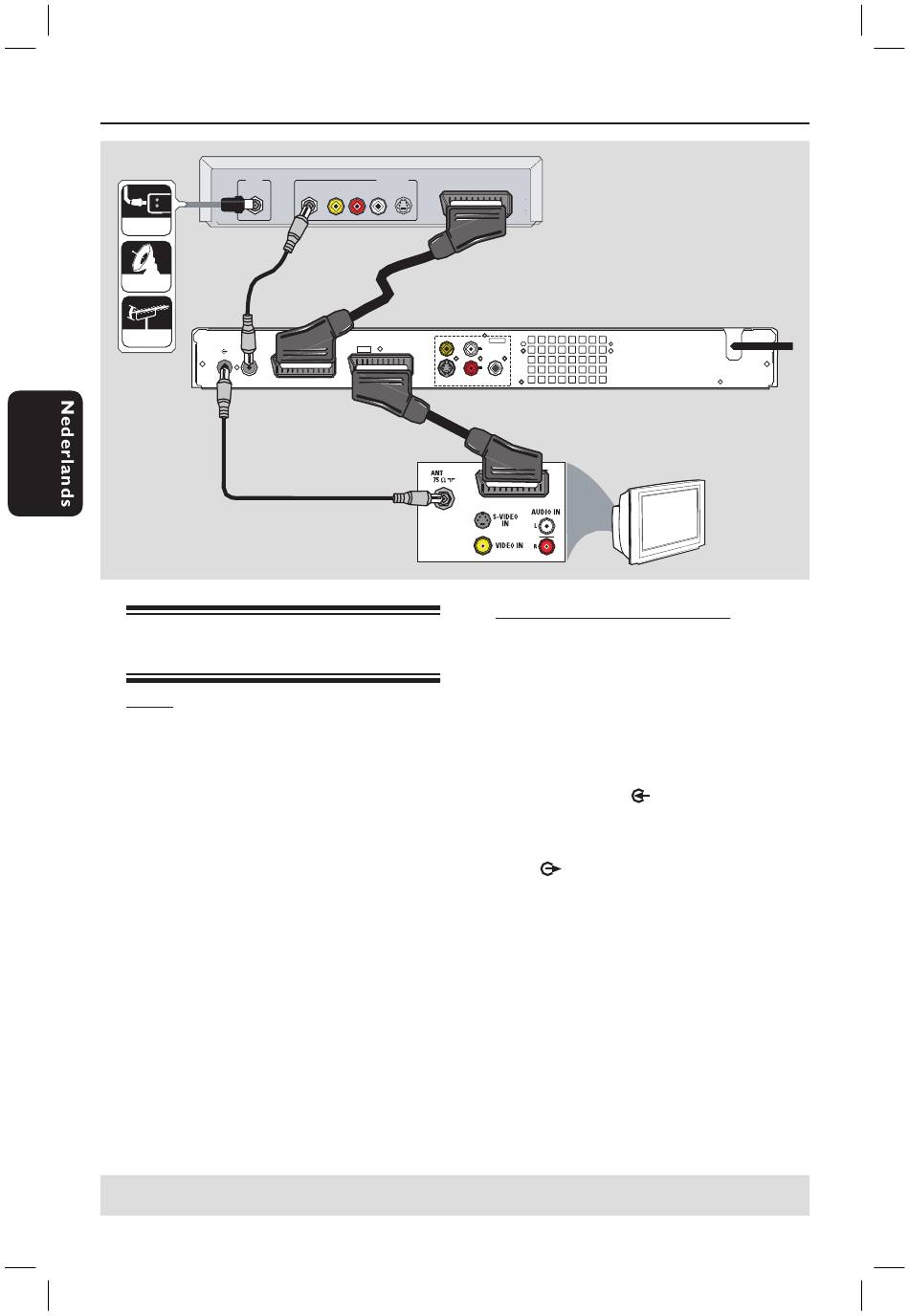

Optie 2 (zie bovenstaande afbeelding)
De kabelbox/satellietontvanger heeft
een SCART-uitgang:
A
Gebruik de bestaande antenneaansluiting naar
de kabelbox/satellietontvanger.
B
Gebruik een RF-coaxkabel om het signaal van
de kabelbox/satellietontvanger (of met het
etiket RF OUT of TO TV) te verbinden met
de ANTENNA-IN
recorder.
C
Gebruik een andere RF-coaxkabel om de TV-
OUT
-aansluiting van de recorder te
verbinden met de antenne-ingang van de TV.
D
Gebruik de SCART-kabel om de EXT1 TO
TV-I/O-aansluiting van de recorder te
verbinden met de overeenkomstige SCART-
ingang van de TV.
E
Gebruik een andere SCART-kabel om de
EXT2 AUX-I/O-aansluiting van de recorder
te verbinden met de SCART-uitgang (of TV
OUT of TO TV) van de kabelbox/
satellietontvanger.
~
MAINS
TV
-aansluiting op de
