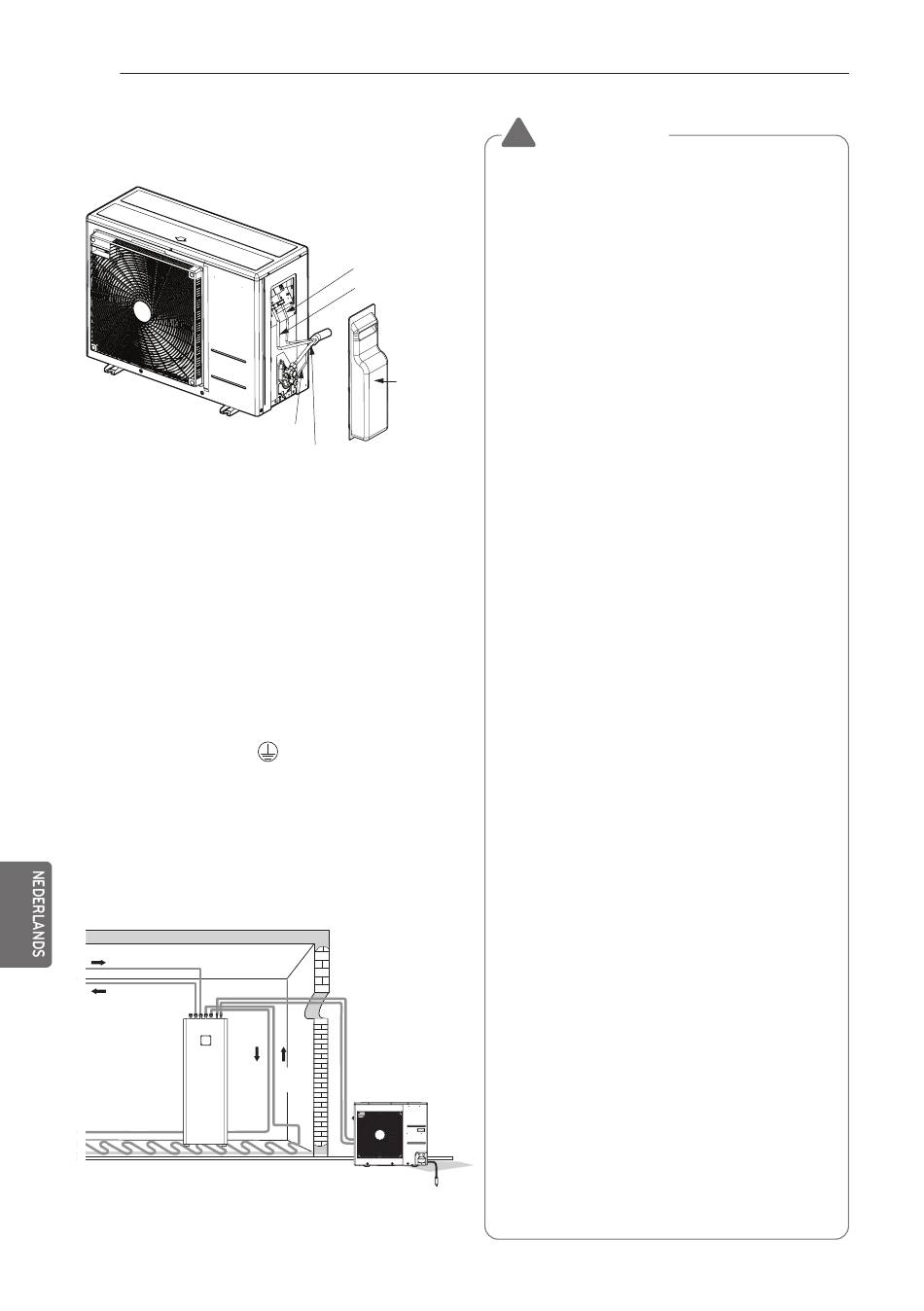

SLANGEN EN BEDRADING VOOR EENHEID BUITEN
58
Bedradingsprocedure voor
stroomkabel en aansluitkabel
Vloeistofleiding
Stap 1. Demonteer de afdekking van de
buitenunit door de schroeven los te
maken.
Stap 2. Sluit stroomkabel aan op
hoofdeindpunt voor stroom en de
aansluitkabel aan het regeleindpunt,
respectievelijk. Zie onderstaande figuur
voor gedetailleerde informatie. Bij het
aansluiten van de aardekabel dient de
diameter van de kabel groter te zijn dan
2
2.5 mm
om zeker van veiligheid te zijn.
De aardekabel wordt aangesloten op
het eindpuntblok waar het
aardesymbool
Stap 3. Gebruik kabelklemmen (of
snoerklemmen) om te voorkomen dat
de stroomkabel en aansluitkabel per
ongeluk verschuiven.
Stap 4. Monteer de afdekking weer op de
buitenunit met de schroeven.
Sanitair water in
Sanitair water uit
Water
uit
Verbindingskabel
Stroomkabel
Afdekking
Gasleiding
gemarkeerd is.
Water
in
LET OP
!
Na het controleren en bevestigen van de
volgende condities begint u met het
bedradingswerk.
• Maak de speciale stroombron voor de lucht-
naar-water hittepomp goed vast. Het
bedradingsdiagram (bevestigd binnen de
regeldoos van de eenheid binnen) geeft
verwante informatie weer.
• Zorg voor een circuitbrekerschakelaar
tussen de stroombron en de eenheid
buiten.
• Hoewel het een zeldzaam geval is, kunnen
soms de schroeven gebruikt om interne
draden vast te maken losraken op grond van
de trilling als product wordt getransporteerd.
Controleer deze schroeven en zorg ervoor
dat ze alle goed vast zitten. Indien niet goed
vast, kan de draad doorbranden.
• Controleer de specificatie van de
stroombron zoals fase, voltage, frequentie
et cetera.
• Bevestig dat de elektrische capaciteit
voldoende is.
• Zorg ervoor dat het startvoltage
gehandhaafd blijft bij meer dan 90 product
van het gemeten voltage dat op de
naamplaat staat.
• Bevestig dat de dikte van de kabel is zoals
gespecificeerd op de specificatie van de
stroombron. (Merk met name de relatie op
tussen de lengte en de dikte van de kabel.)
• Zorg voor een ELB (electric leakage breaker)
wanneer de plek van installatie nat of
vochtig is.
• De volgende problemen worden
veroorzaakt door de toevoer van een
abnormaal voltage zoals bij een plotselinge
verhoging of verlaging van het voltage.
- Trillen van een magnetische schakelaar
(frequent aan en uit gaan)
- Fysieke schade van onderdelen als er
contact gemaakt wordt met de
magnetische schakelaar
- Zekering breekt
- Onderdelen voor bescherming tegen
overbelasting of verwante regelalgorimtes
werken niet goed.
- Compressor start niet goed op
• Aardingsdraad naar externe
aardingseenheid om elektrische schokken
te voorkomen.
