3 Structuur
3.1 Achterpaneel

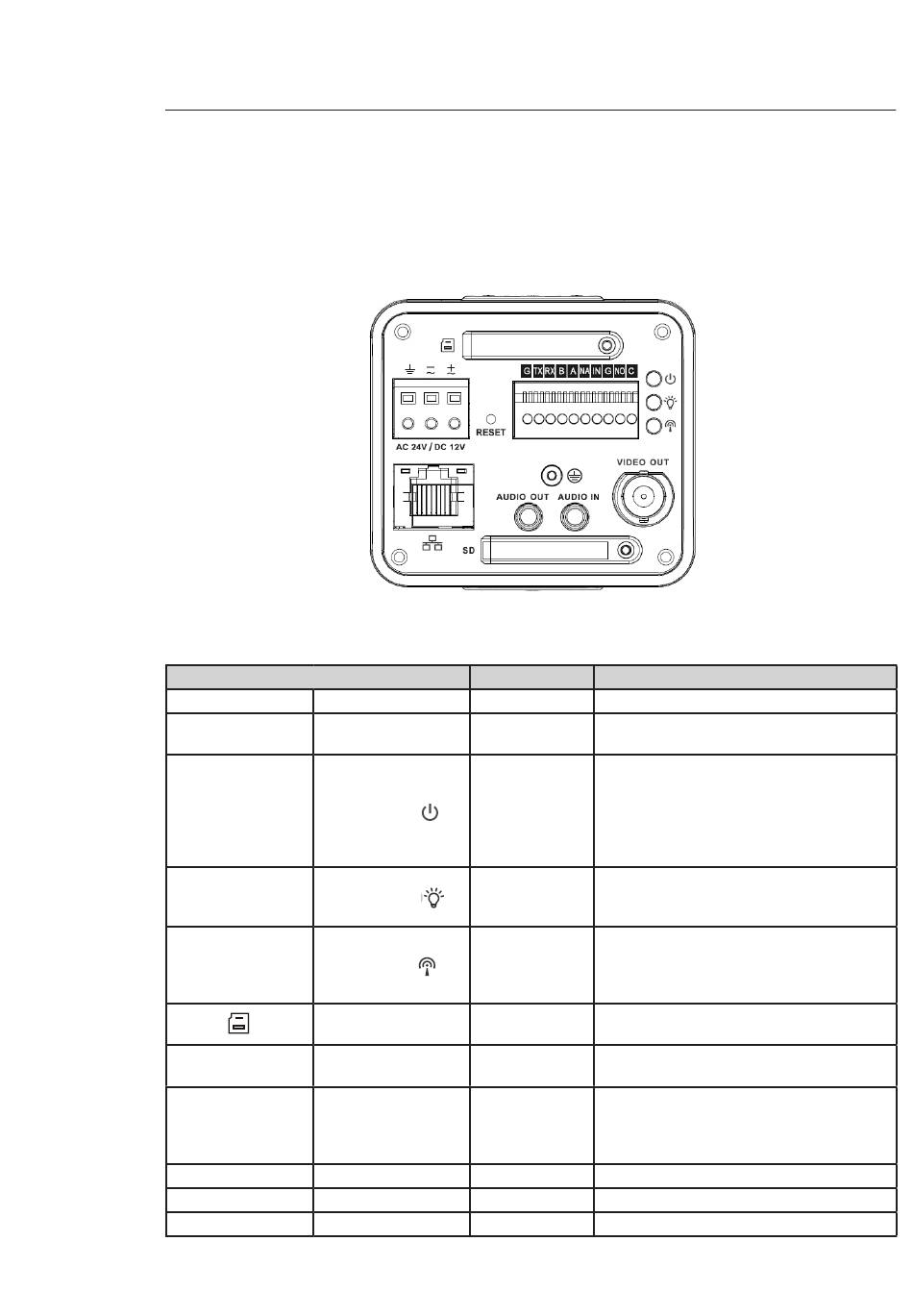

Het achterpaneel wordt getoond zoals hieronder.
Raadpleeg de volgende tabel voor gedetailleerde informatie.
Interfacenaam
VIDEO OUT
Poort voor video-uitvoer
Wisselstroom 24V/
Gelijkstroom 12V
STATUS
Indicatielampje
IN
Ingangspoort alarm
NO
C
G
A
B
Aansluitstuk
Voedingspoort
Rood lampje
Groen lampje
Geel lampje
3G/WIFI-poort
I/O-poort
Alarmuitvoer met
1 kanaal
GND
RS485-poort
RS485-poort
BNC
Uitvoer van het analoge videosignaal.
Voedingspoort.
Invoer 12V gelijkstroom of 24V wisselstroom.
Systeem start op: rood lampje brandt
Veilige modus: rood lampje knippert
Systeem is aan het upgraden: rood lampje
knippert
Systeem is aan het resetten: rood lampje
knippert.
Normale werkingsstatus: groen lampje brandt.
Weergave opnamestatus: wanneer groen lampje
voor opname knippert.
Draadloze gegevensoverdracht: geel lampje
knippert.
Detecteer het draadloze toestel: geel lampje
brandt.
Huidige reeks ondersteunt deze functie
momenteel niet.
Ingangspoort alarm 1.
Ontvang het signaal van het externe alarmtoestel.
Uitgangspoort alarm.
Verstuur alarmsignaal naar alarmtoestel.
NO: Normaal geopende uitgangspoort alarm.
C: Gemeenschappelijke uitgangspoort alarm.
Aarding ingangspoort alarm.
RS485-poort.
RS485+-poort.
7
