Zodra het touchscreen en de externe pc zijn opgestart, navigeert u in het Central-menu naar 'Invoer' en
selecteert u de DP-bron.
10.1.4 AV
Het Composiet videosignaal (CVBS) is een signaal waarbij video en audio gecombineerd worden uitgestuurd.

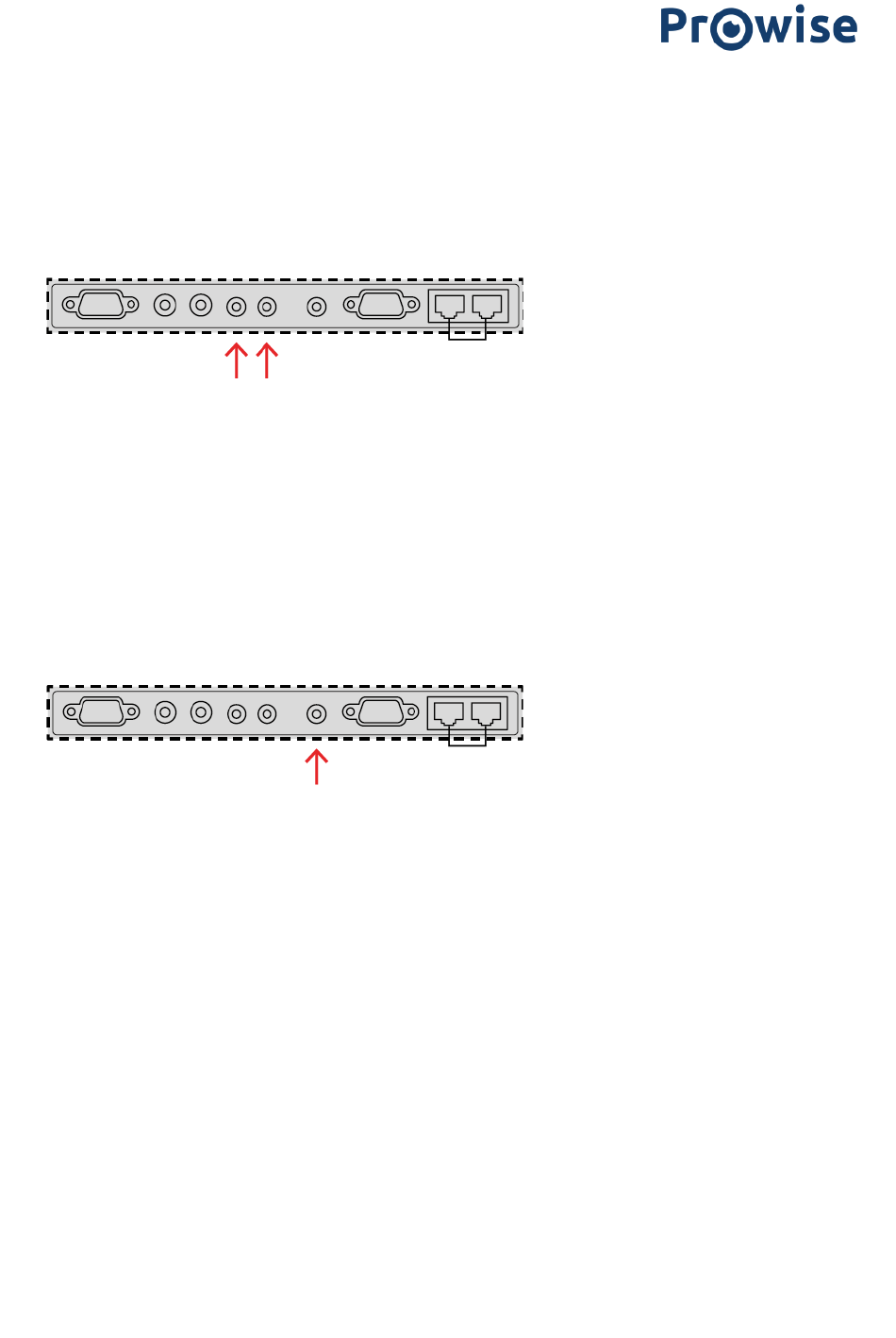

Composiet video signaal bied je aan het Prowise Touchscreen op de AV in-poort aan middels een 3,5mm Jack
plug (Male met 3 ringetjes (Audio L, Audio R en Video). Sluit een USB-touch kabel aan indien je ook gebruik wilt
maken van touch.
10.1.5 YPbPr
Het analoge Component videosignaal (YPbPr) is alleen een videosignaal wat uitgesplitst is in 3 signalen
(Luminantie-signaal Y, Chrominantie-signaal Blauw en Chrominantie-signaal Rood). Dit signaal bevat dus geen
audiosignaal.
Het Component videosignaal bied je aan het Prowise Touchscreen op de YPbPr in-poort aan middels een 3,5mm
Jack plug ( Male met 3 ringetjes (Luminantie en 2x Chrominantie). Het audiosignaal bied je aan het Prowise
Touchscreen aan op de AV in-poort middels een 3,5mm jack plug (stereo). Om zowel video als audiosignalen weer
te geven op de Prowise Touchscreen dien je dus twee een jack plug aan te bieden die aan de bron zijde is
uitgesplitst in 5 RCA pluggen. (Rood, Groen, Blauw)(Rood, Wit).
