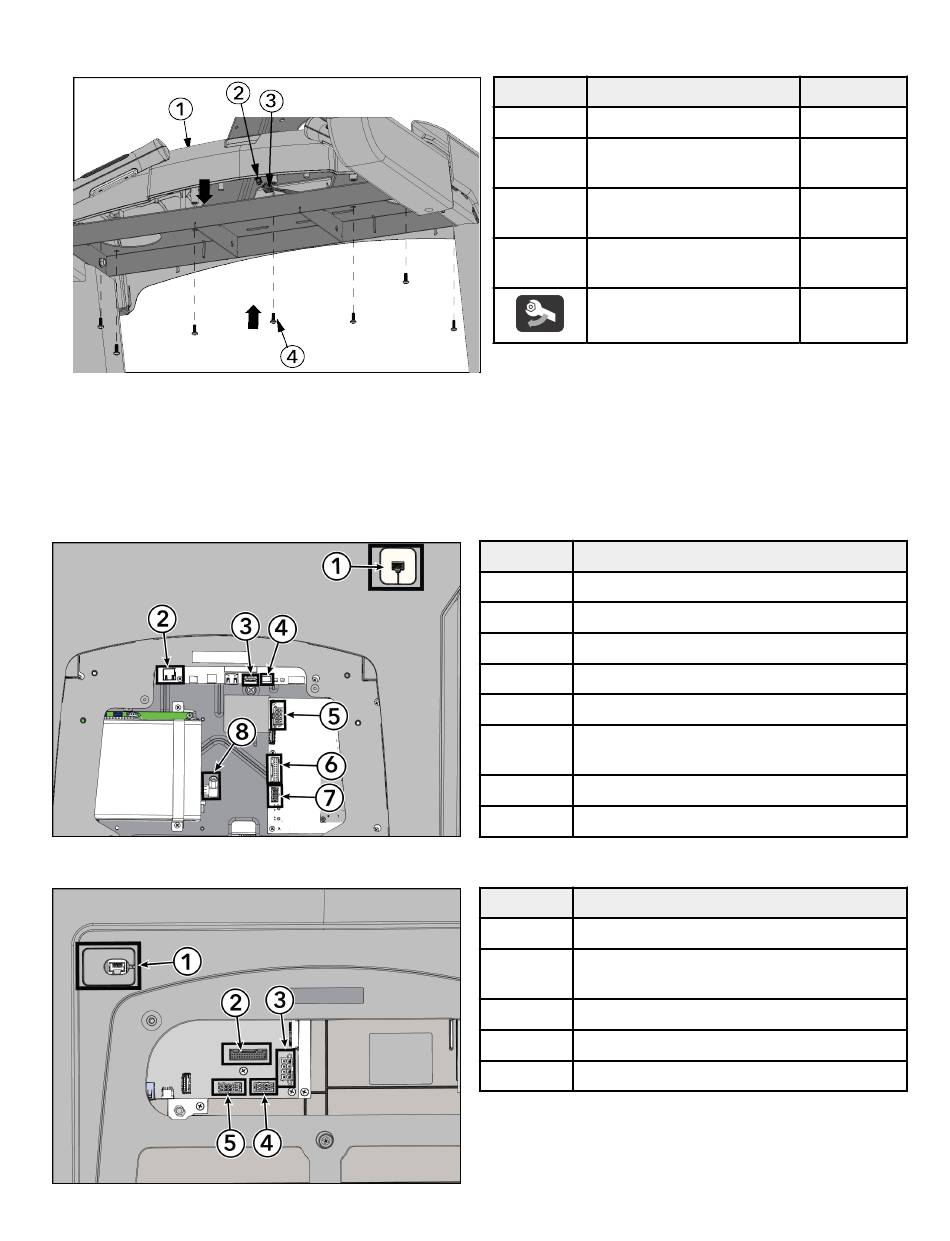

Verbind E-Stop en bevestig bovenste brugplastic
1. Maak E-Stop-verbinding voordat het bovenste brugplastig bevestigd wordt op het bruglasstuk.
OPMERKING: Breng het plastic brugdeel in lijn met de armen in schuimmateriaal voordat u het deel vastmaakt
aan de brug! Zorg voor een gelijkmatige afstand tussen de twee kanten van de machine.
2. Verzeker bovenste brugplastic aan het bruglasstuk met zeven schroeven.
Kabelaansluitingen van voetstuk naar console
Discover SE4
Integrity SL
Onderdeel
1
2
3
4
Onderdeel
1
2
3
4
5
6
7
8
Onderdeel
1
2
3
4
5
Pagina 18 van 35
Beschrijving
Bovenbrugplastic
E-Stop-verbinding op E-
Schakelaar
E-Stop-verbinding (op
voetstukinterfacekabel)
M6 X 16 ronde
kruiskopschroef
4 Nm (3 ft. lbs.)
Beschrijving
CSAFE
Ethernet
HDMI
IR
Stroomvoorziening voetstuk
Voetstukinterfacekabel
(Voetstukschakelaar, ESS, Lifepulse)
Voetstukcom.
Coax
Beschrijving
CSAFE
Voetstukinterfacekabel
(Voetstukschakelaar, ESS, Lifepulse)
Stroomvoorziening voetstuk
Voetstukcom.
TV (optioneel)
Hoeveelheid
1
1
1
7
