Gelede stuurinrichting monteren (rijden op hellingen)
Gelede stuurinrichting monteren
(met het voorbeeld van een E-frame -
hydraulisch systeem onderaan geleid)
Leveringsomvang

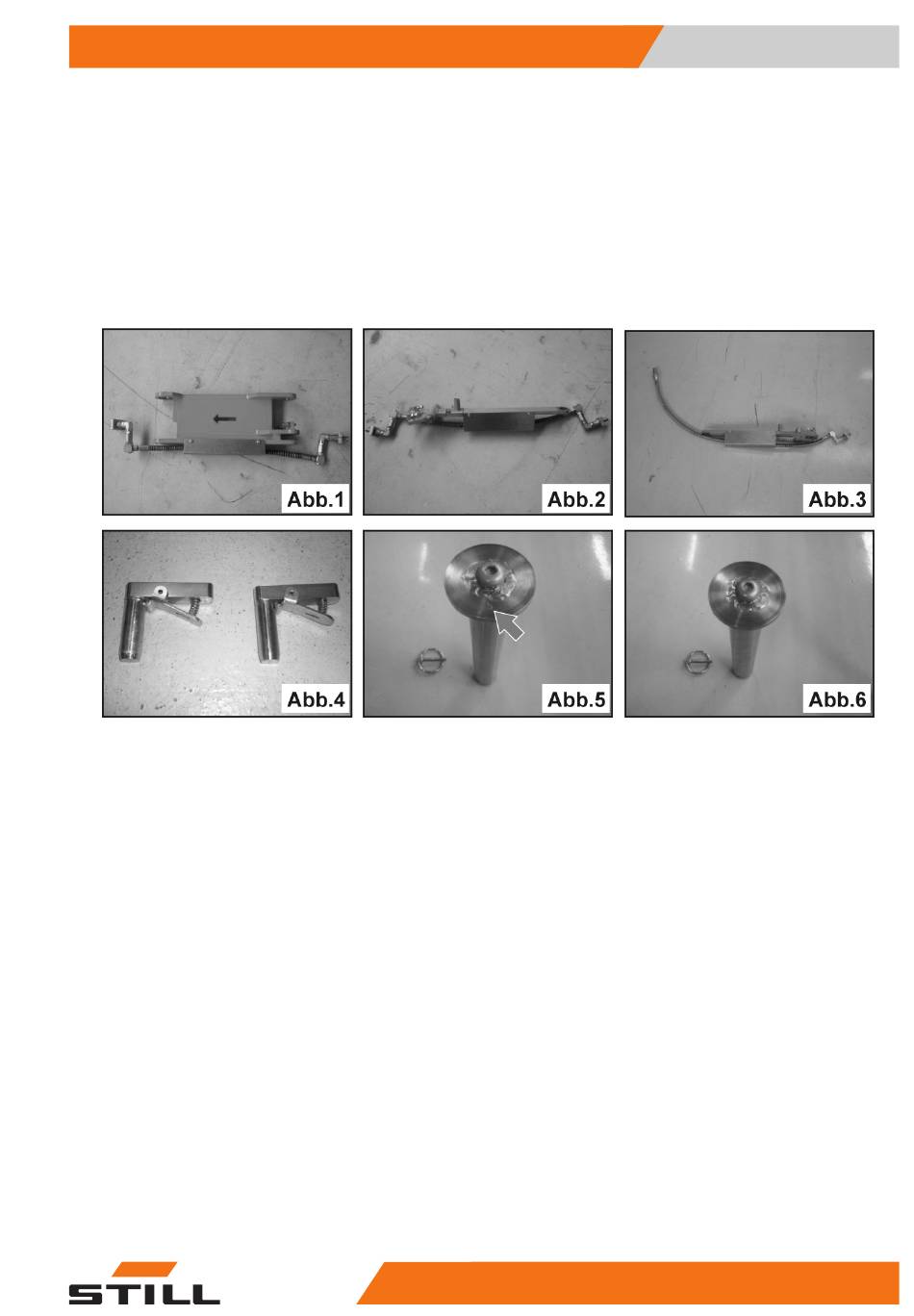

Leveringsomvang voor twee frames:
• Afbeelding 1: 1 x starre dissel met twee
voorgemonteerde spanbouten. Onderaan
geleide hydraulische slang
• Afbeelding 2: 1 x scharnierende dissel
met twee voorgemonteerde spanbouten.
Onderaan geleide hydraulische slang voor
verbinding van twee frames
• Afbeelding 3: 1 x scharnierende dissel
met twee voorgemonteerde spanbouten.
Onderaan geleide hydraulische slang voor
verbinding van trekker en frame
• Afbeelding 4: 2 x uitlijnpen (slechts één
nodig voor montage)
• Afbeelding 5: 1 x grote borgpen met de
markering "5" (zie pijl) met borgpen met ring
• Afbeelding 6: 1 x grote borgpen met
borgpen met ring
• 7: 1 x disselsteun (niet afgebeeld)
