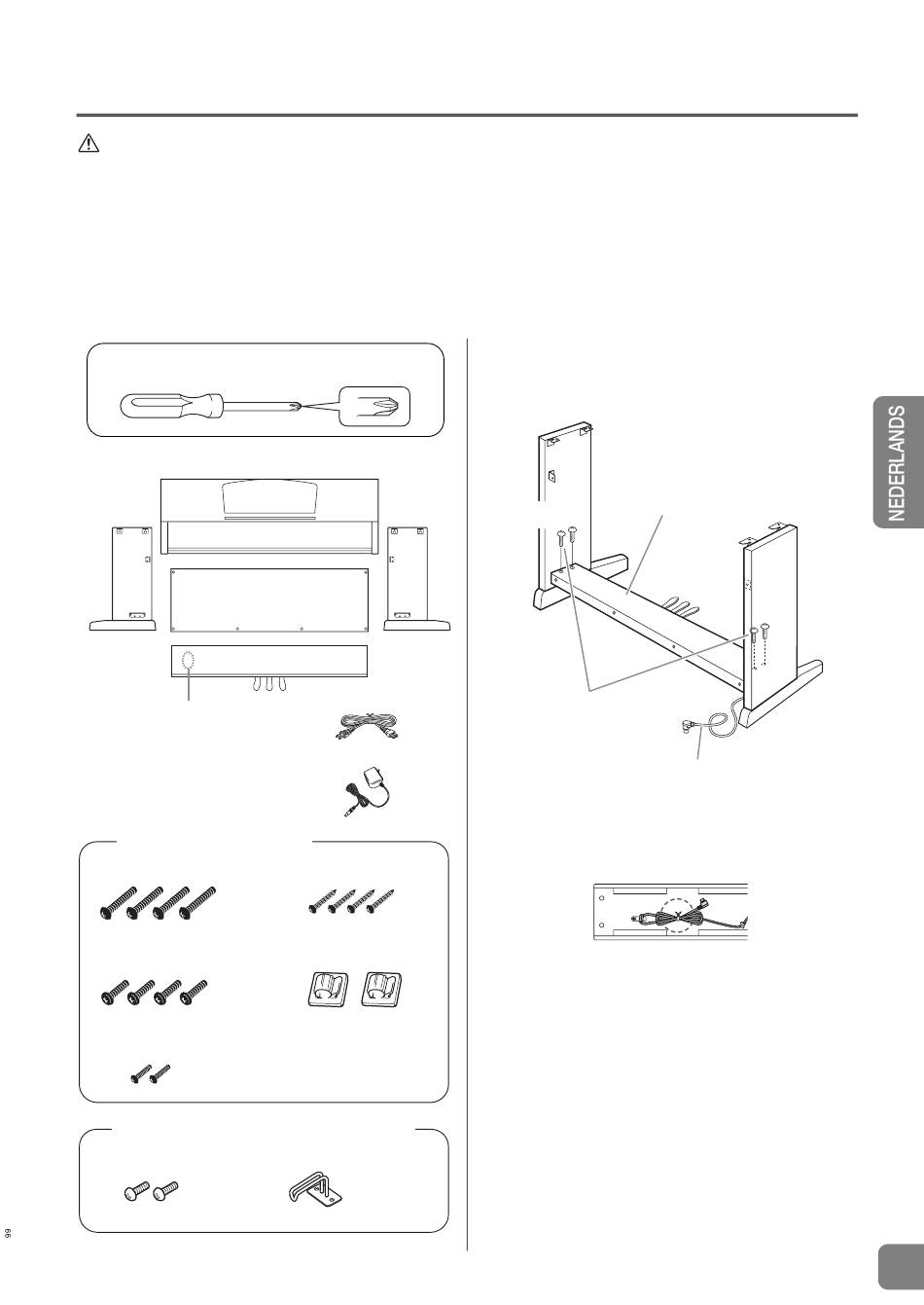

Montage Keyboardstandaard
LET OP
• Haal de onderdelen niet door elkaar, en zorg dat u alle onderdelen in de juiste richting monteert. Monteer de onderdelen in de
volgorde zoals hieronder aangegeven.
• De montage moet door minstens twee personen worden gedaan.
• Monteer de standaard op een harde en vlakke vloer, met veel ruimte.
• Gebruik alleen de meegeleverde schroeven, en plaats de schroeven in de gaten met de corresponderende afmetingen.
Gebruik van incorrecte schroeven kan het product beschadigen of de werking ervan negatief beïnvloeden.
• Draai alle schroeven vast na het monteren van ieder exemplaar.
• Voor het uit elkaar halen voert u de montagevolgorde hieronder omgekeerd uit.
Zorg dat u een kruiskopschroevendraaier bij de hand hebt
Haal alle onderdelen uit de verpakking en zorg dat u alle
elementen hebt.
D
Hierin gebundeld
pedaalsnoer
Onderdelen voor installatie
1 6 × 20 mm lange schroeven × 4
2 6 ×16 mm korte schroeven × 4
3 4 ×12 mm dunne schroeven × 2
Hoofdtelefoonophangbeugel-set (alleen YDP-161)
5 4 ×10 mm dunne schroeven × 2
A
E
B
C
Netsnoer (YDP-161)
Netadapter (YDP-141)
4 4 × 20 mm zelftappende schroeven × 4
Kabelhouders x 2
Hoofdtelefoonophangbeugel
1
Bevestig C aan D en E, draai schroeven niet
helemaal aan.
1-2
E
C
1-3
1-1 Maak het pedaalsnoer los en strek het uit. Gooi het
plastic afbinddraad niet weg. U heeft dit bij stap 6
nog nodig.
1-2 Breng D en E op een hoogte met de uiteinden van C.
1-3 Maak D en E aan C vast (niet strak aandraaien) met
de lange schroeven 1 (6 × 20mm).
YDP-161/141 Gebruikershandleiding
D
1-1
33
