6.1.2
Pedalen monteren
Om te voorkomen dat de pedalen bij het trappen
losraken, zijn deze voorzien van
tegenovergestelde draad.
•
Het, in de rijrichting gezien, linker pedaal heeft
linkse draad en is gemarkeerd met een L.
•
Het, in de rijrichting gezien, rechter pedaal heeft
rechtse draad en is gemarkeerd met een R.
De markering bevindt zich aan de kopse kant, op
de as of op het pedaal zelf.
L

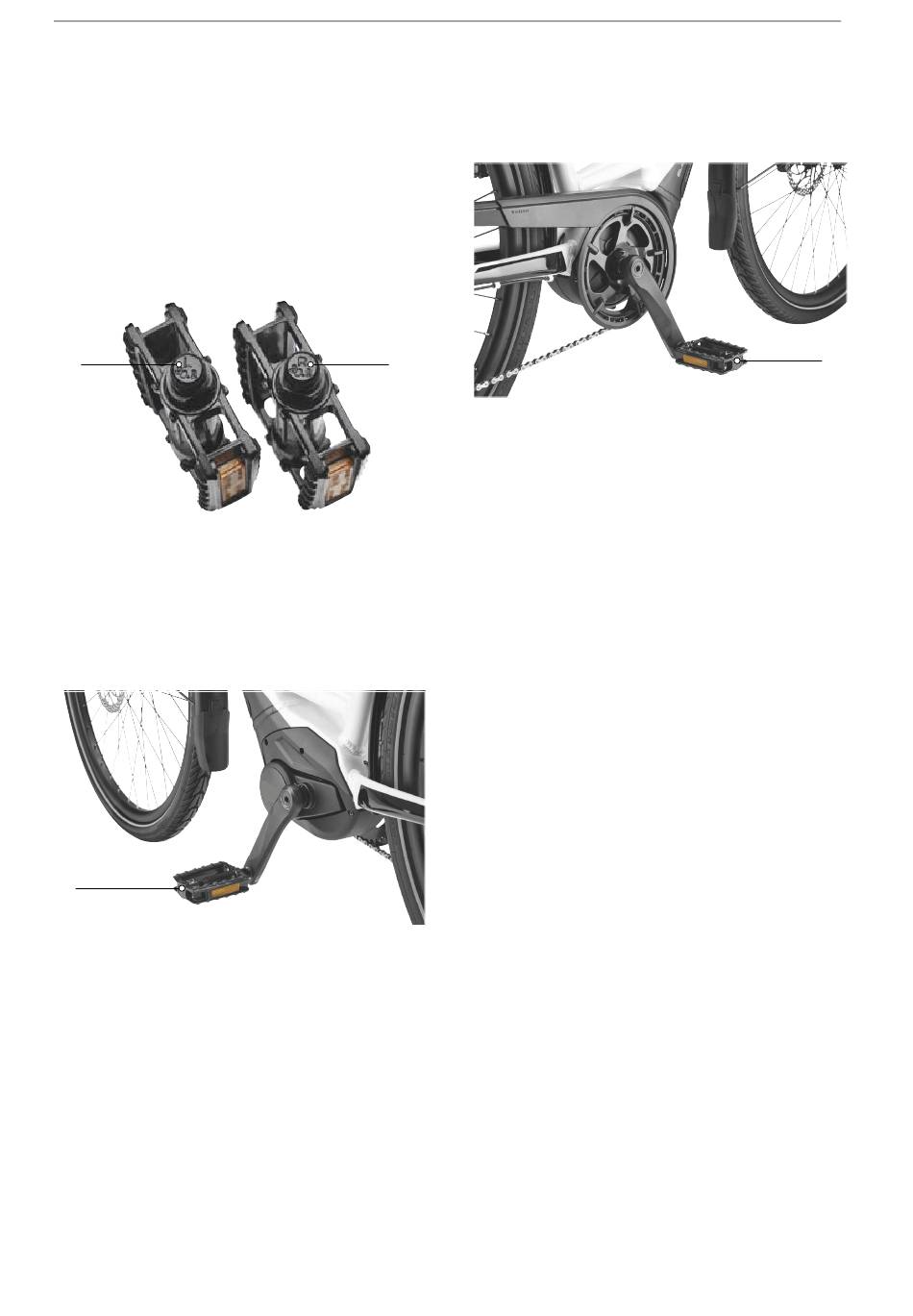

Afbeelding 52: Voorbeeld markering op pedalen
1 Smeer de draad van beide pedalen in met
waterbestendig vet.
2 Draai het met L gemarkeerde pedaal met de
hand linksom in de, in de rijrichting gezien,
linker crankarm.
L
Afbeelding 53: L-pedaal in de linker crankarm
MY24H09 - 16_1.0_29.01.2024
R
L
3 Draai het met R gemarkeerde pedaal met de
hand rechtsom in de, in de rijrichting gezien,
rechter crankarm.
Afbeelding 54: R-pedaal in de rechter crankarm
4 Draai met een 15 mm moersleutel de linkse
pedaaldraad linksom en de rechtse
pedaaldraad rechtsom vast met een
aanhaalmoment van 33 - 35 Nm.
Montage
R
73
