2-INSTALLATIE
MINIMUMAFSTANDEN

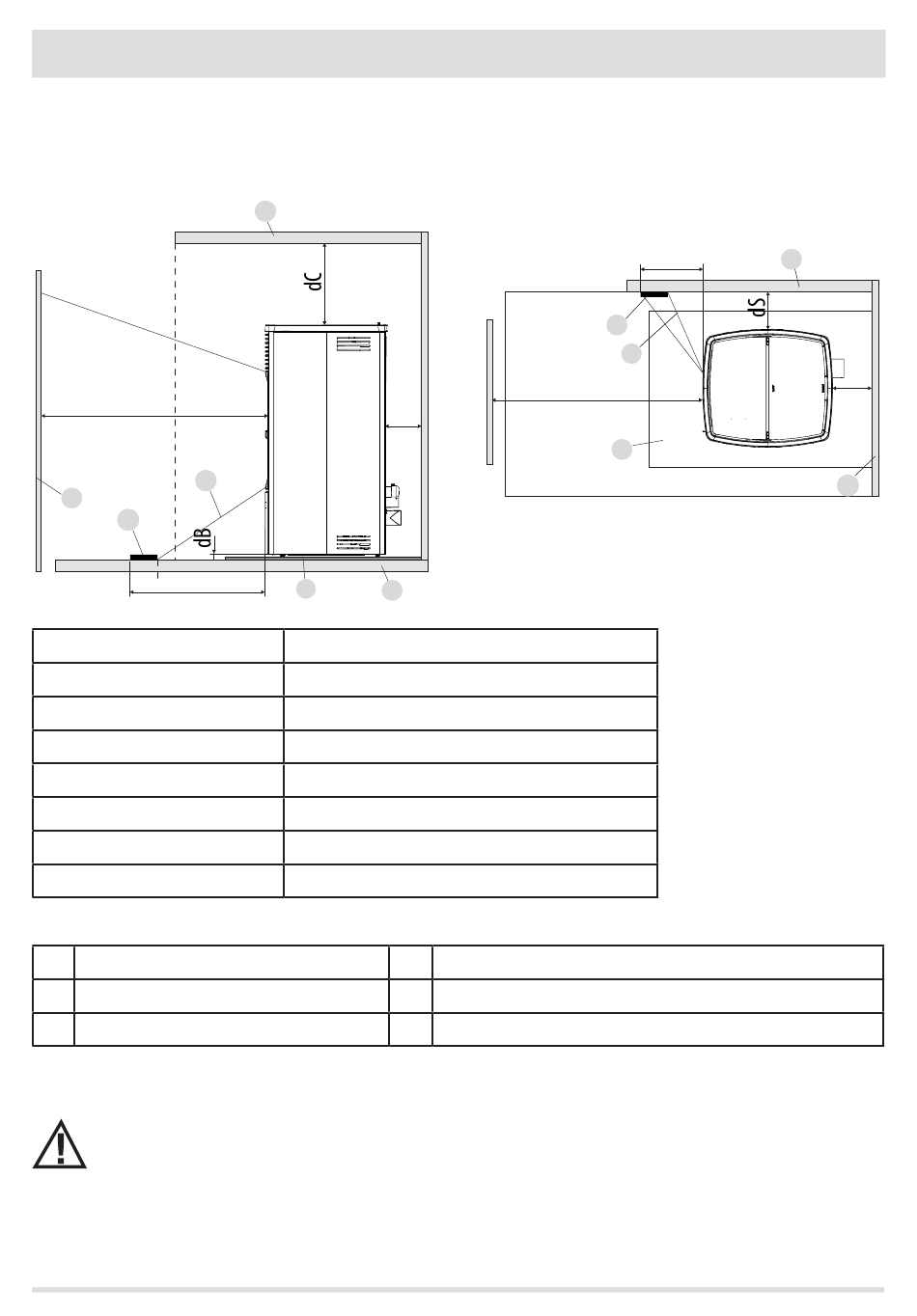

Respecteer de afstanden tot brandbare voorwerpen (sofa's, meubels, houten bekledingen, enz.) zoals in aangegeven in de onderstaande
tekening. Indien er voorwerpen zijn die bijzonder gevoelig zijn voor warmte, zoals meubelen, gordijnen en sofa's, vergroot dan uit
voorzorg de afstand tot de kachel, om mogelijke schade door het effect van de warmte te voorkomen.
dP
3
2
5
dF
dR (afstand achter)
dR (afstand opzij)
dB (afstand beneden)
dC (afstand boven)
dP (frontale uitstraling)
dF (uitstraling op de vloer)
dP (zijwaartse uitstraling)
LEGENDA
1
VLOER
2
BRANDBAAR MATERIAAL VOORZIJDE
3
AAN STRALING BLOOTGESTELD GEBIED
Als de vloer uit brandbaar materiaal bestaat, gebruik dan een bescherming in vuurvast materiaal (staal, glas ...); zorg ervoor dat deze ook
de voorkant tegen eventueel vallende brandstofresten beschermt tijdens de reinigingswerkzaamheden.
Als de vloer van brandbaar materiaal is, installeer dan altijd een vloerbeschermer.
Installeer de kachel ook los van onbrandbare wanden/oppervlakken, met inachtneming van een minimale luchtcirculatie van 100+30
(isolatiemateriaal) mm (achterzijde) en 50+30 (isolatiemateriaal) mm (zijkant) om een doeltreffende ventilatie van het toestel en een
goede warmteverdeling in de ruimte mogelijk te maken.
