6. STARTEN
!
Tijdens de werking bestaat intrekgevaar voor vingers en handen tussen
de tandheugel, het rondsel en het huis.
Tijdens de werking kan de elektromotor erg warm worden.
6.1 VOEDING EN AARDING
RISICO'S
F
Haal de spanning van de installatie, alvorens de aansluitingen te
verrichten.

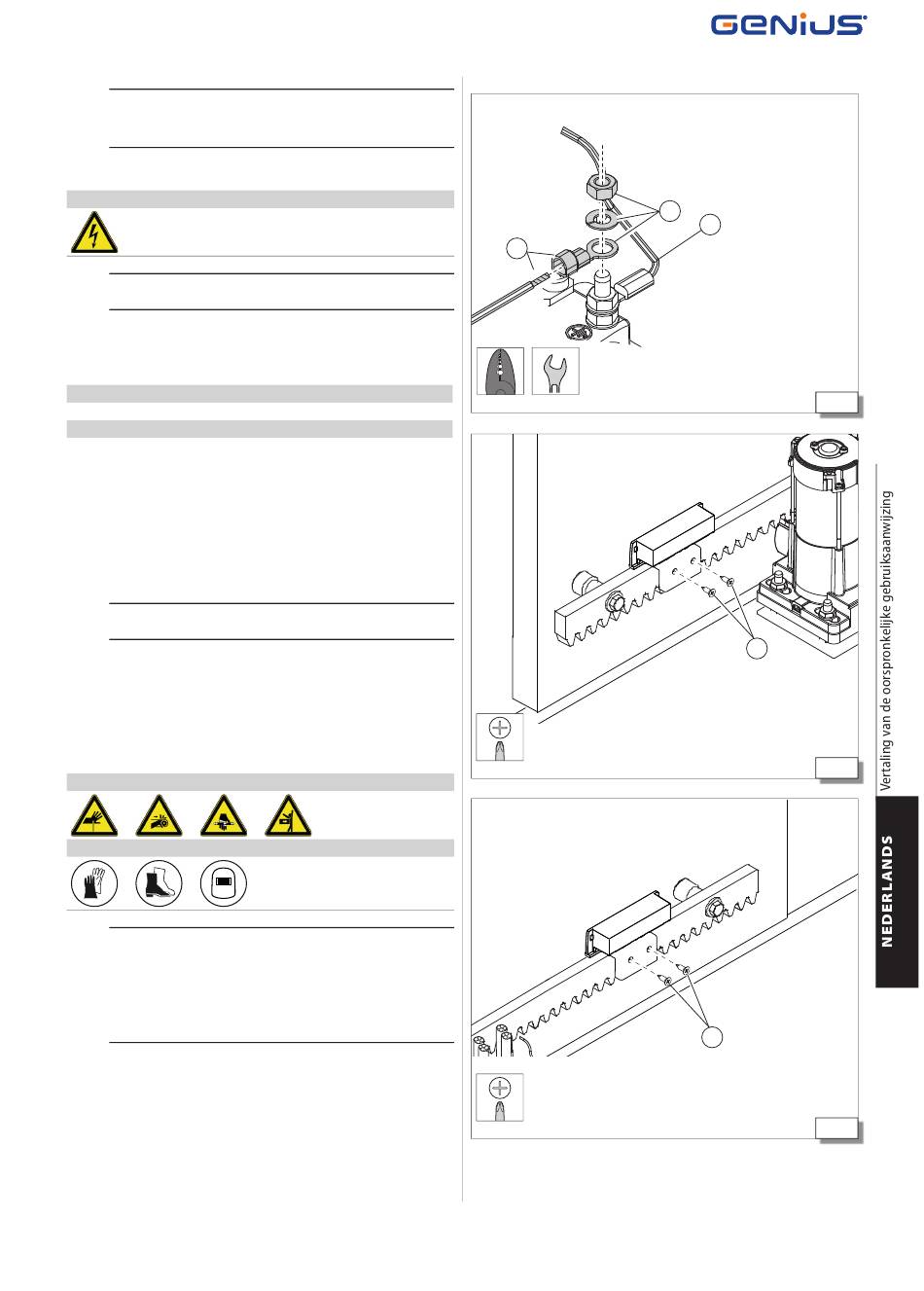

1. Sluit de draad die reeds op de aardaansluiting is aangesloten aan
op de PE-aansluitklem van de printplaat (28-1).
Kabel elektromotor
Geel-groen
Grijs
Bruin
Zwart
1. Krim de aardingsdraad van het systeem met de meegeleverde
kabelschoen ( 2 8-2).
2. Monteer de geleverde kabelschoen, ring en moer M5 op de aar-
daansluiting van de reductiemotor (28-3). Draai de moer vast.
3. Sluit de kabel van de eindschakelaar aan op de printplaat (niet
geleverd).
4. Sluit de elektromotor aan op de printplaat (niet geleverd).
Raadpleeg de instructies van de printplaat voor de correcte aansluiting
van de fasedraden van de motor.
5. Sluit de geleverde condensator aan tussen de twee fasedraden
van de elektromotor.
6. Sluit de andere accessoires aan op de printplaat (niet geleverd).
7. Sluit de voedingskabel aan op de printplaat en plaats de installatie
onder spanning.
6.2 INSTALLATIE VAN DE EINDSCHAKELAARS
RISICO'S
PERSOONLIJKE BESCHERMINGSMIDDELEN
De twee magneten van de eindschakelaars moeten ter hoogte van
de openings- en sluitstanden op de tandheugel worden bevestigd.
De magnetische sensor is voorzien van twee verbreekcontacten: elk
contact wordt uitsluitend door een van de twee magneten geactiveerd.
De magneet met het symbool van het open hangslot moet links be-
vestigd worden, terwijl de magneet met het gesloten hangslot rechts
bevestigd moet worden.
1. Monteer de twee magneten zoals aangegeven op het bijgevoegde
blad.
2. Plaats de poort met de hand op het sluitpunt.
3. Plaats de magnetische eindschakelaar voor het sluiten (29) op
de tandheugel. Zoek daarbij het punt waarop het overeenkom-
stige NC-contact geopend wordt.
4. Verplaats de poort achteruit en bevestig de magneet op de
tandheugel door middel van de twee meegeleverde schroeven
BLIZZARD 500-900
Aarde
Overdracht
Fase
Fase
2
8
17
3
1
2 8
1
2 9
1
30
